Описание

Введение

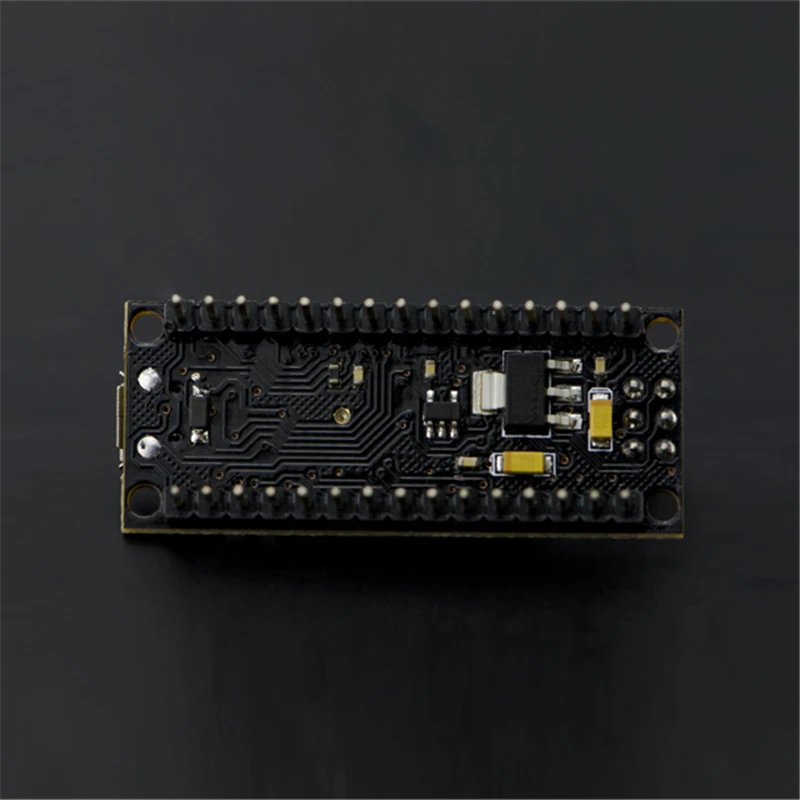

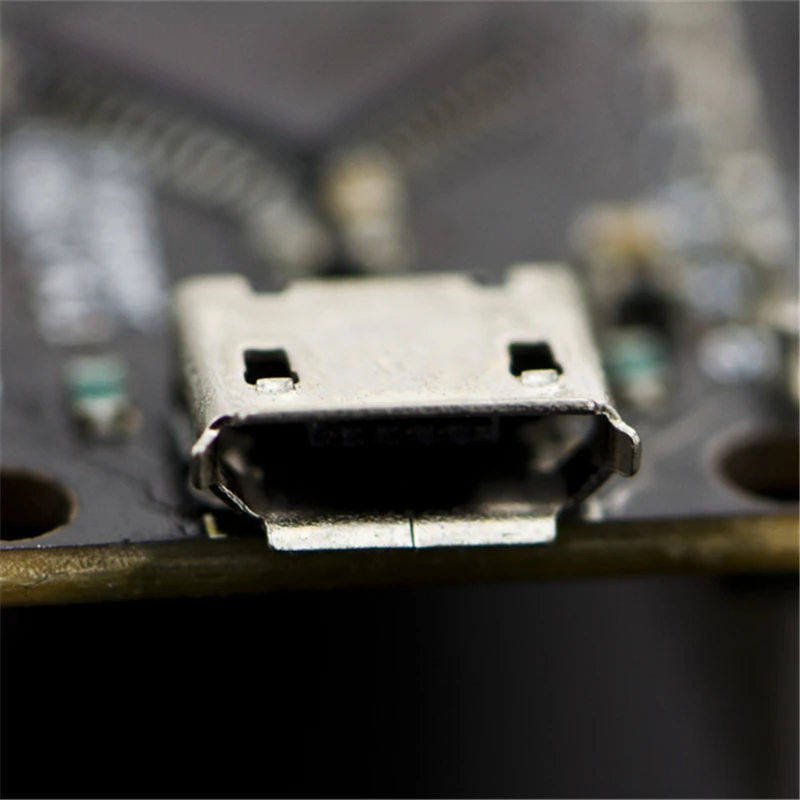

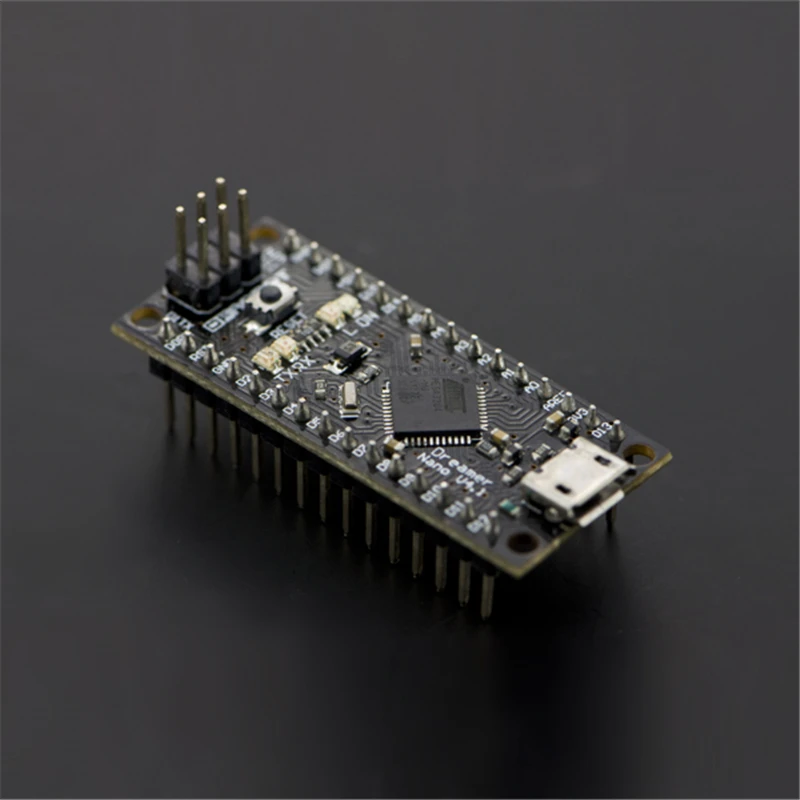

Dreamer Nano V4-это макетная плата с поверхностным креплением, встроенная версия ATMEGA 32U4 со встроенным Micro USB. В нем есть все, что у Arduino Leonardo (электрически). Физически, это просто отсутствует разъем питания, чтобы сэкономить место.

AiSpark Dreamer Nano V4.1(совместим с Arduino Leonardo

Использование ATmega32U4 как его единственный микроконтроллер позволяет ему быть дешевле и проще. Кроме того, поскольку 32U4 обрабатывает USB напрямую, доступны библиотеки кодов, которые позволяют плате эмодировать компьютерную клавиатуру, мышь и многое другое с помощью протокола USB-HID!

Dreamer Nano v4 совместим с большинством нано-щит на рынке. Он подходит для проектов, которые требуют компактного размера системы контроллера.

Примечание: контакты, поддерживающие iec/TWI, расположены на цифровых контактах D2 (SDA) и D3 (SCL).

Dreamer Nano V4.1 проекты:

Как сделать gps Спидометр?

Компоненты оборудования:

OLED 2828 Дисплей модуль

Gps модуль с корпус

Dreamer Nano V4.1 (совместим с Arduino Leonardo)

3 мм светодиодный пакет (50 шт.)

Perfboard

Ручные инструменты и машины для изготовления:

3D-принтер (универсальный)

Паяльник (универсальный)

Спецификация

Микроконтроллер: ATmega32u4 Рабочее напряжение: 5 В Входное напряжение (рекомендуется): 6,5-12 В (вин)/5 В (Micro USB) Входное напряжение (ограничения): 6,5-12 В Цифровые контакты ввода/вывода: 21 PWM Каналы: 7 Аналоговые входные каналы: 6 Постоянный ток на вход/выход: 40 мА Постоянный ток для 3,3 В Pin: 50 мА Флэш-Память: 32 Кб (ATmega32u4), из которых 4 КБ используется загрузчиком Оперативная память: 2,5 Кб (ATmega32u4) EEPROM: 1 Кб (ATmega32u4) Тактовая частота: 16 МГц Совместим с большинством нано-щит Размер: 45x20x20 мм (1,77x0,79x0,79 ")

Документы

Мечтатель Nano 4,1 Вики Мечтатель Nano 4,1 схема Dreamer Nano V4 макет и размер Arduino Leonardo versus Uno-что нового Arduino Leonardo странице продукта Arduino IDE/SATA Atmega32u4 технический паспорт Старая версия схема V4.0
