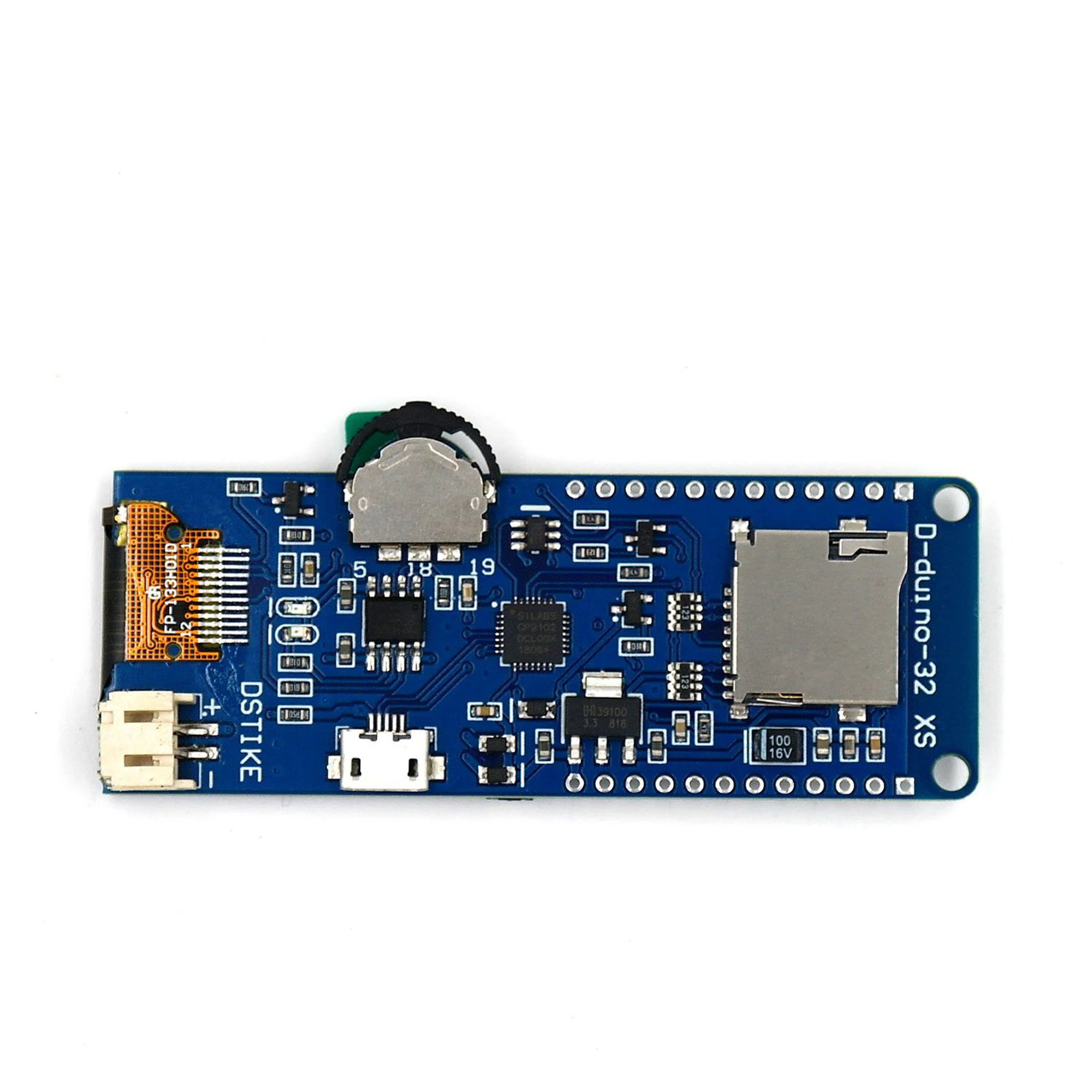

AiSpark DSTIKE D-duino-32 XS ESP32 TFT цветной ЖК-дисплей

Описание

Что из себя представляет?

Это макетная плата ESP32 + TFT

Почему вы его сделали?

Я только что выпущенныеD-duino-32 XR. Это обновленная версия XR. Вы также можете проверить мойBlogЧтобы увидеть последние версии, которые я сделал.

GPIOs и информация по оборудованию:

Дисплей: ST7789 1,3 "экран Дисплей SDA (MOSI): GPIO 26 Дисплей SCL/SCK: GPIO 27 Дисплей DC: GPIO 23 Дисплей RST: GPIO32 Дисплей фон светодиодный: GPIO22 (Ближний свет будет закрывать фоновые) Разрешение 240*240 WS2812b светодиодный: GPIO 25 Звуковой сигнал: GPIO33 Кнопка вверх: GPIO 19 Кнопка Вниз: GPIO 5 Выбор кнопки: GPIO 18

SD карта

GPIO12--DAT2 GPIO13--DAT3 GPIO15--CMD GPIO14--CLK GPIO2--DAT0 GPIO4--DAT1 GPIO21-карта

Что делает его особенным?

~ 100mA потребление энергии LM39100 низковольтный Регулятор низкого отсева Все разрывы GPIO и выход 3,3 и 5 В 2 светодиода для индикации состояния зарядки аккумулятора (красный: зарядка, Зеленый: полный) Защита: короткая, перезарядка, переразрядка, температура, Обратный ход ESP32-Wrover внутри (флэш-память 4 МБ + PSRAM 4 Мб) Автомобильный видеорегистратор переносное Средство автоматической загрузки встроенной функцией Встроенная функция sd-карты Пассивный зуммер и RGB светодиодный

Учебное пособие:

1.Установка среды для ESP32

2.Установите Цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах библиотеки

3.Установите Adafruit NeoPixel библиотека

4.Пример кода

Другое пример

Amiga Boing мяч на D-Duino-32-XS

На тонкопленочных транзисторах на тонкоплёночных транзисторах ЕИКП библиотеки
