Введение
Серия DFRobot FireBeetle-это микроконтроллеры с низким энергопотреблением, специально разработанные для Интернета вещей (IoT), и в основном ориентированные на быстрое и удобное энергостроительство.

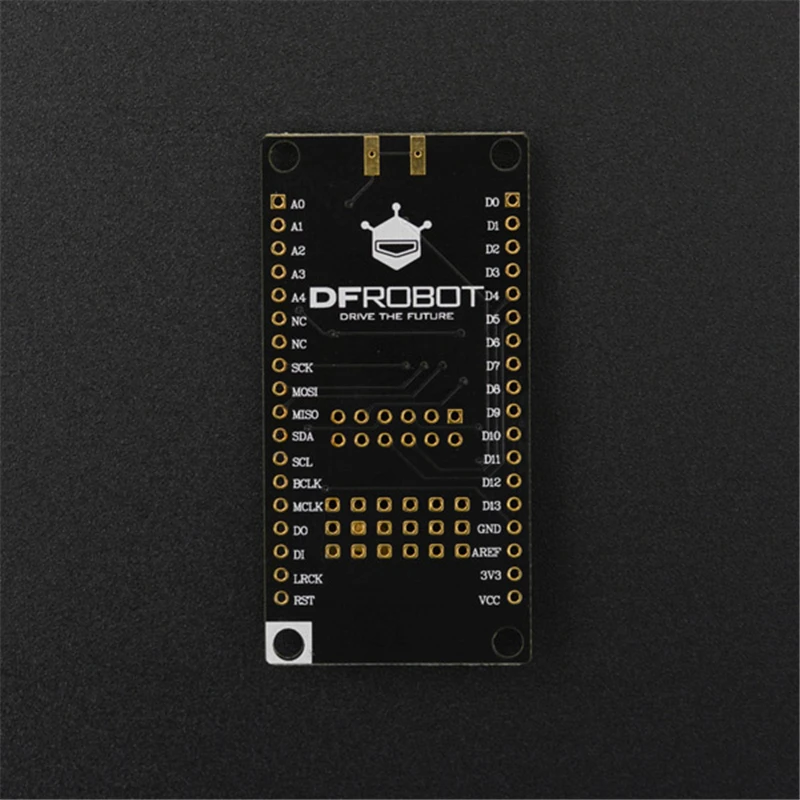

FireBeetle LoRa 868 МГц модуль беспроводной передачи принимает высокопроизводительный чип SX1276 LoRa 868 МГц и со встроенным усилителем PA (усилитель мощности), совместимый с Arduino. Он поддерживает монитор дальнего действия и модуляцию FSK. Максимальная скорость передачи модуля может достигать 300 кбит/с. Модуль также поддерживает LoRaTM и может обеспечить максимальную передачу 37,5 КБП. Ток цепи даже ниже, чем 0.2uA в спящем режиме. Он может быть широко использован в удаленном домашнем автоматическом обнаружении, мониторинг здоровья, Носимых устройств и так далее.
Спецификация

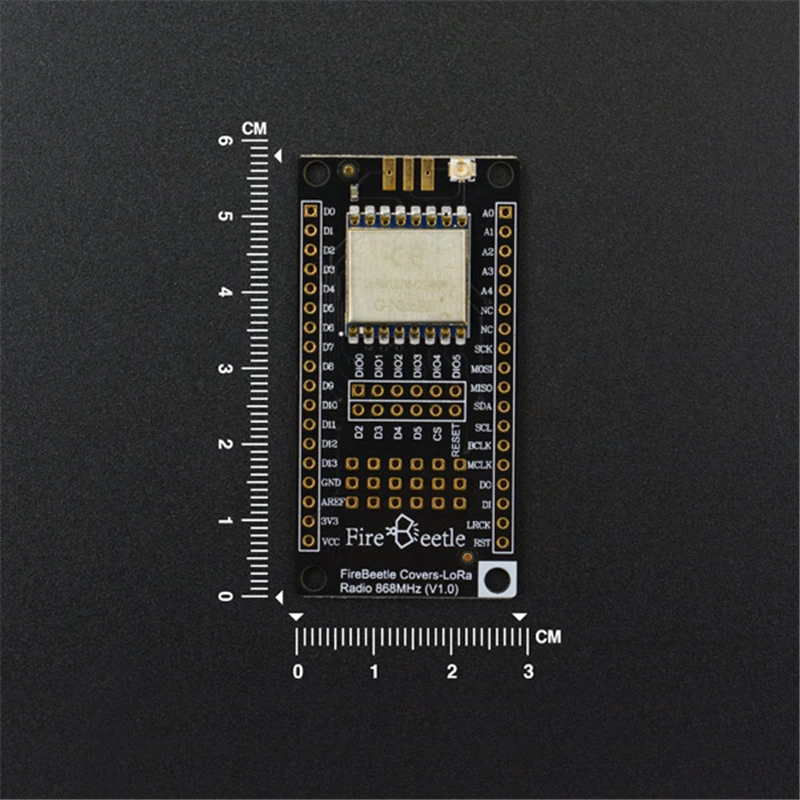

Рабочее напряжение: 3,3 В Рабочая частота: 868 МГц Модуляция: LoRaTM, FSK, GFSK, OOK Выход Мощность: ≤20dBm Чувствительность приема:-139dBm @ Lora Выбросов ток: ≤120mA Получение ток: ≤15mA Ток сна: ≤0. 2uA Диапазон мощности передачи:-1 дБм ~ 20 дБм (макс.) Режим передачи: FIFO/DMA Диапазон рабочих частот: 800 МГц ~ 900 МГц (стандартное значение: 868 МГц) Дальность передачи: 5 км Скорость передачи данных: @ FSK, 1,2 ~ 300 кбит/с @ LoRaTM, 0,018 ~ 37,5 кбит/с Встроенная антенна для электростатической защиты Максимальная RSSI: 127dB Объем FIFO: 256 байт Поддержка частоты CRC-hopping SPI Интерфейс Интерфейс GPIO: 5 (может использоваться в качестве прерывания) Рабочая температура:-20℃ ~ + 70℃ Размер продукта: 58x29 мм/2.28x 1,14” Монтажное отверстие: 3,1 мм (внутренний диаметр)
Документы
Продукт Вики Дополнительные документы
Отгрузочная ведомость
Крышки FireBeetle-LoRa радио 868 MHz (V1.0) x1 18pin-2.54mm штыревой разъем квт×2 18pin-2.54 мм Длинный штыревой разъем × 2 Пружинная антенна 868 МГц-IPEX ×1 SMA-KE антенного разъема квт×1 2*6pin-2.54 двухрядный контактный разъем ×2
Характеристики
- Бренд
- DFRobot
- Тип демоплаты
- Raspberry Pi 2B
