Описание

Введение

Dfrduuno V3.0 от DFRobot-это компьютерная плата небольшого размера для студентов или разработчиков. Это простая плата микроконтроллера, полностью совместимая с Arduino UNO R3 и Arduino IDE с открытым исходным кодом. Эта среда использует язык обработки/подключения. Arduino может использоваться для разработки автономных интерактивных объектов или может быть подключен к программированию на вашем компьютере (например, Flash, Processing, MaxMSP). IDE с открытым исходным кодом может бытьСкачать бесплатно(В настоящее время для Mac OS X, Windows и Linux).

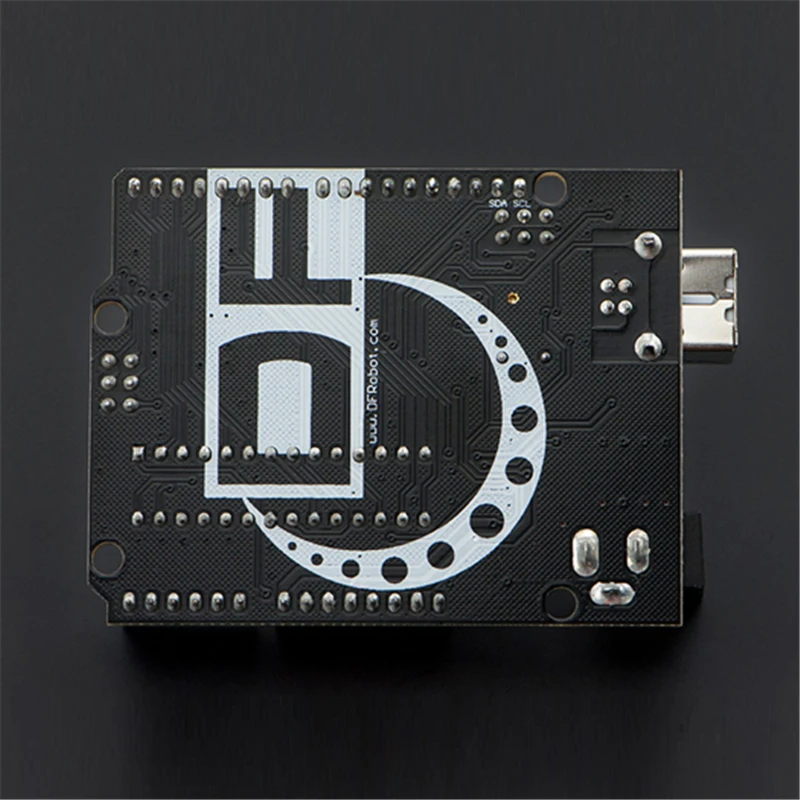

Aisspark dfrduuno R3-Совместимость с Arduino

Эта плата оснащена ATmega16U2, запрограммированным в качестве USB-последовательного преобразователя. Дополнительным бонусом является то, что наш dfrduвсе еще использует чип DIP посылка AVR. Вы можете удалить его, чтобы обновить или перепрограммировать микропрограммное обеспечение чипа, или даже поместить его на законченный, более компактный проект. Самое классное в нашем новом микроконтроллере dfrduсостоит в том, что в заголовках используются различные цвета для подключения портов ввода/вывода различных типов:

Красный для Секции питания. Синий для аналогового ввода/вывода. Зеленый для цифрового ввода/вывода

Эти цвета соответствуют нашим сенсорным кабелям. Это действительно позволяет легко определить, где подключить датчики, или определить, какая сторона является аналоговой (синий) или цифровой (зеленый).

Arduino Uno-это плата микроконтроллера на основеATmega328. Он имеет 14 цифровых входных/выходных контактов (из которых 6 можно использовать в качестве PWM выходов), 6 аналоговых входов, 16 МГц кварцевый генератор, подключение USB, разъем питания, ICSP header, и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью usb-кабеля или подключите его к адаптеру переменного тока или аккумулятору, чтобы начать работу.
Эта плата добавила SDA и SCL контакты, которые находятся рядом с AREF pin и два других новых контакта, размещенных рядом с сбросом pin, IOREF, которые позволяют экранам адаптироваться к напряжению, предоставляемому от платы. В будущем, щиты будут совместимы как с платой, которая использует AVR, которые работают с 5 В, так и с Arduino из-за того, что работают с 3,3 В. Второй-это не подключенный контакт, который предназначен для будущих целей.

Проекты, связанные с dfrduuno R3:

Как сделать Arduino Bluetooth Tank с пользовательским приложением Android (V1.0)?
Проект Arduino-сделать Arduino Интервалометр для фотографии времени
Existential Crisis aka Arduino RPG
Как сделать страшный гаджет для Хэллоуина?
Как построить робота-занятие 1: Введение
Как построить робота-занятие 2: построить базовый робот Arduino
Как построить робот-занятие 3: построить линию отслеживания робота Arduino
Как построить робота-занятие 4: постройте робота Arduino, который может избежать препятствий
Как построить робот-занятие 5: постройте робот Arduino, используя светильник и звуковые эффекты
Как построить робота-занятие 6: постройте робота Arduino, который может контролировать окружающую среду
Как построить робота-занятие 7: построить управляемый Bluetooth робот Arduino
ESP8266 программирования Arduino учебное пособие

Как сделать внутренний детектор углекислого газа?

Как построить Умный вентилятор охлаждения с Arduino

Как сделать украшение для праздничного окна с помощью светодиодный ленты

Dfrduuno R3 Проект 1:Как сделать страшный гаджет для Хэллоуина

Это простое, но забавное приложение для Хэллоуина. Все, что вам нужно, это маска, шаговый двигатель, микроконтроллер, драйвер двигателя, модуль MP3 и некоторые провода, а также батареи.

Компоненты оборудования:

Dfrduuno R3-Arduino совместимый

TMC260 Драйвер шагового двигателя Щит для Arduino

Биполярный шаговый двигатель с планетарной коробкой передач (18кг. См)

Dfплеер-мини MP3-плеер для Arduino

Гравитация: цифровой PIR (датчик движения) для Arduino

Dfrduuno R3 проект 2.Arduino-test dfплеер мини MP3 модуль от Stonez

Этот учебник здесь только для того, чтобы показать вам, как подключить модуль DFPlayer с Arduino и динамиком и эскиз Arduino, предоставленный здесь, просто чтобы воспроизвести несколько образцов звуков, которые я собрал из интернета.

Аппаратные средства напылением Упаковочный лист:

DFPlayer мини модуль

Динамик-DFPlayer модульПоддержка до 3 Вт

SD карта-2 ГБ ~ 32 Гб в формате FAT или FAT32

MP3/WAV-аудиофайлы

Arduino Uno Rev 3

Несколько Перейти Провода

Спецификация

Микроконтроллер: ATmega328 (посылка DIP) Рабочее напряжение: 5 В Входное напряжение (рекомендуется): 7 ~ 12 В Входное напряжение (лимиты): 6 ~ 20 в Цифровые контакты ввода/вывода: 14 (из которых 6 обеспечивают выход ШИМ) Аналоговые входные контакты: 6 Постоянный ток на вход/выход: 40 мА Постоянный ток для 3,3 В Pin: 50 мА Флэш-Память: 32 КБ, из которых 2кБ используется загрузчиком SRAM: 2 Кб (ATmega328) EEPROM: 1 Кб (ATmega328) Тактовая частота: 16 МГц Размер: 75x54x15 мм (2,95x2,13x0,59 ") Envionment Friendly: соответствие Rohs
