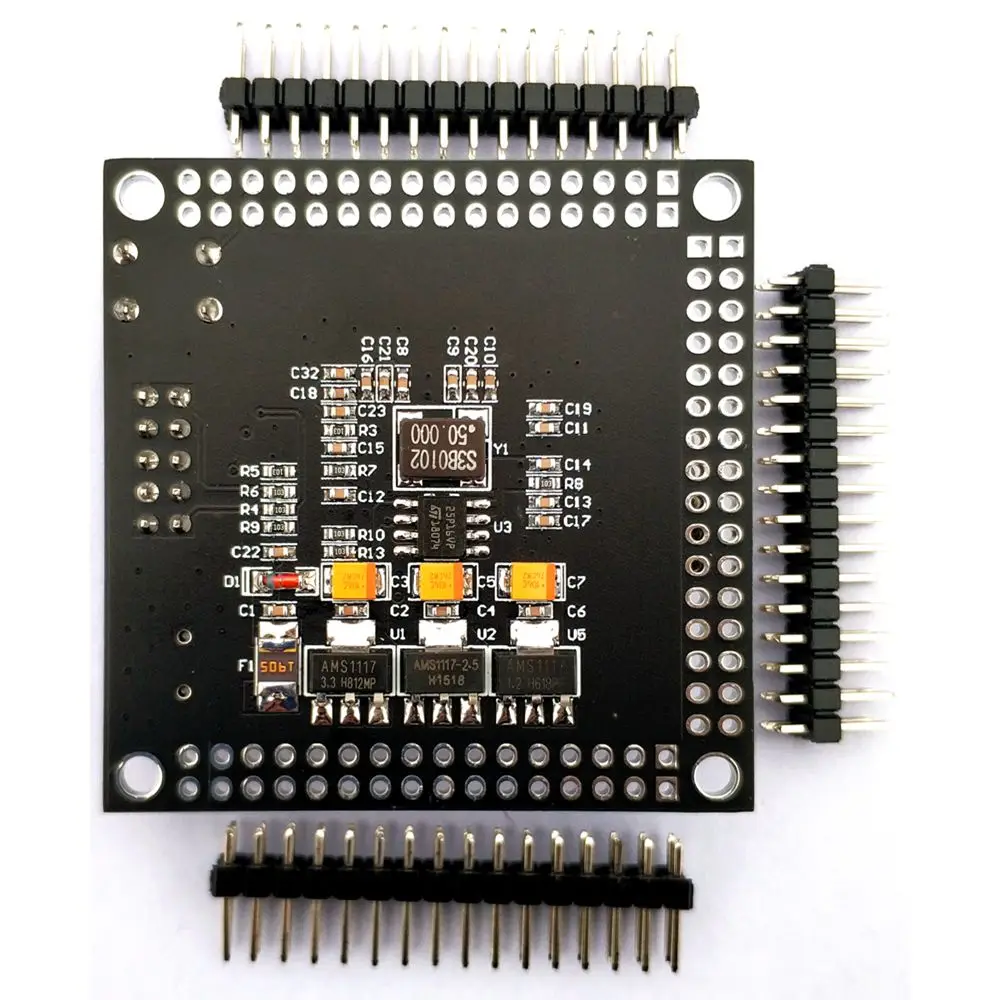

Описание

Модель встроенного чипа: EPACE6E22C8/EP4CE10E22C8/LQFP144.

Размер макетной платы: 52 мм * 52 мм.

Мощность питания: 5 V/500mA штыревой разъем/миниusb разъем.

PCB stackup: четыре слоя.

Среда развития: Quartus ll

Состояние макетной платы: готовая продукция/сварка и отгрузка.

Макетная плата цепи

1: полная система питания, для работы требуется только 5 в внешний вход.

2: 5070 посылка 50 МГц активный кристалл.

3: светодиодный индикатор отладочной работы и кнопка отладочной работы подвешены на чипе IO для облегчения отладки программного обеспечения.

Макетная плата внешний интерфейс

1: гнездо MiNiUSB 5 В/500 мА

2: антиреверсивное гнездо 10 P/2,54 мм ASP/ISP JATG

3: 6 рядов стандартных штырей 16*2,54 мм (выводят все порты ввода-вывода чипа), могут быть непосредственно вставлены в универсальную плату.
