Аналоговый 0-20 мА 0-10 в модуль генератора сигналов

Аналоговый 0-20 мА 0-10 в модуль генератора сигналов

BRT VIG-C1 аналоговый 0-20 мА 0-10 в модуль генератора сигнала может имитировать и выводить 4-20 мА Источник или раковина сигнала, 0-5 в 0-10 в сигнал, восходящая волна, треугольная шаг-волна, нисходящая Шаговая волна, сигнал квадратной волны. Его точность на выходе составляет 0,01 мА, 0,01 в и Макс. Диапазон выхода 0-22 мА, 0-11 В. С четким ЖК-дисплеем, точным выходом, четырьмя кнопками работы, это идеальный аналоговый ток напряжения сигнала волны генератор сигналов калибратор модуль для техников или промышленных приложений.

Основные Особенности

-0-20mA, 0-10 V, прямоугольная волна, треугольная волна, восходящая волна, волна выходной сигнал.-ARM Cortex-M3 внутреннего ядра, высокопроизводительный процессор-16602 дисплей, стандартный интерфейс LCE1602.-Активный ток 0-22 мА на выходе, Чувствительность 0,01 мА-Пассивный ток 0-22 мА на выходе, Чувствительность 0,01 мА-Напряжение 0-11 В на выходе, чувствительность 0,01 В, ток нагрузки 24 мА.-Есть полярность напряжения, защита обратного подключения, защита от перегрузки по току.

Типичные области применения

-4-20 мА или 0-10 калибровки сигнала.-Измерители и калибровка прибора.-4-20 мА или 0-10 В моделирование сигнала.

Интерфейс генератора сигналов и руководство по эксплуатации

CN2: интерфейс питания DC24VCN5: интерфейс выходного сигналаВход пассивного токаВыход: напряжение тока на выходеCOM: выход общего назначения

Кнопка высокой четкости

> [Открыть]: Нажмите кнопку [открыть] в 1 секунду, в правом верхней части жк-экрана отображается «Вкл», что означает выходВключен. Нажмите кнопку [открыть] один раз еще раз, верхний правый угол ЖК-экрана показывает "выключено" означает, что выход выключен.* Примечание: когда он находится в выходном режиме напряжения, Макс. Ток на выходе 24ма. Если выходной токПревышает 24 мА, правый верхний угол ЖК-экрана показывает "OFF", что выход выключен.> [Набор]: Многофункциональная кнопка управленияЖК-экран показывает "OFF", выход выключен, нажмите [SET] для переключения режима вывода.1) Настройка активного тока. Значение по умолчанию 4mA.2) Настройка напряжения. Значение по умолчанию-0 В.3) Настройка пассивного тока. Значение по умолчанию 4mA.ЖК-экран показывает "ON", нажмите кнопку [SET], чтобы сделать переключение (0,01, 0,10, 1,00, 10,00), чтобы увеличить значение.> [DN]: кнопка увеличения> [Вверх]: кнопка уменьшения> КалибровкиУдерживайте кнопку [открыть] в 1 секунду, чтобы переключиться в ADJ-{MA, V, MA %} шаг калибровки.Долгое нажатие кнопки [SET] для переключения функции калибровки; короткое нажатие кнопки [SET] для выбораВерхний/нижний предел калибровки. Нажмите кнопку [UP] [DN] для настройки значения. Короткое нажатие [открыть]Кнопка включения/выключения вывода. Нажмите и удерживайте кнопку [открыть] для выхода и сохранения.

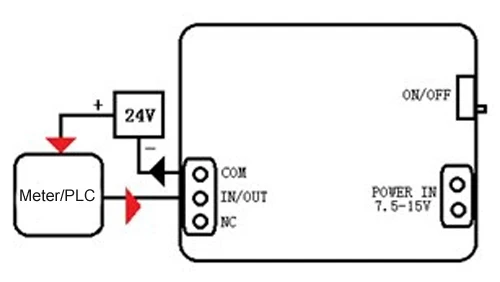

Схема подключения

1. Выход активного напряжения/тока сигнала на проводку метров

2. 2-проводной 4-20mA передатчик сигнала моделирования

Генератор сигналов постоянного тока больше функций 1. Восходящая волна

2. Прямоугольную волну

3. Треугольная ступенчатая волна

4. Нисходящая волна

Руководств

Нажмите и удерживайте кнопку [SET] для переключения в прог-> {MA, MA %, VOLT} активный ток, Пассивный ток, интерфейс программирования выходного напряжения.Настройка параметров ниже:

Нажмите и удерживайте кнопку [SET], чтобы выбрать параметры.Нажмите кнопку [UP] [DN] для настройки значения.Настройка параметров завершена. Нажмите и удерживайте кнопку [FN], чтобы переключиться в волновой выход.

Например: Активный ток Программирование выход ЖК-дисплей

Кнопки руководство по эксплуатации:

Вернитесь в режим программирования, требуется включить снова ..
