Купить Аналоговый выходной модуль 10AD+ 2DA, изолирующий модуль 485 Modbus-RTU, положительный и отрицательный вход 5 В

Описание

Основные функции:Поддержка для стандартных устройства modbus как, например, текст, сенсорный экран, PLC, и так далее

Входное напряжение 10 каналов (-5 V ~ 5 V), аналоговое накопление 12 bitADCPrecision,

2 варианта аналоговым выходом (0 ~ 5 V)

1 дорожный стандарт 485 коммуникационный порт, фотоэлектрическая изоляция (поддержка modbus-RTU протокол)

*********************************************

MODBUS адрес: 1

Скорость передачи данных: 9600

8Bit данных бит

1 бит останавливает положение

Без проверки

30001 ~ 30010 10 дорожный аналоговый вход (0 ~ 4095 соответствует-5 V ~ 5 V)

40001 ~ 400022 варианта аналоговый выход (зарядное устройство0 ~ 4095 соответствует 0 ~ 5 В)

**********************************************

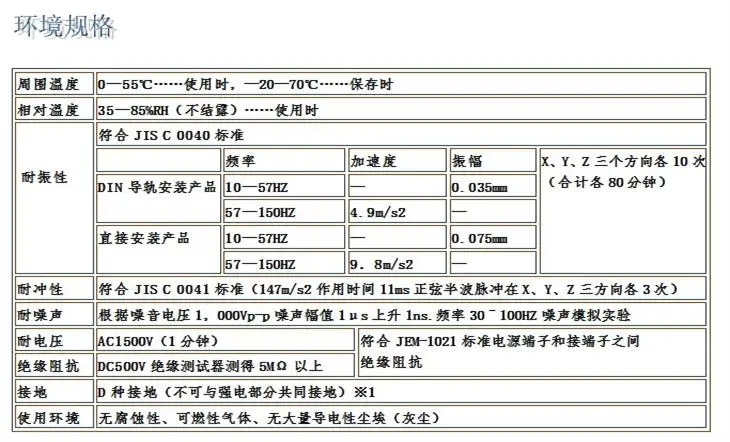

Аналоговый выходной модуль 10AD+ 2DA, изолирующий модуль 485 Modbus-RTU, положительный и отрицательный вход 5 В

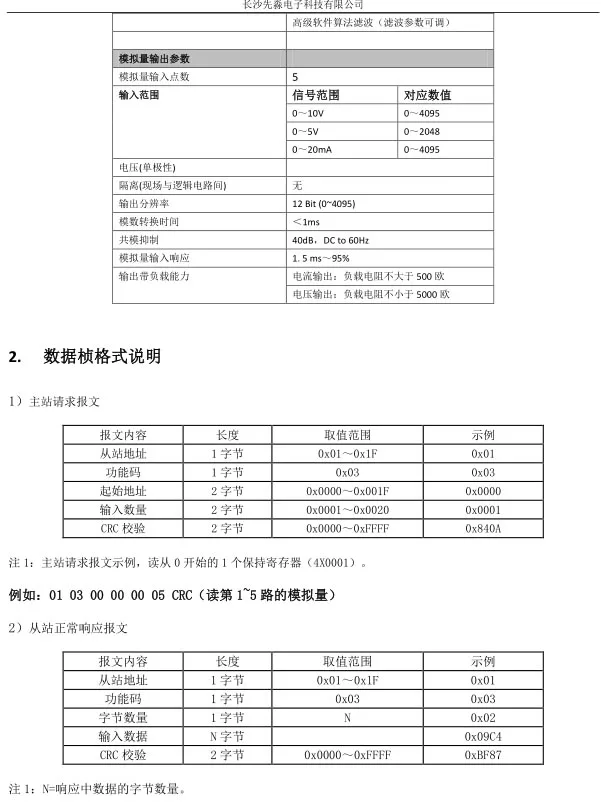

Выход аналогового сигнала--06Номер функция
06Код функции номера используется для записи одного регистра удержания.
1) Основная станция запрашивает сообщение
Текст сообщения	Длина	Ассортимент соотношение цена/качество	Образец
От адрес станции	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x06	0x06
Начальный адрес	2Байт	0x0000~ 0x0006	0x0000
Зарегистрироваться и соотношение цена/качество	2Байт	0x0000~ 0x0FFF	0x07FF
CRCПроверка	2Байт	Протокол поколения	0 xCBBA
Примечание 1: Пример сообщения запроса главной станции, напишите номер 0, значение регистра 0x1388, то есть, чтобы установить канал 1, выходной ток (2047/4096) * 20 = 10 мА (0 ~ 4095 соответствует 0 ~ 20 мА).
2) От обычного сообщения ответа от станции
Текст сообщения	Длина	Ассортимент соотношение цена/качество	Образец
От адрес станции	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x06	0x06
Начальный адрес	2Байт	0x0000~ 0x0006	0x0000
Зарегистрироваться и соотношение цена/качество	2Байт	0x0000~ 0x0FFF	0x07FF
CRCПроверка	2Байт	Протокол поколения	0 xCBBA
Многоканальный аналоговый выход--16Номер функция
16Код функции номера используется для записи, например, для записи 2 или более непрерывных регистраторов хранения за один раз.
1) Основная станция запрашивает сообщение
Текст сообщения	Длина	Ассортимент соотношение цена/качество	Образец
От адрес станции	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x10	0x10
Начальный адрес	2Байт	0x0000~ 0x00FF	0x0000
Регистрационный номер	2Байт	N	0x0002
Байт	1Байт	2 * N	0x04
Зарегистрироваться и соотношение цена/качество	2 * NБайт	0x00000x07FF
CRCПроверка	2Байт	0x0000~ 0xffff	0xB1DF
Примечание 1: Пример сообщения запроса главной станции. Записывайте 2 стартовых регистра от 40001 и записывайте 02047 значения двух значений. Модуль выходного напряжения первый, 2 и два канала: 0 В, 5 В (или ток: 0 мА, 10 мА).
2) От обычного сообщения ответа от станции
Текст сообщения	Длина	Ассортимент соотношение цена/качество	Образец
От адрес станции	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x10	0x10
Начальный адрес	2Байт	0x0000~ 0x00FF	0x0000
Регистрационный номер	2Байт	N	0x0002
CRCПроверка	2Байт	0x0000~ 0xffff	0x41C8

Аналоговый Кол-воВход-выходVC исходный код(Четкие Примечания):

/Чтение состояния одного регистра
/Ip_Addr от адреса машины MODBUS
/Адрес регистра хранения данных data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 CRC;/проверить значение
Байт [] MSG = Новый байт [8];/массив инструкций

Msg [0] = ip_Addr;/от машины.
Msg [1] = 0x04;/чтение одного регистра
Msg [2] = (байт) (data_Addr> 8);/высокий адрес регистрации
Msg [3] = data_Addr (байт);/Низкий адрес регистрации
Msg [4] = 0x00;/длина считываемых данных
Msg [5] = 0x01;/длина базы данных
CRC = CRC16 (MSG, 6);/CRC
Msg [6] = (байт) (CRC> 8);/проверка 8
Msg [7] = CRC (байт);/check low 8

Comm. Write (MSG);/read request to send frames

(Receive_A_Frame);/return signal receive frame

/Добавить сюда: по полученным данным
}
