APM2.5 шлейф контроллера доска APM2.0 ARDUPILOT Мега 2.5.2 пайки

Описание

APM2.5.2 шлейф контроллера для мультикоптера APM2.0 ARDUPILOT MEGA 2.5.2 (Бесплатная пайка версия новая)

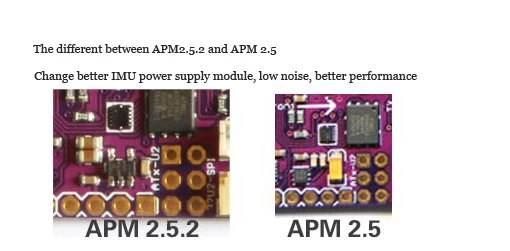

Разные: Лучший модуль питания IMU, низкий уровень шума, Лучшая производительность. Смотрите ниже:

Описание:
-APM 2,5 является Upgarde версии APM2.0, и нет разницы в производительности между двумя, плата все еще одинаковая с точки зрения функциональности, и она работает точно так же, как APM 2,0. Мы просто взял liberty of метаний в несколько новых универсальные соединители там (так аксессуары могут быть перекрестное совместимое с Новинка PX4 и защищает пользователя от подключения кабеля в неправильном направлении), Некоторые улучшения производства, которые позволяют производить его быстрее и, наконец, мы добавили некоторые функции защиты, чтобы защитить его от тех любителей обратной полярности/короткого замыкания.

Характеристика по сравнению с APM 2,0
-Больше нет щита/дочки: магнитометр и dataflash были перемещены на основной плате, что облегчает сборку, ремонт и взломать.
Скользящая по волосам для облегчения расчесывания для бортовой gps, но мы добавили новый 6-Пен DF13 разъем для нашего нового Кабель gps стандартный (PX4) и старые, но надежные Molex (EM-406) разъем для старой совместимости gps.
-Старый Альбумин человека сывороточный радио-модемный разъем ушел и теперь заменяется наш новый 6-Пен DF13 разъем (например, gps, потому что оба UART. Его получили?), это сделает то, что он совместим с PX4 и предотвращает пользователей от продувания вверх UART мультиплексирования.
-Мы добавили второй защитный предохранитель и диод (вам больше не требуется припаявать его самостоятельно) для дополнительной обратной полярности и защиты от короткого замыкания.
-Старый I2C разъем ушел и была заменена нашим новым 4-контактный DF13 разъем (да PX4 совместимость. Погоди коррекции... Ни одна из оба (PX4 & APM2.5) совместимы друг с другом, мы создали это стандарт вместе как команда, но у меня есть, чтобы дать среднее значение кредиты на PX4).
Налог на добавленную загадка 6-pin DF13 разъем, который будет использоваться позже. Я знаю, что вам нравятся сюрпризы, поэтому, пожалуйста, оставайтесь на связи. Нет большой сделки, но действительно крутой и сохранит вам пайки здесь и там.
-Добавленный Magnetometer джемпер, который позволяет отключать бортовой магнитометр, так что вы можете прикрепить внешний.
-Дополнительной светодиодный прикреплен к ppm-кодировщик (Atmega32-U2) на pin-код PC7. Это позволит нам позже использовать его в качестве индикации состояния PPM и оставить этот плохой светодиодный TX/RX делает свою предполагаемую работу.

Этот список не включает Ublox-6H gps

Он поставляется с булавками, но не припаян.
