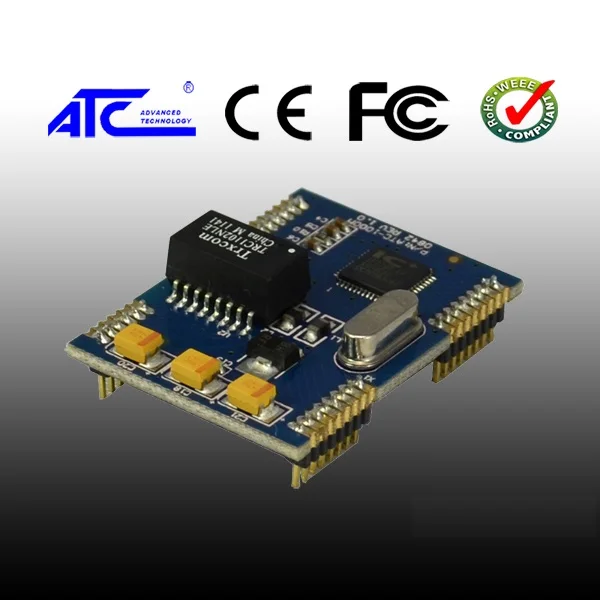

ATC-1000M TCP/IP к ttl последовательный Серверный модуль ttl к Ethernet rj45

Характеристика продукта

1.78.73 добавить подключение Ethernet к устройствам RS-232/422/485

1.78.1 7310/100 Мбит/с Ethernet адаптивная

1.78.732732, 400bps скорость последовательной связи

Zh

Параметр

Последовательный порт (уровень ttl)

Сигнал TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Скорость передачи 300bps ~ 230,4 Kbps

Биты данных: 7,8 бит

Четность нечетная, четная, нет

Стопорные биты 1, 2

Управление потоком данных Xon/Xoff, RTS/CTS

Сеть

Интерфейс Связь 10/100 Мбит/с Ethernet адаптивная

Протоколы связи TCP, UDP, HTTP, Telnet, IP, ICMP, ARP

Zh

Zh

Ip-адресация DHCP, статический IP

Режимы работы TCP/сервер, TCP/клиент, UDP

Zh

Программное обеспечение

Метод настройки веб-страница, конфигурация программного обеспечения

Поддержка операционной системы Windows95/98/ME/NT/2000/XP/2003/WIN7/WIN8/XP x64/2003x64/WIN7 x64/WIN8 x64, Linux real, TTY, UNIX

Zh

Спецификация

Большие размеры 30 pin двухрядным pin Модуль

Просвет 1,27 мм

Размер 37x27x12 мм

Самый высокий цифровой I/O PIO0 ~ PIO6: совместим с уровнем ttl

Напряжение питания 3.3VDC @ 350mA

Рабочая среда

Рабочая температура-40 ~ 70 °C

Температура хранения-40 ~ 85 °C

Влажность рабочей среды: от 5% до 95% (без конденсации)

Гарантия

Три месяца замена один год гарантии

Zh

Сертификация стандартов

RoHS, CE, FCC

Штыревая идентификация

Тип Описание

Я ввода ПИН-кода

Выход) pin-код

IPL имеет входной контакт с внутренним выдвижным резистором.

Вход IPH pin, внутренний подтянутый.

P питание и выход

Без какой-либо

Pin типа марки Описание

1,29 заземление P заземление

2,17 VCC3.3V P 3,3 V напряжение питания

3 ADC_REFH I высокое эталонное напряжение, ADC_REFH, ADC_REFL через максимальное входное напряжение.

4 ADC_REFL я низкая Опорное напряжение

5 аналоговый вход ADC0 I ADC channel 0

6 ADC1 I ADC канал 1 аналоговый вход

7 RESETB I reset, reset допустим. Вставьте сброс не менее 10 микросекунд во время сброса. Подключите штырь к импульсному резистору 1 м Ом. Так как между контактом и заземлением Имеется внутренний конденсатор, нет необходимости подключать дополнительные конденсаторы в цепи сброса

8 светодиодный _ LINK O подключения светодиодный

9 HSRXD I ttl/CMOS вход драйвера

10 HSTXD O ttl/CMOS прием бит выход

11 RTS O запрашивает выход управления/сигнал рукопожатия.

12 DTR O терминал данных готов выход управления/сигнал рукопожатия.

13 CTS I Clear отправляет контрольный вход/сигнал рукопожатия.

14 DSR I данные готового управления входом/рукопожатие сигнала.

15 DCD I пилот обнаружения управления входом.

16 RI я получаю вход управления флагом прерывания.

18 P1_2 IPH/O GPIO P1_2

19 P3_0 IPH/O восстановление заводских настроек. Повторное включение перед использованием, отпустите через 3 секунды

20 P3_1 iPhone/O порт 3 представляет собой 8-разрядный двунаправленный порт ввода/вывода. Port3 предоставляет следующие специальные функции:

GPIO P3_1 или STXD0, последовательный выходной порт 0

GPIO P3_2

GPIO P3_3 или INT1, внешнее прерывание 1

GPIO P3_4 или T0, таймер 0 внешний вход

GPIO P3_5 или T1, таймер 1 внешний вход

21 P3_2

22 P3_3

23 P3_4

24 P3_5

25 RX-I получения положительного

26 RX + получить отрицательный

27 TX + O отправить положительный

28 TX-отправить отрицательный

30 NC N/C не подключен
