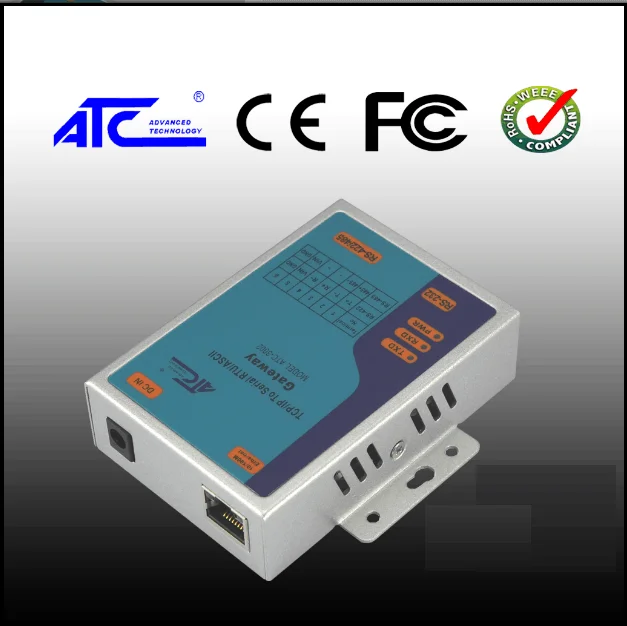

ATC-3002 modbus шлюз промышленного класса последовательный сервер rtu Ethernet к RS232/485/422

Modbus-это протокол промышленной связи на основе TCP протокола RTU, ASCII и различных приложений; эти три Протокола обычно используются для передачи многих промышленных оборудования, таких как DCS, PLC, HMI, измеритель мощности, различные датчики и измерения инструментальные. Серия ATC-3002 поддерживает стандартный протокол Modbus и протокол Modbus между Modbus RTU/ASCII (master) и Modbus TCP (slave). Это простой и экономичный Шлюз Modbus.

ATC-3002 серии, он поддерживает три наиболее часто используемых интерфейса последовательной связи, RS-232, RS-422 и RS-485. Он также предоставляет пользовательский интерфейс веб-конфигурации, который позволяет легко выбирать последовательный интерфейс.

Особенности

Интерфейс Ø RS-232/422/485

Ø Поддержка порта Ethernet 10/100 Мбит/с

Ø Поддержка 4-проводной и 2-провод RS-485 режим работы

Ø RS-485 автоматическое управление потоком данных

Ø Поддержка промышленного 24VDC источника питания

Ø Соединительный терминал может легко осуществить RS-422/485 установки

Ø конфигурация через веб-страницы и оконные инструменты

Ø Поддержка виртуального последовательного порта, CP сервер/клиент и режим работы UDP

Ø Встроенный сторожевой

Сертификация CE, RoHS и FCC

Технические характеристики

Последовательный интерфейс

Тип интерфейса

RS-232/485/422

Скорость передачи данных

300bps ~ 115200bps

Максимальная длина данных

7, 8 бит

Проверка

Четный паритет, четный паритет, нет

Стоп-бит

1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2

Регулятор давления газа

Нет, аппаратное обеспечение: RTS/CTS

Интерфейс

RS-232

DB-9 мужской

RS-485/422

6-pin клеммный блок

Линия последовательной передачи данных защита

600 Вт для RS-232 и 1000 Вт для RS-485/422

Сеть Интерфейс

Тип интерфейса

10/100 Мбит/с Ethernet (функцией автоматического опознавания)

Интерфейс

8-pin RJ-45

Предохранение от изоляции

Встроенный 1.5KV

Протокол

ModBus TCP/ASC/RTU, SNMP, HTTP

Программное обеспечение

Сетевой протокол

ARP, UDP/IP, TCP/IP, PING/ICMP, DHCP, BOOTP, Auto IP, TFTP, SNTP, TELNET, HTTP,

DNS, SMTP, PPP, LCP, PAP, CHAP, IPCP, PPPoE. SSL/TLS, HTTPS

Опции конфигурации

Веб-страницы, инструменты окна, удаленный вход в систему

Поддержка операционных систем

Windows95/98/ME/NT/2000/XP/2003/WIN7/WIN8/XP x64/2003x64/WIN7 x64/WIN8 x64,

Linux real, TTY, UNIX

Индикатор светильник

Ссылка

Подключение к сети индикация

Действовать

Инструкции по передаче данных между последовательным и Ethernet

ТСД

Порт Ethernet отправляет индикацию данных последовательному порту

RXD

Последовательный порт отправляет инструкции по передаче данных в порт Ethernet

Кнопка включения

Мощность индикатор

Блок питания

9 ~ 48VDC

Физические свойства

Установка

Поддерживает c креплением на Рейке

Оболочки

Алюминий (1 мм)

Вес

0,5 кг

Размер

Без крепления ушей

100 × 67 × 26 мм (3,94 × 2,64 × 1,02 дюйма)

С висящие серьги

100 × 86 × 26 мм (3,94 × 3,39 × 1,02 дюйма)

Экологические ограничения

Рабочая температура

-25 ~ 70 ° C (-13 ~ 158 ° F)

Температура хранения

-40 ~ 85 ° C (-40 ~ 176 ° F)

Влажность окружающей среды

От 5% до 95% (без конденсации)
