ATtiny2313 ATtiny4313 AVR SOIC20 (300 mil) ISP программирующий адаптер тестовая розетка Бесплатная доставка

Enplas IC test & Burn-in розетка с простой доской, особенно для AVR SOIC20 (300 mil) пакет

Особенности

10-pin/6-pin ISP Порты и разъёмы для программирования или тестирования Внешний Кристалл можно подключить через гнездо на плату Все контакты MCU доступны на дополнительные разъемы

Поддерживаемые устройства

Пакет ATtiny2313 SOIC20 (300 mil) и другие совместимые устройства типа

AVR MCU:ATtiny2313 51 MCU:AT89S2051/AT89S4051/AT89LP201/AT89LP4051

Контур и размеры

Единица измерения: мм
Номер изделия:ШагКонтактыПрименимые IC Размеры (см.)Внешние размеры (ссылка)
АBCDEFGH
OTS-28-1.27-041,272010,4 ±0. 27,5 ±0. 29,2 ±0. 2-25,427--
ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем

Фото

ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем
All the MCU pins are accessible on expansion connectors Power Input 6-pin ISP Port 10-pin ISP Port External Crystal Socket Power LED
ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъемATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъемATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем

ISP Port Header Pinout

The T2313+ ADP houses ISP headers for connecting a programmer. The header pinouts are shown in the figures below.

ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем
Figure 1. 10-pin ISP header pinout
ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем
Figure 2. 6-pin ISP header pinout

Downloads

Development resources:schematic, etc.
Wiki: www.waveshare.com/wiki/T2313+_ADP

Package Contains

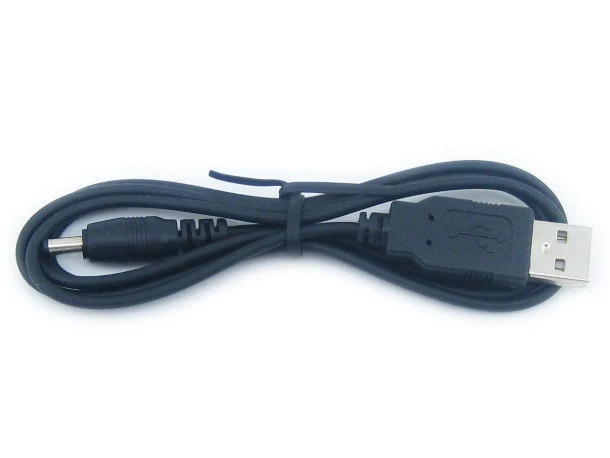

T2313+ ADP × 1 USB power cable × 1
1 ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем
2 ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем
ATtiny2313 ATtiny4313 AVR SOIC20(300 mil) ISP 10-pin/6-pin ISP программирования адаптер Тесты разъем

Характеристики

Тип демоплаты
Рука
Номер модели
T2313+ ADP
Бренд
Waveshare
Manufacturer
Enplas
Power Input
5V
ISP port
10-pin/6-pin
Supported Devices
ATtiny2313 SOIC20(300 mil), and other pinout compatible devices
AVR MCU
ATtiny2313
Place of Origin
Guangdong, China (Mainland)
Device package
SOP
Pitch
1.27mm
Pins
20
