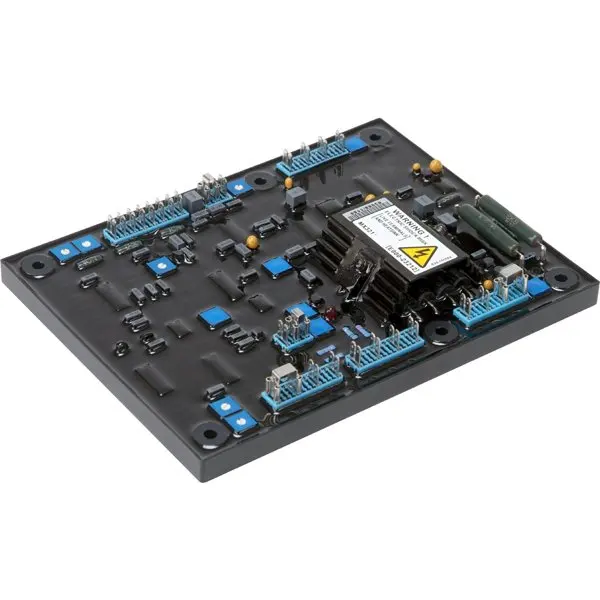

AVR MX321+ быстрая дешевая

Описание

MX321 общее описание
В MX321 представляет собой трехфазный, тиристорного типа Автоматическая Напряжение регулятор (AVR) и является частью системы возбуждения для бесщеточный генератор.

В дополнение к регулировать напряжение генератора, схема AVR включает в себя защитные функции для того, чтобы обеспечить безопасный и надежный контроль генератора. Мощность возбуждения происходит от генератора постоянного магнита (PMG), чтобы гарантировать низкочастотные помехи (RFI) и устойчивость от тиристорного типа нагрузки.

AVR соединен с основной обмоткой статора и контролирует питание, подаваемое к статору exciter и, таким образом, главный ротор для поддержания выходного напряжения машины в пределах указанных ограничений, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.

Мягкая схема запуска включена для обеспечения плавного контролируемого увеличения выходного напряжения генератора.

Постоянное перенапряжение, вызванное контактными клеммами открытого замыкания, избегается с помощью схемы обнаружения перенапряжения, которая обеспечивает внутреннее отключение выходного устройства AVR.

Ограничение тока может быть включено, чтобы разрешить контроль над количеством короткого замыкания тока, протекающего в течение трех фаз и однофазных коротких замыканий на выходе генератора.

Неконтролируемое возбуждение ограничено безопасным сроком с помощью внутреннего отключения AVR выходного устройства. Это состояние остается зажатым до тех пор, пока генератор не будет остановлен.

Для полной защиты, опция выключателя цепи доступна, обеспечивая изоляцию цепи в случае короткого замыкания устройства питания.

Предусмотрена возможность подключения триммера дистанционного напряжения, что позволяет потребителю тщательно контролировать выход генератора.

Аксессуары доступны для этого AVR. Пожалуйста, обратитесь к фабрике для получения дополнительной информации.

* Указанное регулирование напряжения не может храниться в наличии некоторых передаваемых радиосигналов. Любые изменения в регулировании будут подпадать под ограничения в соответствии с условиями B EN50082-2.

Технические данные

Зондирования вход
Напряжение: 170-250 В переменного тока макс
Частота: 50-60 Гц Номинальная
Фаза: 1 или 3
Провод: 2 или 3

Вход питания (PMG)
Напряжение: 170-220 В переменного тока
Ток: 3 A/фаза
Частота: 100-120 Гц Номинальная
Трехфазный: 3
Провод: 3

Выход
Напряжение: Макс 120 В постоянного тока
Ток: непрерывный 3,7 A (см. примечание 3)
Переходное: 6 А в течение 10 секунд
Сопротивление полю: минимум 15 Ом

Правила (см. примечание 1) +/-0.5% RMS *

Тепловой дрейф
(После 10 мин)
0.5% для 40 C изменения в AVR окружающей среды
Устройство плавного пуска пандус времени
0,4-4 секунды

Типичные системы
Ток поля до 90% 80 мс
Напряжение машины до 97% 300 мс

Внешний регулировки напряжения
+/-6% с триммером 4,7 K Ом

В зависимости от частоты защиты
Установочная точка (см. примечание 2) 95% Гц
Наклон 100-300% вниз до 30 Гц
Dwell (восстановление) 0,5-2,0 секунд

Блок питания рассеивания
18 Вт максимум
А

Ccessory вход
+/-1 V = +/-5% изменение выходного напряжения

Квадрирования падения
Максимальная чувствительность (нагрузка 10 Ом)
0,22 A для 5% Drop @ 0 p. F.

Предельный ток
Диапазон чувствительности (10 Ом нагрузки) 0,45 A-1 A

Защита от перенапряжения
Уставки 300 V
Задержка времени (фиксированная) 1 секунда
Контурный выключатель напряжение катушки 40-60 В постоянного тока
Автоматический выключатель сопротивление катушки 50-100 Ом

По сравнению с возбуждения защиты
Уставки 75 V dc
Задержка времени (фиксированная) 8-15 секунд

На окружающую среду
Вибрация: 20-100 Гц 50 мм/сек
100-2 кГц 3,3 г
Относительная влажность: 0-60 C 95%
Рабочая температура: от-40 до + 70 C
Температура хранения: от-55 до + 80 C
