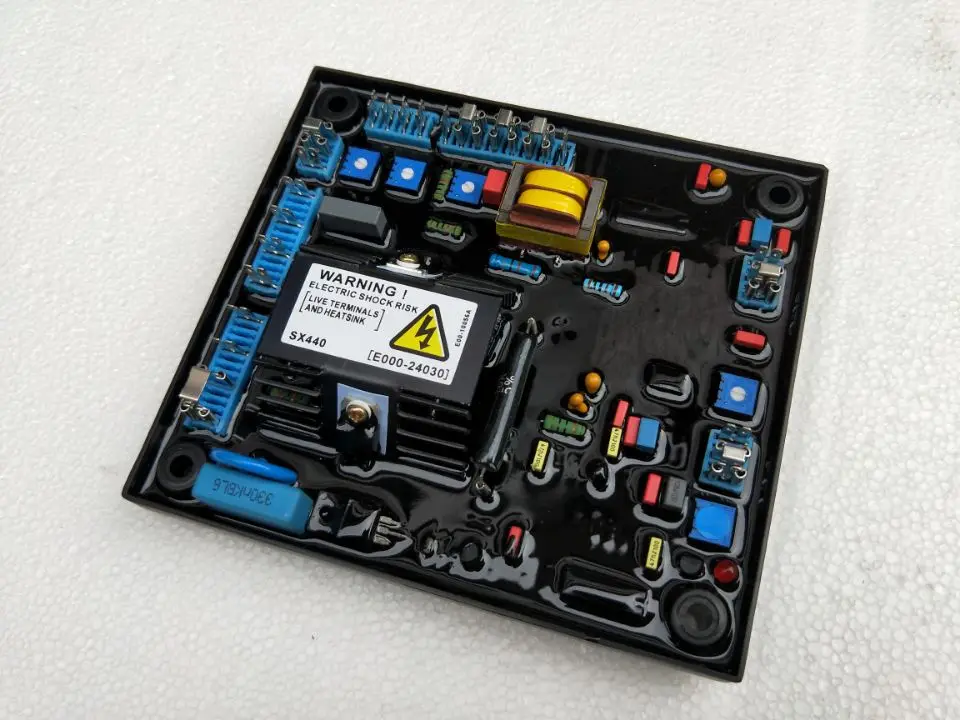

Автоматический регулятор напряжения SX440 для генератора

SX440 является полуволновой фазовой тиристорный Тип Автоматический регулятор напряжения (AVR) и является частью системы возбуждения для генератора без щетки.

В дополнение к регулировать напряжение генератора, AVR включает в себя-скорости и обнаружения функция анти-потеря функции. Мощность возбуждения происходит непосредственно от терминалов генератора.

Положительное напряжение, нарастание от остаточных уровней обеспечивается за счет использования эффективных полупроводников в электросхемах AVR.

AVR соединен с основной обмоткой статора и обмотками поля exciter для обеспечения замкнутого управления петли выходного напряжения с регулированием нагрузки +/-1.0%.

В дополнение к питанию от основного статора AVR также производит напряжение образца от выходных обмоток для целей контроля напряжения. В ответ на это напряжение образца AVR контролирует питание, подаваемое в поле exciter, и, таким образом, в основном поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.

Измерение частоты цепи постоянно отслеживает выходную мощность генератора и обеспечивает выходную защиту системы возбуждения под скоростью, уменьшая выходное напряжение пропорционально со скоростью ниже предустановленного порога. Ручная регулировка предусмотрена для заводской установки точки выключения частоты (UFRO). Это может быть легко изменено на 50 или 60 Гц в поле с помощью выбора pushon link.

Предусмотрена возможность подключения триммера дистанционного напряжения, что позволяет потребителю точно контролировать выход генератора.

Аналог входной сигнал при условии, что позволяет подключать к Newage регулятор мощности или другие внешние устройства с совместимыми выход.

AVR имеет механизм для Дроп амперметр, вольтметр, энергомер светодиодных панелей, чтобы позволить параллельную работу с другими аналогичными генераторами.
