Описание

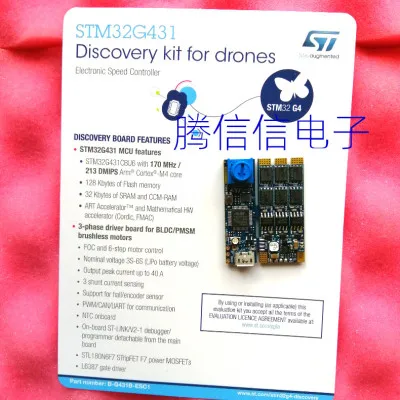

STMicroelectronics B-G431B-ESC1 набор для путешествияНабор для обнаружения B-G431B-ESC1 STMicroelectronics основан на микроконтроллере STM32G431CB, драйвере L6387 и мосфетах STL180N6F7. Комплект состоит из основной платы питания и дочки со встроенным ST-LINK/V2-1. Это электронный регулятор скорости (ESC) предназначен для езды на автомобиле в один 3-фазный бесщеточный мотор (BLDC/PMSM). Он выполняет и Бессенсорное вок алгоритм и 6-ступенчатое управления с регулировкой скорости и активная функция торможения алгоритм. Алгоритм ST sensorless FOC обеспечивает более длительное время полета и оптимальную динамическую производительность. Это устройство принимает командный сигнал от внешнего блока для вождения и мониторинга, например, платы управления полетом или эквивалента. Для этой цели имеется несколько интерфейсов шины связи (UART, CAN, PWM канал). Для пользовательского приложения доступны потенциометр и кнопка пользователя. Дочерняя плата включает в себя выпрямитель цепи батареи 5 В (BEC) и основная плата встраивает цепь перегрузки по току/перенапряжения и тепловой защиты. Форм-фактор делает его подходящим для небольших и очень светильник R/C транспортных средств (FPV гоночного дрона) и возможность тока двигателя подходит для требования к мощности больших транспортных средств, как prosumer Дрон.
Особенности
Полный Справочник дизайн для электронный регулятор скорости, способный и Бессенсорное вок и 6-шагомера
Предназначен для Дронов с аккумулятором LiPo до 6 S или эквивалентным подходящим Питанием постоянного тока
Безуходный 3-х фазный драйвер платы для BLDC/PMSM моторы с дискретной N-channel, 60В, 120A STripFET F7 диодные
STM32G431CB Arm® Cortex®-M4 32-битный MCU, 213 DMIPS, 128 кБайт флэш-памяти, 32 Кбайт SRAM, аналоговый богатый, математический ускоритель
Встроенный ST-LINK/V2-1 отладчик/программист отсоединяется от материнской платы
Выходной пиковый ток двигателя (максимальный пиковый ток протестирован с помощью пропеллера, чтобы иметь воздушное охлаждение): 40A
Разработан с SMD керамических конденсаторов с очень низким профилем
BEC доступен через дочку (5 В для внешней платы питания, например, плата управления полетом)
Поддержка датчиков двигателя (Холла или энкодера)
Поддерживается ST Motor control Development Kit (SDK) с ST Motor profiler
3-режим шунта поддерживается для обнаружения тока двигателя
L6387 высоковольтный и низковольтный драйвер со встроенной функцией блокировки
Функция защиты от перегрузки по току и перенапряжения (OCP/OVP)
Тепловые измерения и защита от перегрева с NTC на плате
ESC готов для связи с любым стандартным блоком управления полетом (FCU): PWM/CAN/UART
Потенциометр и кнопка пользователя доступны на дочке
Два пользовательских светодиодный s: один зеленый светодиодный для уровня 3,3 В и один красный светодиодный, настраиваемый пользователем
Применение цели: Вождение двигателя для транспортных средств R/C, беспилотный летательный аппарат, Электромобиль или лодка
Тип печатной платы и размер
FR-4 материал печатной платы
8-слойный раскладка клавиатуры
Размеры (включая дочку с ST-LINK частью): 30 мм × 41 мм
Вес (включая дочку с ST-LINK частью): 9,2 г
По ограничению на использование опасных материалов в производстве, отвечающих требованиям
Характеристики
- Бренд
- Fly thinking Dili Asia
