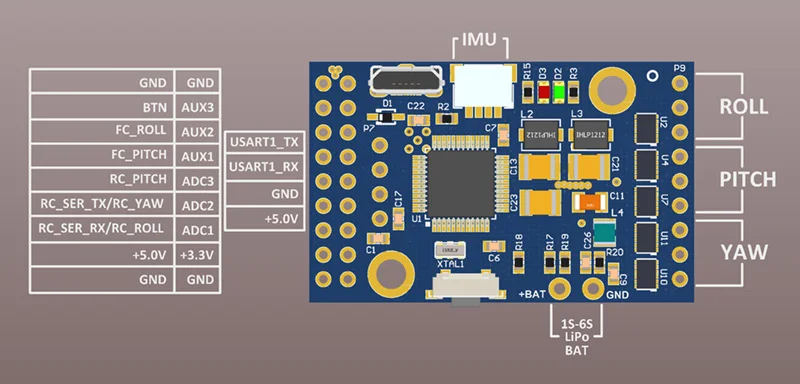

BaseCam SimpleBGC 32-bit Tiny

Контроллер является уменьшенной версией плата simplebgc 32-бит Три-осевой стабилизатор. Он разработан как камера, чтобы сделать большую платформу.

Особенности

Встроенный IMU сенсор может использоваться в качестве второго датчика или основного датчика.

Можно регулировать напряжение от 6 до 11 вольт и подключать Малые двигатели независимо от текущего состояния батареи.

Он имеет тот же разъем, что и 32 бита полноразмерного SimpleBGC.

Можно подключить дополнительные модули Bluetooth.

Версия B

SimpleBGC 32-bit small controller версии B имеет следующие улучшения:

\

Меньше, чем предыдущие версии: 25x40 мм в размере и 7 мм в высоте (нога не установлена)

\

Текущая работа была увеличена:

\

+ Линия 5 В может обеспечить до 1A постоянного тока (достаточно для поддержки камер GoPro) и до 2A мгновенного тока.

\

+ Линия 3,3 V может обеспечить до 500 m непрерывный ток и 1A мгновенный ток.

Диапазон входного напряжения расширен до 1 s 6 S (3,7 V-25 V)

Встроенный преобразователь USB-UART упрощает подключение к ПК и имеет гораздо меньше проблем, чем предыдущие версии и драйверы.

*Общий ток составляет 5 В, С нагрузкой 3,3 В и двигателем, не должен превышать 2 А. Необходимо правильное рассеивание тепла

Производительность контроллера

Поддержка многоплатформенного управления системой

Настольные системы: Windows, MacOS, Linux. Поддержка пользователей для обновления прошивки контроллера (через GUI).
Смартфоны: Android и некоторые Apple iOS продукты (iPhone и iPad) контролируется третьего вечерние поставщиков.

Открыть серийный API

Открытый программный интерфейс, разработанный модулем внешнего управления, подходит для конфигурации программного обеспечения, управления платой и связи различных электронных устройств.

Автоматическая Регулировка параметров PID

Автоматическая Регулировка параметров PID позволит вам быстро подготовить систему к работе, будь то в первоначальных настройках или в изменяющихся условиях.

Поддержка системы для различных конфигураций

Гибкая настройка ориентации датчика.
Поддерживает двигатели различных конфигураций и размеров.

Поддержка двух датчики

Система может работать с одним или двумя датчиками IMU. Использование двух датчиков улучшает стабильность и точность.

Оптимизированная Управление алгоритмы

Алгоритм использует не более 30% мощности процессора и имеет большой запас для будущих возможностей.

Операционная система под любым углом

Система может работать на стабильной раме с любым наклоном и имеет различные режимы работы: режим портфеля (90 градусов поворотный рулон) и режим инверсии.

Различные алгоритмы для следующих шаблонов

Гибкая конфигурация для каждой оси следующего режима. Чтобы камера не наклонялась непрерывно, режим горизонтальной оси можно автоматически Переключить с блокировки на следующий.

Самоадаптивный алгоритм PID для предотвращения вибрации

До пяти настраиваемых режимов с кнопками переключения для работы системы

Поддержка широкого диапазона протоколов внешнего контроля

Futaba, Spektrum, 5x PWM, Sum-PPM, 3ADC.
Гибкая конфигурация может управлять любой функцией системы (каждый параметр, используемый системой, настраивается).
Система может декодировать Futaba/Spektrum и предоставить ШИМ для управления Сервоприводом.

Батарея Снижение напряжения коррекции

Коррекция батареи Снижение напряжения может гарантировать, что приводной двигатель может быть правильно управляется в течение всего срока службы батареи.

Различные версии контроллеров для различных требований

Различные версии контроллеров были представлены для различных приложений, начиная от компактных контроллеров для стабилизаторов легкой камеры до мощных версий для тяжелых стабилизаторов камеры.

Ведется работа по улучшению системы

BaseCam Electronics работает в тесном сотрудничестве с разработчиками терминальных устройств, что позволяет нам постоянно улучшать алгоритмы стабильности и расширять работу системы в одной версии контроллера на отзывы.

Принцип стабилизации камеры с помощью бесщеточного двигатель непосредственной передачи вращения

BaseCam SimpleBGC 32-bit Tiny

Контроллер является уменьшенной версии SimpleBGC 32-бит Три-осевой стабилизатор. Он разработан как большая камера yuntai.
Характеристики

Встроенный IMU сенсор может использоваться в качестве второго датчика или основного датчика.

Возможна Регулировка напряжения от 6 до 11 вольт и подключение мотора независимо от текущего состояния аккумулятора.

Она имеет тот же 32-немного гнездо как полный размер SimpleBGC.

Можно подключить дополнительные модули bluetooth.

Версия B

SimpleBGC 32-bit small controller версии B имеет следующие улучшения:

Меньше, чем предыдущая версия: 25x40 мм в размере и 7 мм в высоте (ноги не установлены)

Текущие показатели были расширены:

Линия + 5 В обеспечивает до 1A непрерывный ток (достаточно для поддержки камер GoPro) и до 2A мгновенный ток

+ 3,3 В линия может обеспечить непрерывный ток до 500 мА и 1A мгновенный ток

Диапазон входного напряжения расширен до 1 s 6s (3,7 v-25 v)

Usb-uart автомобильный конвертер упрощает подключение к ПК и имеет меньше проблем с драйвером по сравнению с предыдущими версиями

* Общий ток составляет 5 в нагрузки до 3,3 В нагрузки и драйвер двигателя не должен превышать 2A. Необходимо правильное рассеивание тепла

Размер панели: 40x25 мм

Напряжение питания: 3,7-25 в (1 s 6s LiPo)

Максимальный ток двигателя: 1 А

Производительность контроллера

Поддержка многоплатформенного управления системой

Настольная система: Windows, MacOS, Linux. Поддержка пользователя для обновления прошивки контроллера (через GUI).

Смартфоны: Android и некоторые apple iOS продукты (iPhone и iPad) контролируется третьего вечерние поставщиков.

Открытым последовательный порт API

Открытый программный интерфейс, разработанный модулем внешнего управления-подходит для настройки программного обеспечения и управления платой, а также связи различных электронных устройств.

Параметры PID автоматически настраиваются

Автоматическая настройка параметров PID позволит вам быстро подготовить систему к работе, либо изначально, либо в изменяющихся условиях.

Поддержка системы для различных конфигураций

Гибкая настройка направления датчика.

Поддерживает широкий диапазон конфигураций и размеров мотора.

Поддержка для двух датчики

Система может работать с одним или двумя датчиками IMU. Использование обоих датчиков повышает стабильность и точность.

Оптимизированная алгоритм управления

Алгоритм использует не более 30% cpu power и имеет множество резервов для будущих возможностей.

Операционная система под любым углом

Система работает на стабильной рамке любого наклона и имеет несколько режимов работы: режим портфеля (90 градусов вращающийся рулон) и обратный режим.

Следуйте различным алгоритмам узора

Гибкая конфигурация для каждой оси. Чтобы камера не наклонялась непрерывно, режим горизонтальной оси можно автоматически Переключить с блокировки на следующий.

Адаптивный алгоритм PID для предотвращения вибрации
До пяти операций с системой с деревянные пуговицы для настраиваемых режимов пользователя
Поддерживает широкий диапазон протоколов внешнего управления

Futaba, Spektrum, 5 x PWM, Sum-PPM, 3 ADC.

Гибкая конфигурация контролирует любую функцию системы (каждый параметр, используемый системой, настраивается).

Система декодирует Futaba/Spektrum и обеспечивает PWM для управления драйвером сервопривода.

Батарея падение напряжения коррекции

Коррекция батареи Снижение напряжения обеспечивает правильное управление приводным двигателем на протяжении всего срока службы батареи.

Различные версии контроллеров для различных требований

Контроллеры для ряда применений колебаются от компактных контроллеров для стабилизаторов легкой камеры до мощных версий для тяжелых стабилизаторов камеры.

Работа по улучшению системы

BaseCam electronics работает в тесном сотрудничестве с разработчиками терминальных устройств для улучшения алгоритмов стабильности и расширения работы системы в одной версии контроллера на отзывы.

Принцип стабильности камеры бесщеточный двигатель непосредственной передачи вращения принят
