Бесщеточный двигатель постоянного тока, без холла, контроллер двигателя, индукционный привод, плата привода BLDC

\

\
\

\
\
\
\

Стандартный версия параметры

\
\

Тип приводной пластины: JYQD_V6.3E1

\
\

Диапазон напряжения: 12 V-36 V

\
\

Максимальный ток: 20A

\
\

Движущая сила: ≤500вт(Относительно рабочего напряжения)

\
\

Размер: 63*42,5 мм * 17 мм

\
\

Привод: JY01 (информация может быть получена от службы поддержки клиентов) ссылка на покупку (изображение двигателя)

\
\

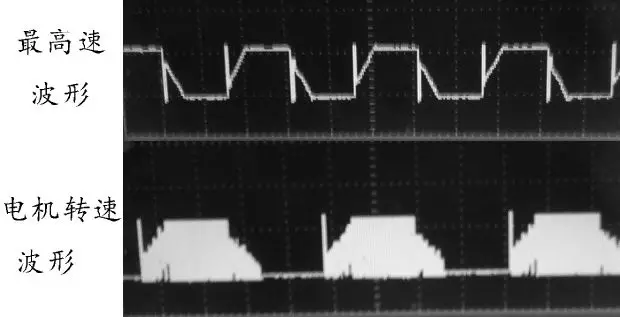

Функция регулирования скорости: регулирование скорости напряжения или управление микрокомпьютером с одним чипом PWMAdjust speed (пожалуйста, обратитесь в службу поддержки клиентов за информацией о проводке микроконтроллер).

\
\

Период ответственности за дефекты: 3 месяца

\

\
\
\

\
\

Стандартное издание: 63 мм * 42,5 мм * 17 мм

\
\

Специальное издание: 63 мм * 42,5 мм * 28,5 мм

\
\

\
\

\

\

\
\

Режим подключения стандартной пластины и специальный штатив одинаковы.

\
\

\
\

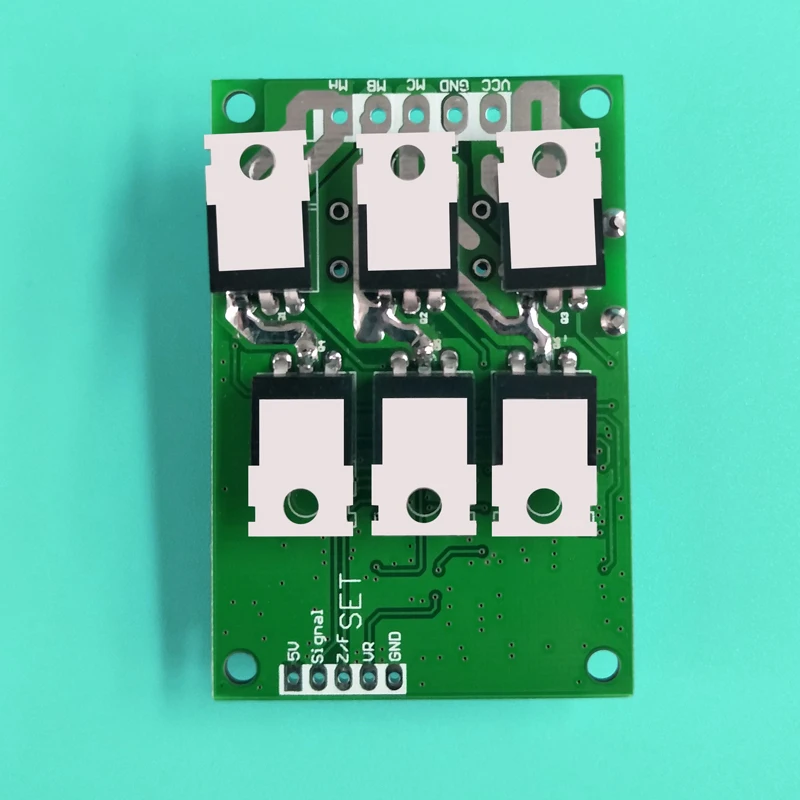

Инструкции по проводке терминала управления (слева):

\
\

Описание порта сверху вниз

\
\

1 、 GND Земля

\
\

2. Метод подключения порта регулятора VR может контролировать скорость с помощью регулирования напряжения orPWM регулировка скорости напряжения может управляться светодиодом регулируемым сопротивлением.Иллюстрация с примерами: потенциометр 20k 3 положение ноги только промежуточная стопа jointVRport боковое соединение 5vport боковое соединение gndport управление путем регулировки напряжения

\
\

3. Z \ F метод проводки передних и обратных портов meet5VOne направление meetGNDOne направление

\
\

4. Односкоростной импульсный выходной порт вывода круга импульсов =Полюс логарифм motor×3

\
\

5. 5В контроль терминального 5vнапряжение выходной порт

\
\

Инструкции по электропроводке (справа):

\
\

Описание порта сверху вниз

\
\

1. VCC положительный входной порт питания (12 V-36 V)

\
\

2. GND отрицательный входной порт источника питания

\
\

3. MC DC бесщеточный и Бессенсорный/один из трех проводов без Холла

\
\

4. MB DC бесщеточный и Бессенсорный/один из трех проводов без Холла мотора

\
\

5. MA DC бесщеточный и Бессенсорный/один из трех проводов без Холла мотора

\
\
\

\
\

\

\\\\\

\	\ \\\\\ Пожалуйста, внимательно прочитайте эту заметку. В противном случае, за ваш счет будут возникать какие-либо проблемы.

\
\

Это голая плата. Если возникают проблемы с сваркой, продукт не будет возвращен или обменен на второй продажу., бесплатное обслуживание

\
\

При использовании в60 ВтТеплоотвод не требуется в течение этого времени., превышает60 ВтНеобходимо добавить радиатор, снижение эффективности вождения без радиатора, чрезмерная температура может привести к постоянному повреждению! площадь радиатора зависит от рабочего состояния. (рекомендуется, что площадь рассеивания тепла должна быть больше200Квадратный сантиметр)! Обратите внимание на заднюю панель при установке радиатора6Только в том случае,MOSИзоляция труб, неизолированные слова, постоянное повреждение приводной пластины! Рекомендуется добавить теплопроводный силиконовый жир с обеих сторон изоляционный лист при добавлении изоляционный лист!

\
\
\
\

Пример установки схема радиатора:

\
\

Нажмите изолятор на радиатор, чтобы избежать задней панели приводной пластины6Короткого замыкания только для труб, лучше добавить теплопроводный силиконовый жир с обеих сторон изоляционный лист.

\
\

\
\
\
