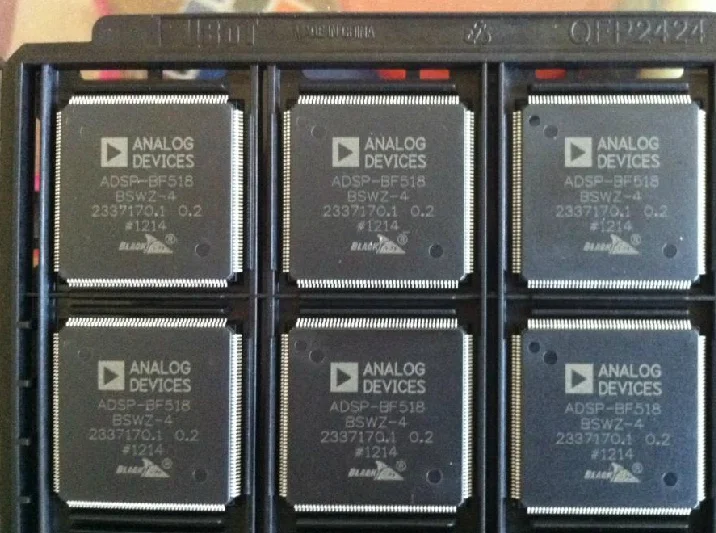

BF518 чип/ADSP-BF518BSWZ-4

BF518 введение

Процессоры Blackfin расширяют свои приложения к промышленным и инструментальным приложениям путем обеспечения 1588 версии 2 on-chip eMAC, 3-фаза pwm генераторов и квадратурных кодеров. высокопроизводительный 16/32 бит Blackfin cache architecture встроенный процессор core, гибкий, улучшенная подсистема DMA и Функция динамического управления питанием (DPM), Сделать дизайнера системы для разработки гибкой платформы, чтобы решить различные приложения, ориентированные на подключение, включая управление двигателем, мониторинг мощности, биометрику, профессиональное аудио и Домашняя базовая станция и т. Д.

Встроенный eMAC BF518's полностью совместим с ieeee1588 version2.через механизм timestamp на процессоре, пользователи могут выбрать любой PHY свободно, который осуществляется в системе на 1588 основе. эта функция в сочетании с процессором 400 МГц и различными другими периферийными устройствами делает BF518F наиболее привлекательным выбором для сложных сетей.

Перед дизайнерами встроенных систем стоит задача выбрать решение для обработки сигналов, которое является экономически эффективным, простым в использовании и масштабируемым по всему пространству рынка. лучшее встроенное решение имеет следующие характеристики: оно может осуществить решение VOIP с низким номером канала, и сохранить достаточную емкость для осуществления функций и услуг с добавленной стоимостью, таких как видео, Музыка, изображение и управление системой. В отличие от традиционных встроенных решений VoIP, которые используют два ядра процессора для выполнения функций VoIP, adsp-bf518 предоставляет конвергентное решение в Унифицированной архитектуре ядра, что позволяет одновременному использованию голоса, обработки видеосигнала, И RISC MCU обработки для удовлетворения требований к сети и пользовательскому интерфейсу. BF518 предоставляет полные возможности VoIP на одном конвергентном процессоре. Эта уникальная возможность обеспечивает унифицированную среду разработки программного обеспечения, более быструю настройку и установку системы и снижает общие расходы на систему.

BF518 также оснащен сверхнизким энергопотреблением и обеспечивает съемные интерфейсы устройств хранения, поддерживающие SDIO, ce-ata и eMMC для портативных устройств.

IP защита стала составной частью тока Встраиваемая система комьютерного применения.Что касается обеспечения безопасности, adsp-bf518 использует решение на основе прошивки, в котором OTP (однократное программируемое) хранилище позволяет пользователи устанавливать личные ключи для безопасного доступа к программировому коду. Это решение для обеспечения безопасности обеспечивает баланс между гибкостью, обновляемостью и производительностью.

Особенности и преимущества

Процессор Blackfin core с производительностью до 400 МГц (800 MMACS)

2 двухканальный, дуплексный режим, поддержка 8 канальный стерео I2S канала Синхронный Последовательный порт

12 периферийных каналов DMA, поддерживающих один и двумерный передачи данных

Поддержка ieeee1588 v2 Стандартный Ethernet 10/100 MII интерфейс

Поддерживаемые соединения: SDIO, ce-ata, eMMC, UART's, SPORT's, SPI и TWI

Сейф™Технология безопасности: аппаратная Технология безопасности, используемая для защиты кода и содержания

Контроллер памяти обеспечивает бесшовное соединение с несколькими комплектами внешних SDRAM, SRAM, Flash или rom

176 pin, 0,5 мм интервал, 24 × 24 LQFP пакет (диапазон промышленных температур:-40 °C ~ + 85 °C)

168 pin, 0,8 мм интервал, 12 × 12 мм csp-BGA упаковка (коммерческий диапазон температур: 0 °C ~ + 70 °C)

ADSP-BF518 Функция блок-схема
