Описание

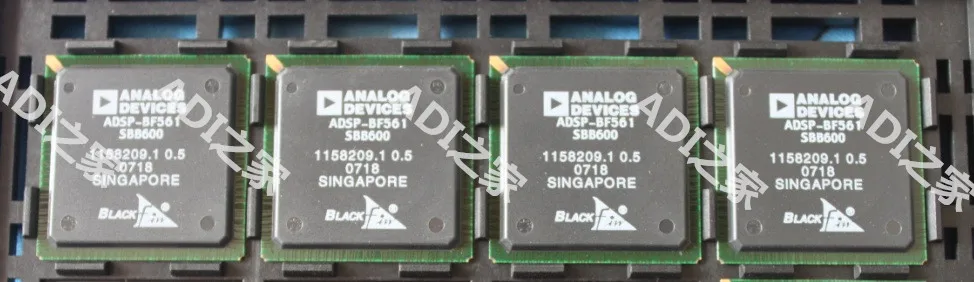

ADSP-BF561Расширены возможности процессора Blackfin®. adsp-bf561 имеет два высокопроизводительных ядра процессора Blackfin, гибкую кэширование, расширенные подсистемы DMA и динамическое управление питанием (DPM) возможности для выполнения сложных функций управления и обработки сигналов, сохраняя при этом чрезвычайно высокую пропускную способность данных.
Adsp-bf561 расширяет возможности популярной семьи процессоров Blackfin, что делает его идеальным для широкого спектра промышленных, измерительных приборов, медицинских и потребительских электронных продуктов, с возможностью масштабирования на основе требуемой полосы пропускания данных, контроля сложности и возможностей обработки сигнала, требуемых конечными продуктами.
Особенности и преимущества
328 КБ на микросхемах, которые могут быть настроены как:
Каждое ядро имеет 32 КБ памяти инструкции L1 (SRAM/cache)
Каждое ядро имеет 64 КБ памяти данных L1 (SRAM/cache)
Каждое ядро имеет буфер L1 4 Кб
128 Кб низкого задержки общего хранения L2
32-разрядный контроллер памяти обеспечивает надежное подключение к несколько наборов внешний SDRAM (синхронное динамическое ОЗУ, SRAM, флэш-памяти или Встроенная память
Два параллельных периферийных интерфейса поддерживают формат видеоданных itu-r 656
Два двухканальных, полный дуплексный Синхронный Последовательный порт, поддерживает 8 стерео каналов I2S
Два 16-канальный DMA контроллеры поддерживают одно-и двумерный передачи данных
SPI Совместимость порта
Поддержка UART для IrDA®
12 таймеров/счетчиков, поддержка PWM, ширина импульса и режим подсчета событий
48 программируемых флагов/Универсальный I/O
Схема функционального блока adsp-bf561
