Товар: щиты
Тип: контроллеры и драйверы двигателя/движения
Инструмент оценки: TLE9879QXA40
Входное напряжение: 28 в
Выходное напряжение: от 6 В до 28 в
Размер: 56 мм x 70 мм
Выходной ток: 10 А
Бренд: технологии
Тип интерфейса: SPI
Тип продукта: инструменты разработки управления электропитанием
Подкатегория: инструменты разработки

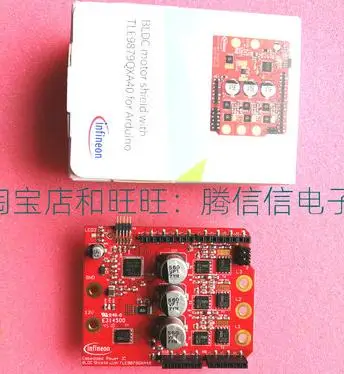

BLDCSHIETLE9879 BLDC Shield использует чип TLE9879QXA40, который является частью TLE987x семьи встроенных мощных ИС. Этот чип щит для езды на автомобиле 3 фазы электродвигатели с множество различных функций. Одна плата может управлять до четырех щитов, сложенных друг на друга через SPI. Каждый из этих щитов можно управлять самостоятельно и при желании запускать совершенно разные приложения. Щит использует три различных усовершенствованных алгоритма управления двигателем: полевое управление (FOC), обратное EMF (BEMF) и зал.

Щит также имеет полосу 3x2 pin для легкого подключения штифтов зала электродвигателя. Он позволяет потребителю легко менять параметры мотора в алгоритмах управления мотором. Весь набор данных параметров также может быть сохранен и загружен из флэш-памяти экрана или записан и считывается из.

И, наконец, щит имеет RGB светодиодный, который можно управлять светодиодный пользователем. Входящая в комплект библиотека предлагает интуитивно понятный API для быстрой настройки и настройки приложения. Штабелируемый активный щит BLDC может также использоваться в широком спектре применений.

Особенности

TLE9879QXA40 чип
Безуходный 3-х фазный мотор драйвер
Выполнена управления двигателем алгоритмы
FOC, BEMF, Hall
Контроль над через SPI
Совместим с Уно
Одновременно может использоваться до четырех щитов
Каждый щит можно управлять независимо
Параметры двигателя можно установить для каждого щита индивидуально
Простой в использовании API, что позволяет быстро настроить приложение
Высокопроизводительное управление электродвигателем BLDC в виде чипа TLE987x
Приложений

3D-printer
Многоосевые фрезерные станки с ЧПУ
Строительство робота оружия
Мультикоптер и другие радиоуправляемые приложения
Боковые зеркала для вентиляции и кондиционирования воздуха-клапанами, светильник, стеклоочиститель, сиденье-контроль
