Купить Блок управления скоростью ESD5330

Описание

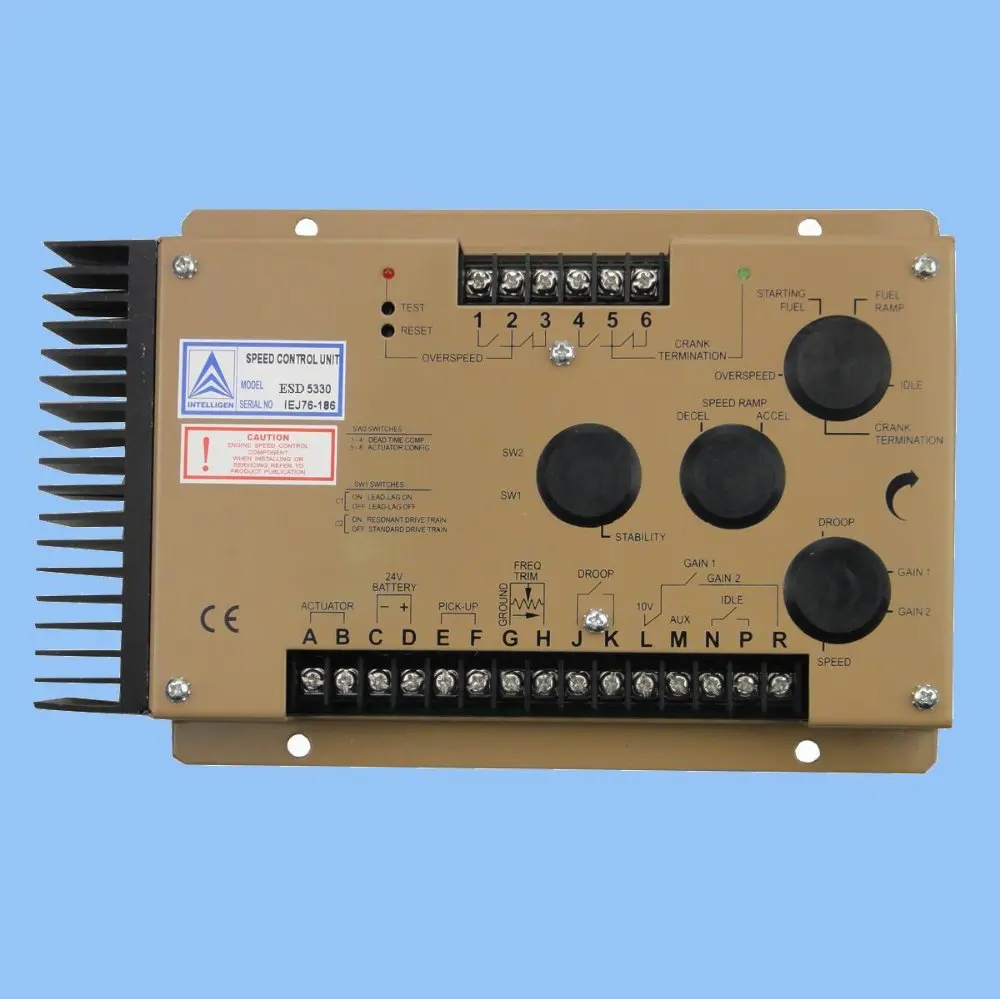

Скорость Управление блок ESD5330

1) информация о приложении:

Блок управления скоростью серии PER5330 достаточно прочный, чтобы быть помещен в шкаф управления или корпус, установленный на двигателе, с другим специализированным оборудованием управления. Монтажная плата конформационно покрыта для уплотнения Отводит влагу и сопротивляется вибрации. если вода, туман или конденсация могут контактировать с контроллером, его следует установить вертикально. это позволит любой накопившей жидкости вытекать из блока контроля скорости.

2) проводки :

Электрические соединения показаны на рис. 1. на все ваши вопросы менее 3. соединения с приводом и батареей к клеммам ABC и D должны иметь соответствующий размер по отношению к максимальному току потребляемого привода, который используется. Для длительных пробежек кабеля требуется увеличенный размер провода, чтобы минимизировать перепады напряжения.

Положительный вход батареи (+), терминал D, должен быть соединен в течение 20 А, как показано на иллюстрации для защиты проводки системы.

Магнитные датчики скорости соединения с клеммами E и F должны быть экранированы на всю длину. Датчик частоты вращения экрана кабеля следует подключать только к чехол, как показано на рисунке.

Щит должен быть изолирован, чтобы гарантировать, что ни одна другая часть не контактирует с заземлением двигателя, в противном случае, в PER5330 могут быть включены рассеянные сигналы, вызывающие нестабильную работу.

3) Технические данные:

Вход	Поставка	24 ± 20% аккумулятор VDC (переходное и обратное напряжение защищено)
	Полярности	Отрицательное основание (изолированный чехол)
	Мощность потребления	100 мА (без тока привода)
	Максимальный Привод ток	Внутреннее ограничение 9 A непрерывное
	Скорость Сенсор сигнала	0,5-50 вольт RMS
Производительность	Isochronous operation/стабильность в стабильном состоянии	± 25% или лучше
	Скорость диапазон/регулятор	1 K до 7,5 K Гц непрерывный
	Скорость дрейф с Температура	± 1 (макс.)
	Простое регулировки по часовой стрелке	25-85% номинальной скорости
	Длина свисания диапазон	Регулируемый от 0 до 5% для 1,5 изменения тока привода
	Длина свисания Adj. Макс. (K-L Jumpered)	400 Гц. ±75Hz. За 1.0A изменения
	Скорость отделка диапазон	± 200 Гц
	Пульт дистанционного управления с переменной Скорость диапазон	От 25 до 100% номинальной скорости
	Терминал чувствительность H	-105 Гц, ± 15 Гц/Вольт @ сопротивление 5 K
	Терминал чувствительность м	-130 Гц, ± 15 Гц/Вольт при сопротивлении 1 м
	Терминал чувствительность к	-685 Гц, ± 40 Гц/Вольт @ сопротивление 225 K
	Терминал чувствительность N	+ 1000 Гц, ± 50 Гц/Вольт при 8 K импедансе
На окружающую среду	Окружающая Рабочая Температура диапазон	От-40 до + 85 град. C
	Относительная влажность	До 95%
	Все поверхности	Защита от грибка и коррозии
Надежность	Вибрация	1G при 20-100 Гц.
	Шок	10 г (11 MS)
	Тестирование	100% функционально испытания

Блок управления скоростью ESD5330
