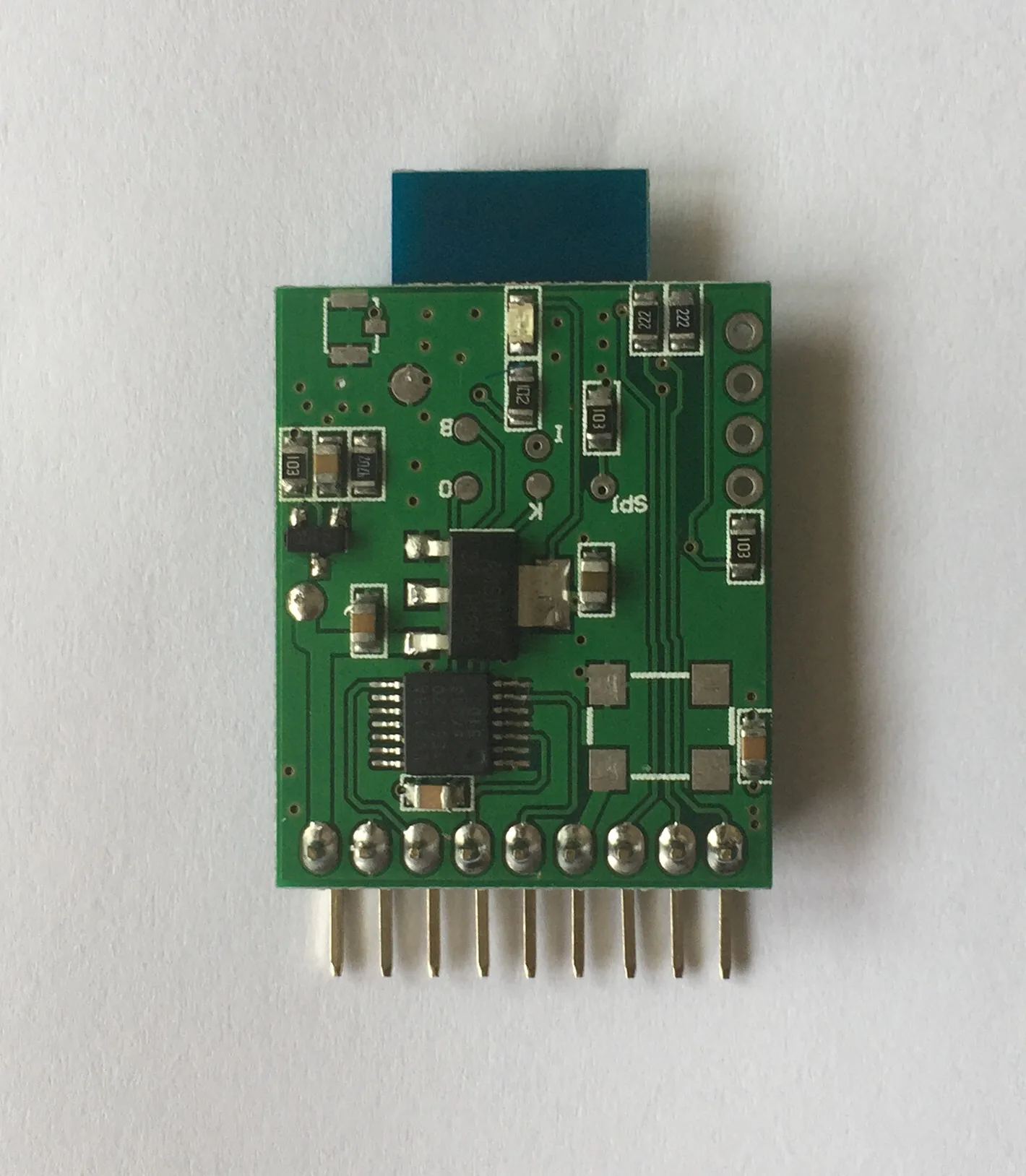

Bluetooth 4,2/5,0 стерео аудио 2S выход приемный модуль платы APT-X

Чипы Bluetooth основаны в CSRA64215/CSRA64210/QCC3003 UKCSRCompany, Bluetooth version4.2/5,0, SupportAPT-XLossless аудио передача (CSRA64215Support), быстрая скорость передачи, очень короткая задержка, лучшее качество звука.

У нас есть аудио соответствие с ним, покупка DAC, ссылка:Https://www.aliexpress.com/item/4000063646093.html

Формат выходного аудио по умолчанию: 24 позиции, 44,1 K.

Размер пластины: 30 × 25 мм. Расстояние между иглами: 2,54

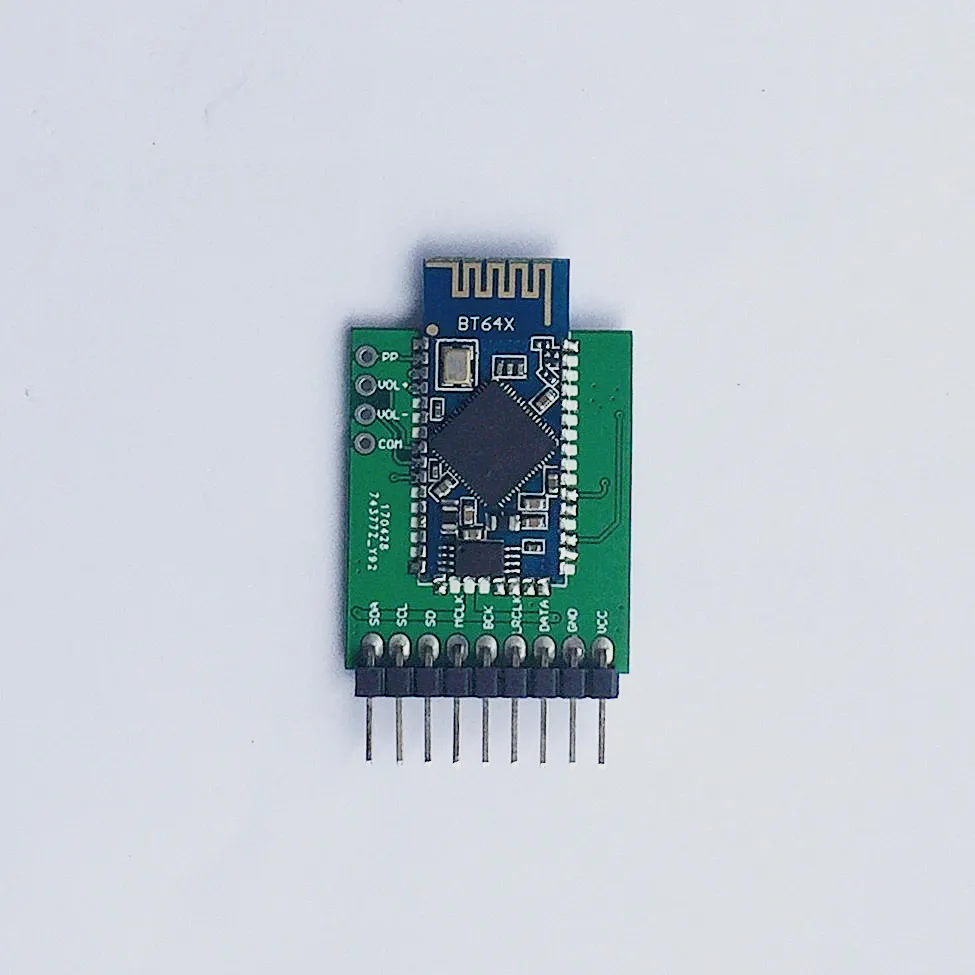

Foot Описание:

VCC: положительный полюс питания, напряжение питания 4-8 в (напряжение не должно превышать 8 в, превышение модуль сжигания)

GND: отрицательный полюс источника питания

Данные: I2S выход данных

LRCLK: I2S настенные часы

BCK: I2S серийные часы

MCLK: подвесной, активный кварцевый генератор может быть сварен, чтобы обеспечить внешние контрольные часы. (не может синхронизировать 2S)

SD: внешняя поддерживающая ножка, выход Bluetooth с Audio1.8VHigh уровнем, может использоваться для управления внешним ЦАП

SCL: подвесной, резервный 2c, текущее программное обеспечение не поддерживает

SDA: подвесной, резервный 2c, текущее программное обеспечение не поддерживает

PP: кнопка «воспроизведение паузы»

VOL +: Связывание громкости, нажмите на предыдущую песня, увеличьте на громкость

Уровень громкости:Клавиша вычитания громкости, нажмите на предыдущую песня, ниже по громкости

COM: блок питания клавиатуры

Светодиодный Статус:

Светодиодный фонарик: соответствие состояния, в этом состоянии Bluetooth можно проверить по мобильному телефону.

СветодиодныйСвет, как правило, на: Состояние подключения, означает, что Bluetooth установила соединение

Светодиодный разветвитель 2 S Flash один раз: положение в состоянии

Схема проводки выглядит следующим образом:

И схема подключения ЦАП:

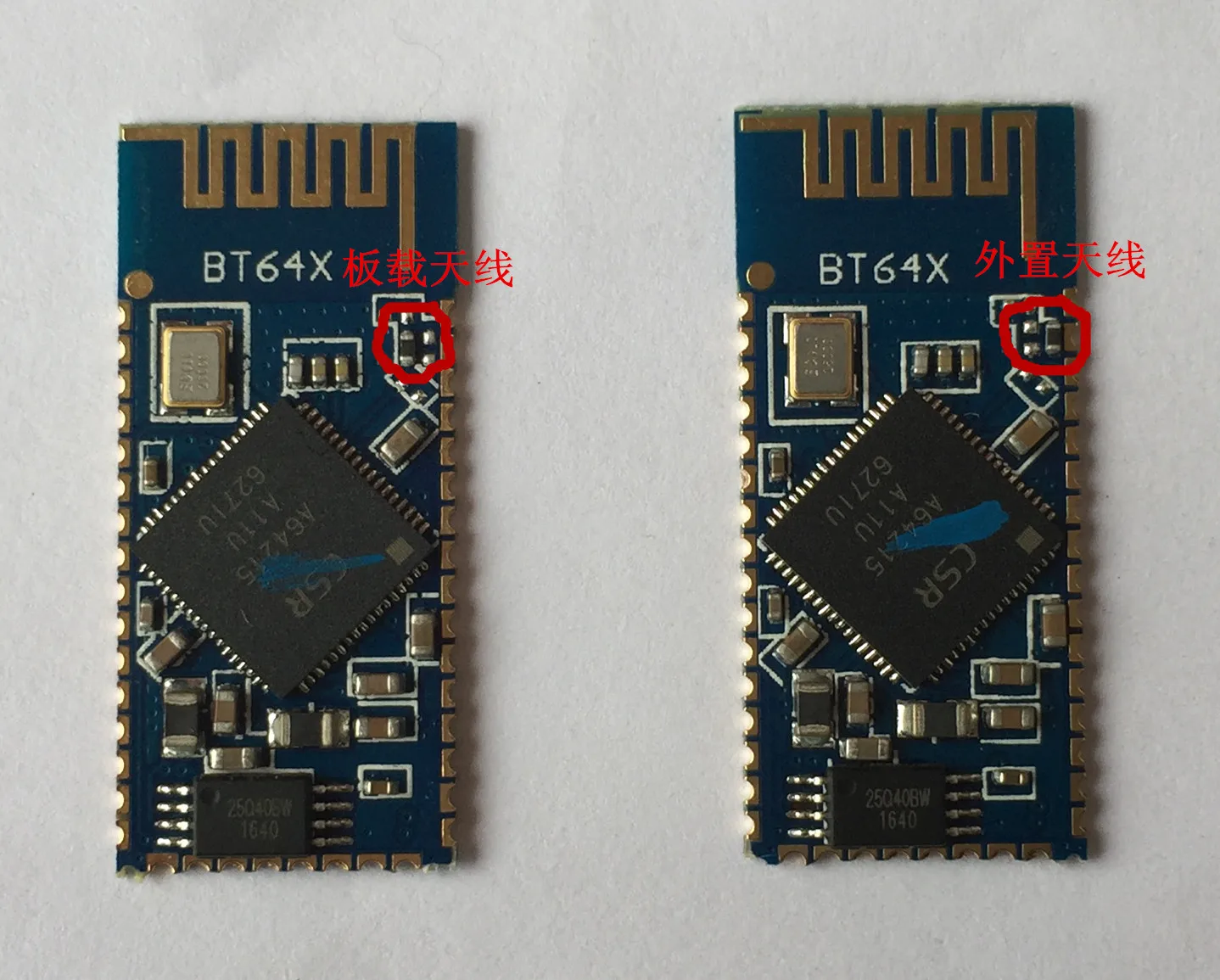

Будьте внимательны: внешняя антенна забронирована, доставка подвешивается, не имеет значения, необходимо изменить резистор на модуле, использовать внешнюю антенну, внешнюю антенну для металлического шасси. завершения модификации; метод выглядит следующим образом:

Различия между CSRA64215 и CSRA64210:

CSRA64215 поддержка APT-XLossless декодирования,

CSRA64210I не поддерживает его.
