1. Этот модуль подходит для модификации усилителя мощности, платы усилителя мощности DIY. Предварительный усилитель и другое аудио оборудование. Традиционная Проводная передача преобразуется в Беспроводную Bluetooth-передачу.

2. в модуле используется высококачественный bluetooth-чип Qualcomm 5,0.

3. высокая версия Bluetooth 5,0 гарантирует высокоскоростную передачу данных, так что аудио данные передаются аналоговый усилитель без потери. Для того чтобы достигнуть беспроводной уровень hifi Качество звука.

4. модуль поддерживает 16 бит/48 кГц без потерь, и уровень качества звука достигает уровня CD. Это действительно lossless приемный модуль Bluetooth.

5. модуль предназначен для приема Bluetooth, и чип декодера PCM5102A выводит стандартный аналоговый звуковой сигнал. Он может непосредственно предоставить аудио сигналы на преамп или пост аналоговый усилитель. Дополнительный декодер DAC не требуется.

6. Чтобы облегчить DIY, модуль разработан с входом AUX для легкой внешняя проводка. Оригинальное импортированное высокоточное реле NEC используется для переключения между AUX и Bluetooth. Вход AUX не обрабатывается любым чипом. Выход переключается непосредственно реле. Обеспечить без потерь Выход AUX аудио к усилителю.

Интерфейс Описание:

1 DC разъем питания интерфейс. GND является отрицательным полюсом блока питания, + 12 В является положительным полюсом блока питания. Широкий диапазон напряжения: DC6-36V

2 AUX аудио интерфейс, LINE_INR вход правого канала. GND соприкосновения. LINE_INL левый канал вход

3 аудио выходной интерфейс, R_OUT выход правого канала, GND общего заземления, L_OUT выход левого канала

4 Переключатель Звука реле. NEC оригинальные импортные. Гарантированное качество звука и срок службы.

5 антенна Bluetooth интерфейс пряжки для внешней 2,4g антенны. Улучшенный прием сигнала Bluetooth. Открытый и свободный до 20 метров или более. Установите внешнюю антенну для поддержки через стену. Если модуль установлен в металлическом корпусе. Установите внешнюю антенну (антенна 2,4G маршрутизатора) для обеспечения полного приема сигнала. Например, пластиковая внешняя зарядка или деревянный корпус не требует внешней антенны.

6 Bluetooth индикатор работы 1

7 Bluetooth индикатор работы 2

Примечание:

Если Bluetooth работает, усилитель имеет небольшой шум или помехи. Добавьте маленький источник питания 6-36 в 500 мА или более. Если модуль Bluetooth является самостоятельным, проблему уровня шума можно решить.

Обмен питанием с устройством подвержен общим помехам.

Посылка включает в себя:

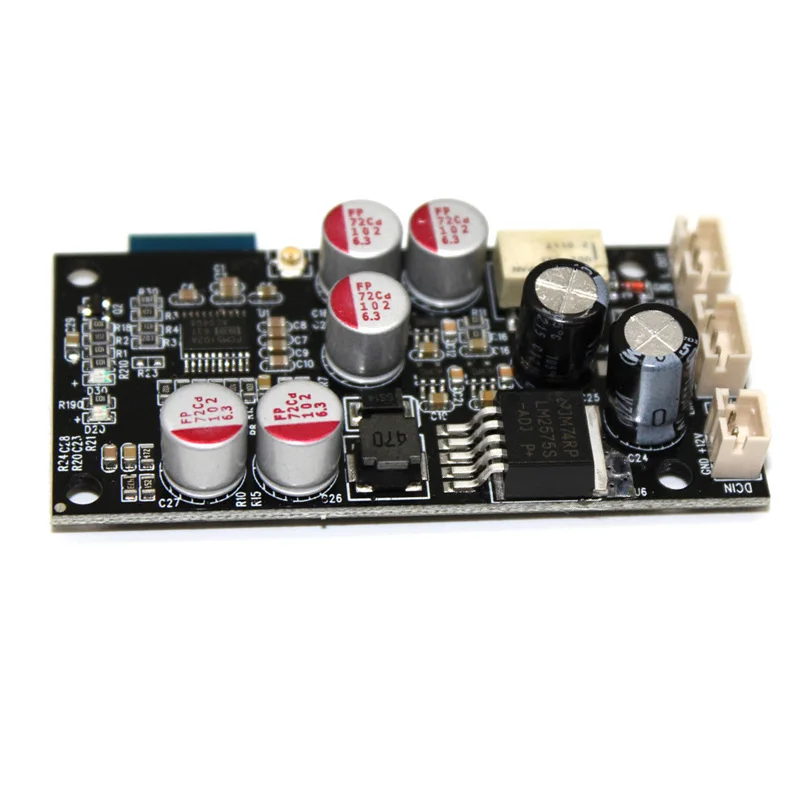

1 шт. Bluetooth 5,0 декодер плата DAC Bluetooth аудио приемник с антенной
