BME280 5 в 3,3 В цифровой датчик температуры и влажности атмосферный датчик давления модуль IEC SPI 1,8-5 в GY-BME280

Особенности:

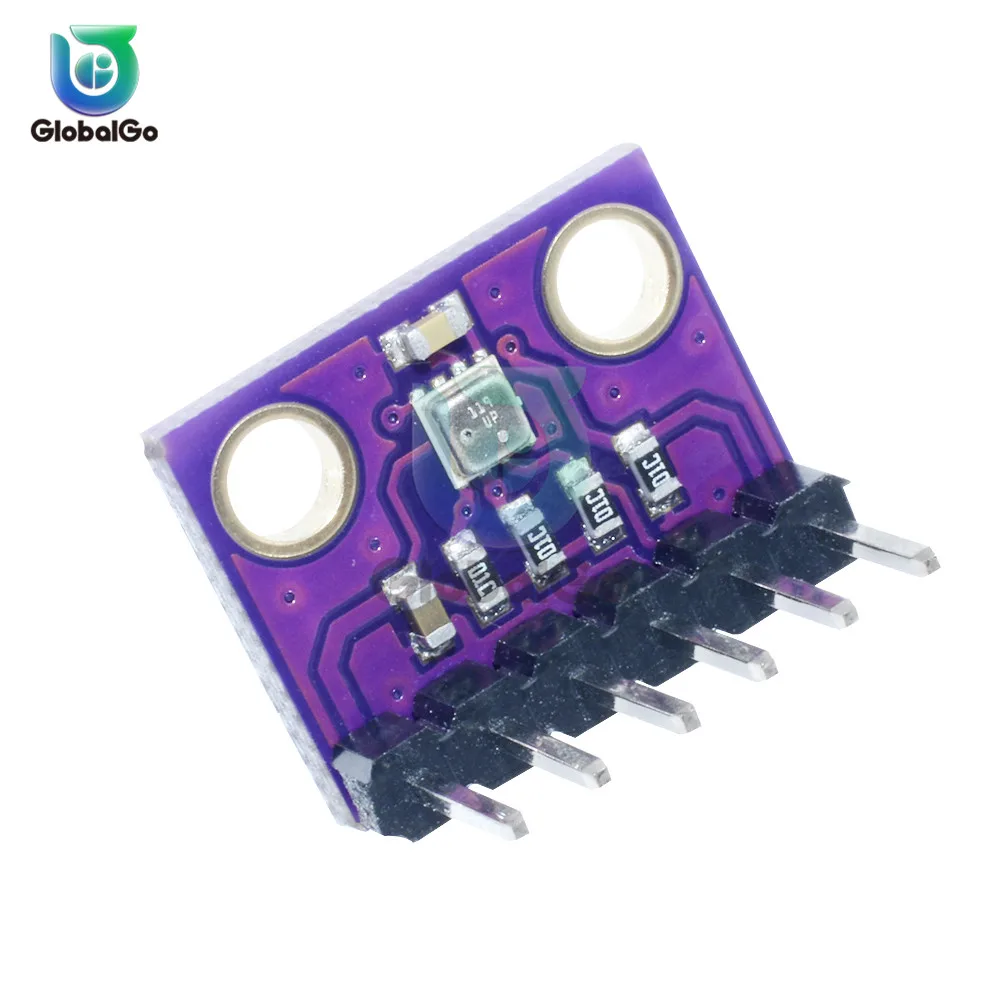

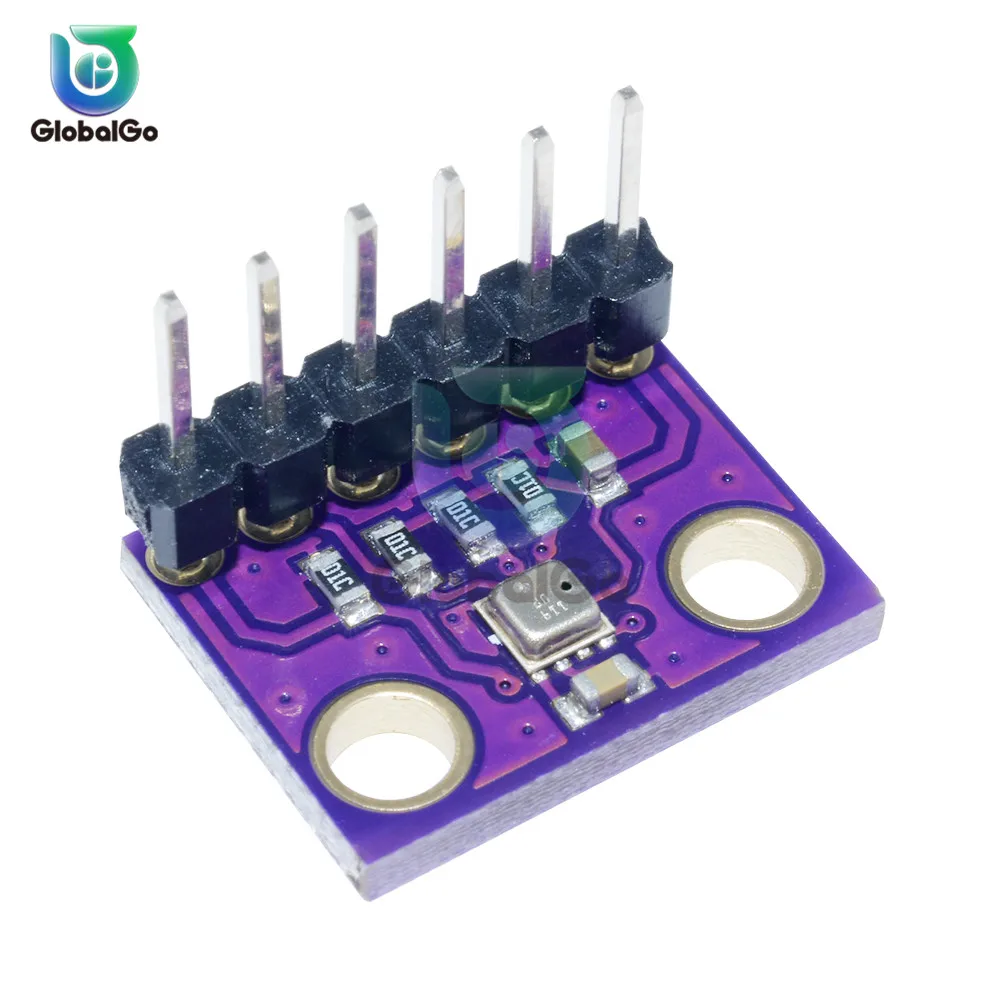

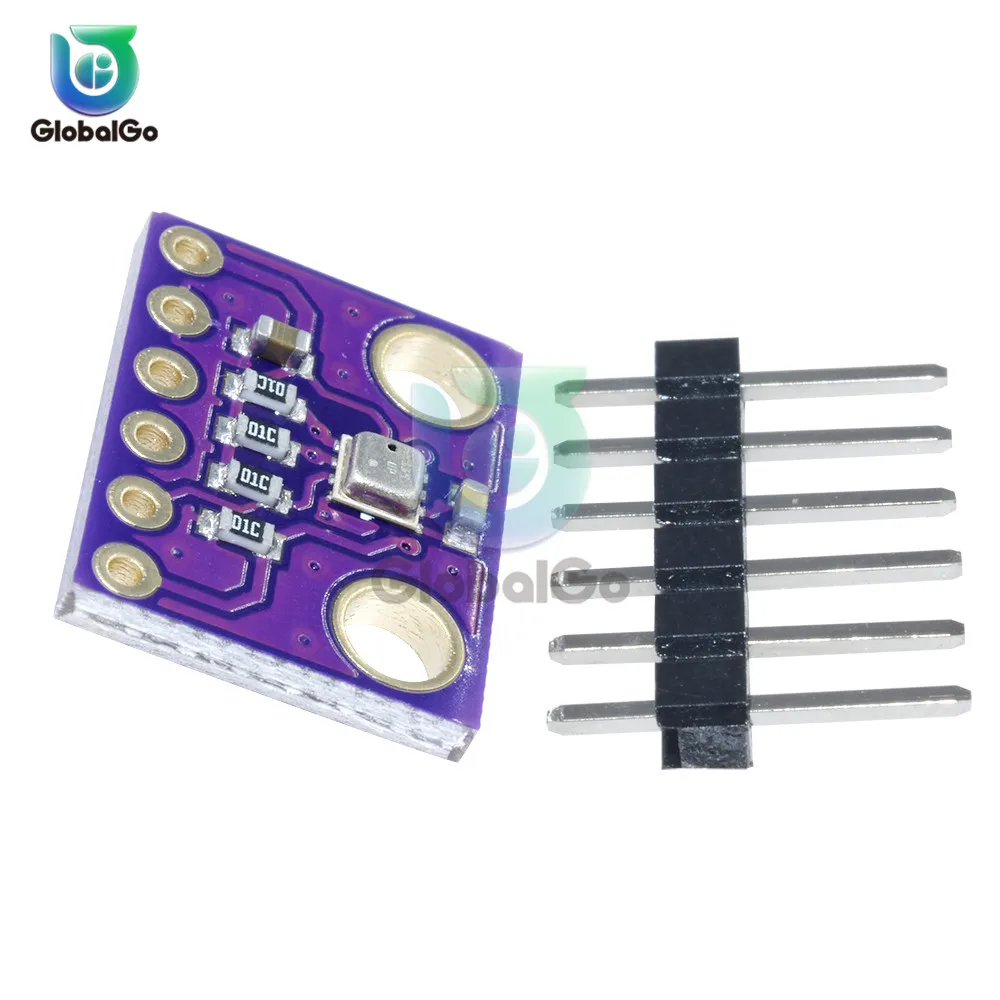

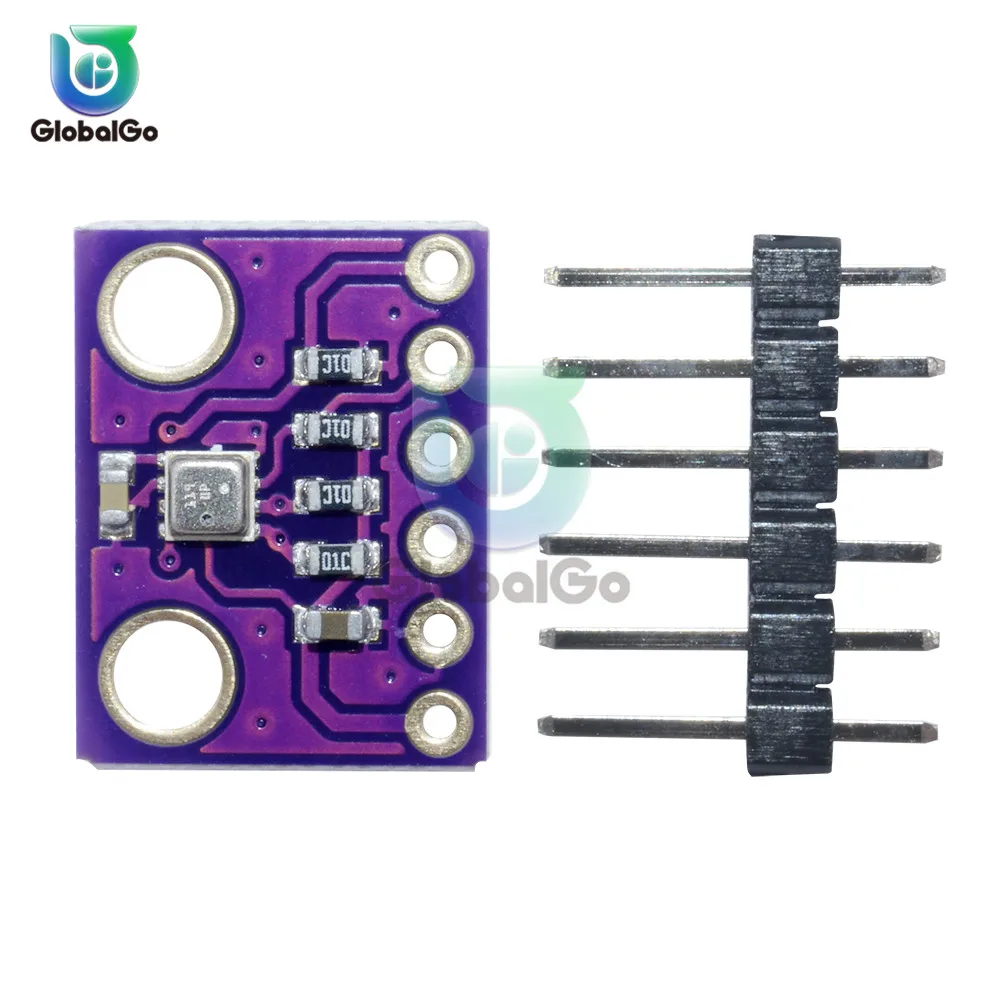

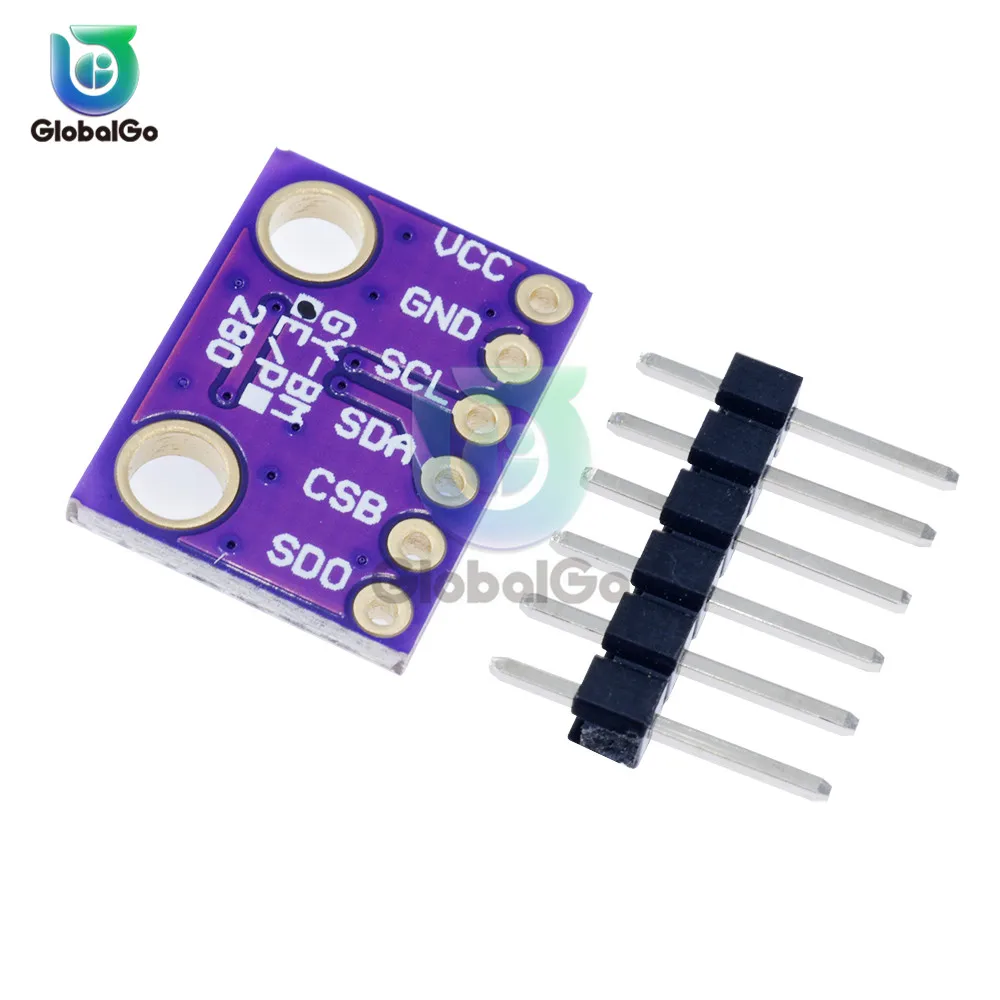

ME-BME280-это коммутационная плата с датчиком температуры, влажности и давления ME280.

Комиссия по выбору I2C адрес Джемпер (припой ссылка GS2), I2C подтягивающие резисторы, 7 штыревой разъем 2,54 мм, и двумя монтажными отверстиями 3,5 мм.

Установка платы по умолчанию; Одиночная силовая рейка Vdd = Vdd_IO (паяльная ссылка GS1), подтягивающие резисторы (R2, R3) 10 k, селектор протокола резистор 0ohm (R1), разъемные конденсаторы 0,1 мкФ на обоих контактах питания Vdd & Vdd_IO.

Если вы подключаете плату к обеим силовым рельсам VDD_IO 1,8 V и VDD 3,3 V обязательно удалите перемычку силового рельса GS1!

Цифровой интерфейс IEC (до 3,4 МГц) и SPI (3 и 4 провода, до 10 МГц)

Напряжение питания VDD основной Диапазон напряжения питания: 1,71 в до 3,6 В

Диапазон напряжения интерфейса VDDIO: от 1,2 в до 3,6 В

Потребление тока 1,8 мкА @ 1 Гц влажность и температура

Давление и температура 2,8 мкА @ 1 Гц

3,6 мкА @ 1 Гц влажность, давление и температура

0,1 мкА в спящий режим

Рабочий диапазон:-40... + 85 C, 0... 100% rel.

Влажность: 300... 1100 hPa-датчик влажности и датчик давления могут быть независимо включены/отключены
