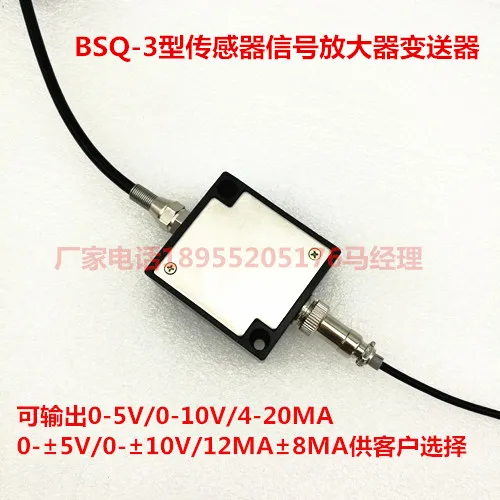

BSQ-3 усилитель тензодатчика с PLC~ 0-10 V/4-20MA передатчиком

Усилитель сигнала датчика BSQ-3 усилитель сигнала датчика оснащен небольшим сигналом точный усилитель цепи, регулирование внутреннего напряжения, мост постоянного тока, преобразование напряжения и тока, соответствие импеданса, линейная компенсация, компенсация температуры и т. д., ток, выходное напряжение сигнала, 4 ~ 20 мА, 0 ~ 10 мА, 0 ~ 5 В, 1 ~ 5 в непосредственно интерфейс с автоматический контрольный инструмент или сеть с компьютером, передатчик имеет стандартный сигнал внешней нулевой регулировки, функция усиления внешней регулировки.

Технические показатели:

Вход: мВ сигнал уровня напряжения

Выход: 1,5 мВ/В или

От 0 до 5 В, от 1 до 5 В, от 0 до 10 мА, от 4 до 20 мА

Напряжение возбуждения: 10 в или 12 В, 15 В, 24 В (DC)

Рабочая температура:-20 ~ 80 °C

Выбор

Модель

Форма

Количество каналов

Выходной сигнал

Генераторные синхронизации для возбуждения напряжения постоянного тока

BSQ

А

1

1 канал

Я

В настоящее время

10

B

2

2 каналов

V

Напряжение

12

3

3 канала

F

Частота

15

4

4 канала

Двадцати четырех

Передатчик клеммной колодки

Передатчик Входное напряжение:

1 -- мощность датчика + (красный)

2 -- источник питания датчика-(зеленый)

3 -- сигнал датчика + (желтый)

4-датчик сигнала-(белый)

5-защитный слой

Передатчик мощность на выходе:

1-мощность + (красный)

2-power-(зеленый)

3-сигнал + (желтый)
