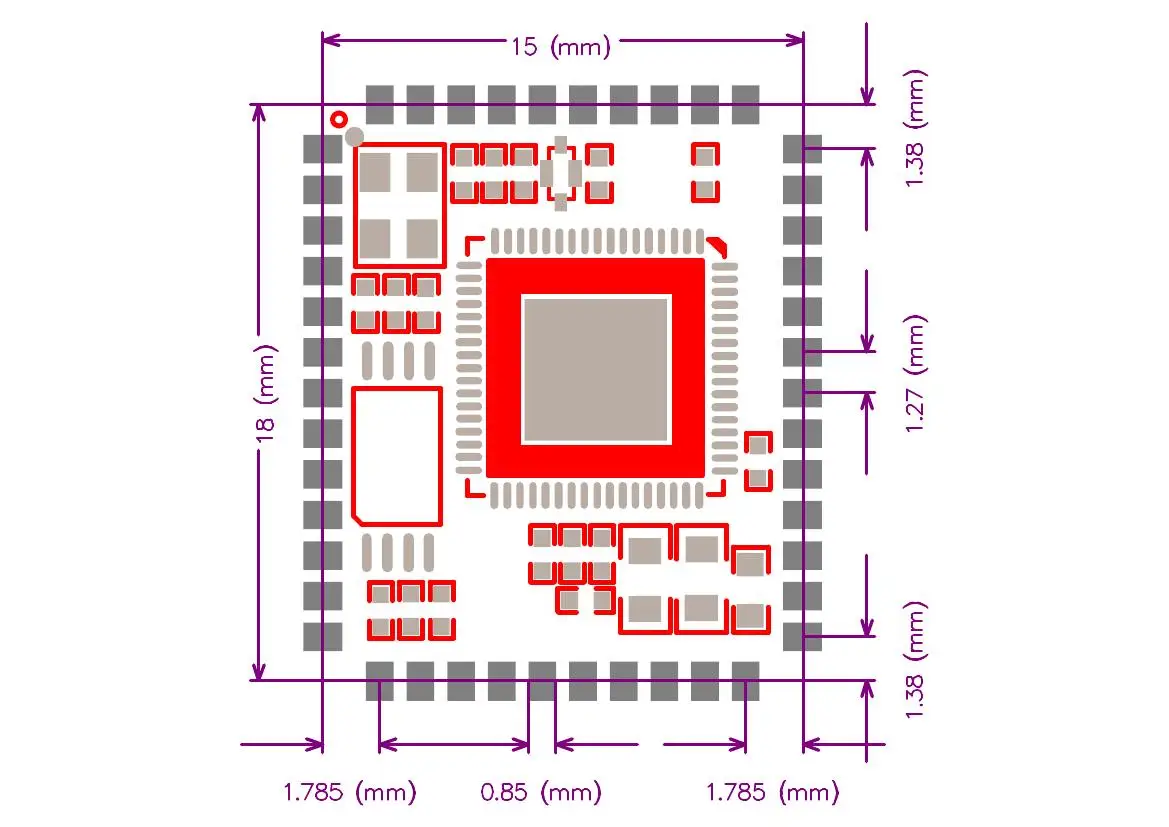

BTM625-B/CSRA64215 стерео Bluetooth 4,2 аудио модуль Aptx-ll модуль I2S выход TWS

BTM625-B аудиомодуль Bluetooth, используйте чип CSRA64215, поддержка A2DP, AVRCP, HFP, TWS, AAC, I2S, APTX, APTX-LL и т. д. Используйте микросхема флеш-памяти 4 M SPI

Обратите внимание:

1. Стопа модуля относительно плотная, что требует хорошей сварочной основы. Модуль перед поставкой теста, Оловянная после не возврата денег!

Покупка переносных пластин для легкой сварки (Стандартный 2,54 интервал)

2. Аудио модуля CSR bluetooth является дифференциальным выходом, который должен быть преобразован в одноконечный выход (левый канал, правый канал и аудио общий терминал), добавив операционный усилитель или аудио усилительная схема.

3. Предоставляются только данные приложения модуля, а именно спецификация модуля bluetooth и контрольная схема модуля bluetooth.

4. Поддержка управления приложением, можно увидеть информацию по bluetooth и изменить эквалайзер (дополнительные функции для изучения): http://www.cisdo.cn/post/43.html

Будьте внимательны: модуль Bluetooth имеет плотную опору, нужно сочетать периферическую цепь, чтобы работать правильно, поэтому нам нужно определённое основание цепи и сварочные технологии!

BTM625-B спецификации модуля Bluetooth адрес загрузки:

Http://www.tianjiarun.com/down/down_1/2016-01-30/37.html (скопируйте ссылку на новое окно)

BTM625-B Bluetooth модуль Справочная схема адрес загрузки:

Http://www.tianjiarun.com/down/down_11/2019-03-05/62.html (скопируйте ссылку на новое окно)

Документация программного обеспечения:

Название Bluetooth: динамик BT

Примечание: высокий уровень ключа является эффективным (MFB высокий уровень 3,3 В, PIO высокий уровень 1,8 в)!Кроме того: это порт PIO, а не фактический PIN, вам нужно проверить спецификацию, чтобы увидеть фактический PIN!

Ключ инструкции заключаются в следующем:
MFB: высокий уровень загрузки, низкий уровень выключения (время включения модуля, PIN30Need низкий уровень, схема задержки для запуска питания, не может вытянуть напрямую, загрузка автоматически входит в режим сопряжения)
PIO6: Управление усилителем, включающим ногу (с аудиовыходом, выход высокого уровня 1.8v)
PIO8: Короткое нажатие на воспроизведение/Приостановить/ответить/повесить, длительное нажатие 1 отклонение вызовов за считанные секунды
PIO1: Короткое нажатие на предыдущую песня, ниже по громкости
PIO0: нажмите на следующую песня, увеличьте на громкость

Специальный Функция Описание:
PIO8: Длительное нажатие 3 секунды, принудительное включение в режим сопряжения, длительное нажатие 6 секунд чистый список пар
PIO8 + PIO1: длинный press1SECOND в SEARCHTWSPattern (только limitedCSRA64xxx/QCC300xBluetooth серии)
PIO8 + PIO0: длинный press1Second вход SearchedTWSPattern (только limitedCSRA64xxx/QCC300xBluetooth серии)
PIO1 + PIO0: длинный press1Seconds offTWS (только limitedCSRA64xxx/QCC300xBluetooth серии)

BTM625-B/CSRA64215 Bluetooth * 1
