Описание
C2Серия датчика тока с эффектом Холла
Технические характеристики
Датчик тока с открытым контуром на основе принципа эффекта холла. Используется для измерения переменного тока, постоянного тока, импульсного и смешанного тока
Электрические характеристики
| Тип | C2-100A | C2-200A | C2-300A | C2-400A | C2-500A | |
| Основной Номинальный входной ток | 100 | 200 | 300 | 400 | 500 | А |
| Диапазон измерения первичного тока | 0-± 200 | 0-± 400 | 0-± 600 | 0-± 800 | 0-± 1000 | А |
| Вторичный Номинальное выходное напряжение | 4±1% | V | ||||
| Напряжение питания | ±12 -- ± 15 | V | ||||
| Потребляемый ток | 20 + | MA | ||||
| Изоляция напряжения | 3 кВ/50 Гц/1 мин | |||||
| Линейность | <1 | % FS | ||||
| Нулевое напряжение сдвига | (TA = 25 °C) <± 25 | МВ | ||||
| Остаточного напряжения | <± 25 | МВ | ||||
| Термальность дрейф в виде буквы V0 | <± 1 | МВ/°C | ||||
| Время отклика | ≤7 | МКС | ||||
| Частотная полоса пропускания (-3 дБ) | DC--20 | КГц | ||||
| Рабочая температура | -40 -- + 85 | °C | ||||
| Окружающая температура хранения | -40 -- + 125 | °C | ||||
| Сопротивление нагрузки | (TA = 25 °C) ≥10K | Ω | ||||

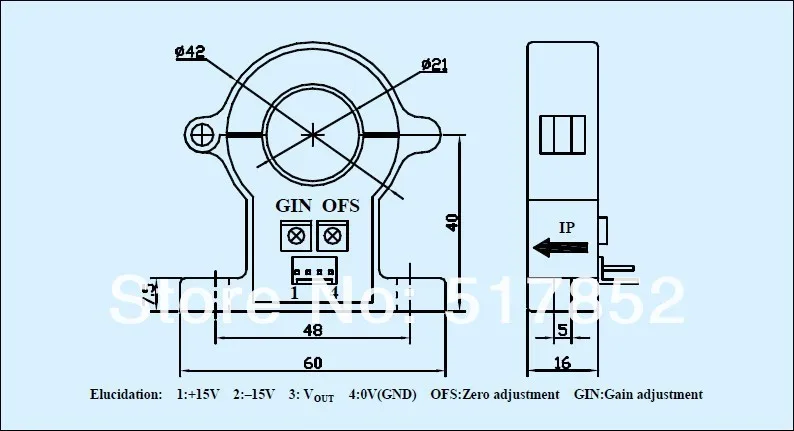

Размеры рисунка (мм)
Примечания
· Неправильное подключение может привести к повреждению датчика. Является положительным, когда IP протекает в направлении стрелки.
· Динамическая Производительность (di/dt и время отклика) лучше всего с первичным стержнем в центре сквозного отверстия.
Особенности
Датчик эффекта Холла с открытой петлей
Шинопровод крепления или панели
Преимущества
Низкое энергопотребление
Сплит-ядро легко для установки
Высокая Изоляция между первичным и вторичным контуром
Сквозное отверстие, без вставок потери
Приложений
Электропитание для телекоммуникационной связи (мониторинг и измерение)
Источник бесперебойного питания (UPS)
Переключаемый режим питания (SMPS)
Электрические химии
Батарея поставляется приложений
Характеристики
- Номер модели
- C2
- Бренд
- HEYI
- Фаза
- Одна
- Количество обмоток
- Автотрансформатор
- Индивидуальное изготовление
- Да
