Пожалуйста, обратите внимание: пожалуйста, выберите соответствующую модель, чтобы сделать фотографии., спасибо!

Этот модуль предоставляет только спецификации, схематическая схема, компонентная посылка (не providedPCB), обратитесь в службу поддержки клиентов для получения этой информации после получения товара., но как разработать, пожалуйста, от официальной информации о загрузке.

Материнская плата описана следующим образом:

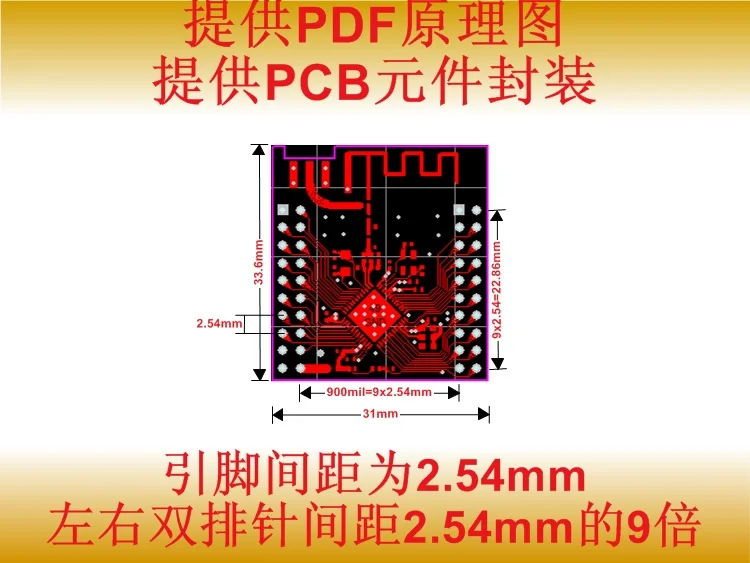

【Module изображение introduction】

【Cc2650 CC2640 WaitTIOfficial Introduction】

CC2640 является лицом Bluetooth Смарт беспроводное приложение MCU 。

Это устройство относится к серии CC26xx экономичного высокоэффективного сверхнизкого энергопотребления 2,4 GHz RF устройства 。 (полюс) (низкий) Активный RF и MCU ток и низкое энергопотребление режим Слива обеспечивают отличный Срок службы батареи, позволяет использовать небольшие кнопочные батареи в области сбора энергии.

CC2640 содержит одну 32 бит ARM Cortex-M3 процессор, ту же частоту, основной процессор 48 МГц, богатый периферийный набор функций, включает в себя уникальный сверхнизкий уровень мощности контроллер датчика, подходит для подключения внешних датчиков и когда система находится в спящем режиме/или самостоятельно собирает моделирование и цифровые данные.

С этой функцией, CC2640 стать фокусом на срок службы батареи, идеально подходит для небольших размеров и простых и практичных приложений.

Контроллер Bluetooth с низким энергопотреблением, встроенный в rom, и в ARM Cortex?-M0 работает отдельно на процессоре. Эта архитектура улучшает общую производительность системы и энергопотребление, а также выпускает флэш-память для питания.

Особенности

Микро-регулятор

1. Мощная рукоятка Cortex-M3

2. Оценка EEMBC CoreMark: 142

3. До 48 МГц тактовая частота

4. 128 Кб программируемая флеш-память в системе

5. 8КБ кэша статическая ram (S ram)

6. 20 КБ сверхнизкий ток утечки SRAM

7. 2 Pin cJTAG и JTAG отладка

8. Поддержка беспроводного обновления (OTA)

Контроллер датчика сверхнизкой мощности

1. Может работать независимо от остальной системы

2. 16 битная архитектура

3. 20кб Ультра низкий ток утечки код и SRAM данных

Эффективная архитектура размера кода, загрузочный драйвер ПЗУ в, Bluetooth контроллер низкой энергии, и загрузчик

Посылка соответствия требованиям по ограничению на использование опасных материалов в производстве Стандартный

1. 4 мм × 4 мм RSM QFN32 (10 One GPIO)

2. 5 мм × 5 мм RHB QFN32 (15 One GPIO)

3. 7 мм × 7 мм RGZ QFN48 (31 One GPIO)

Периферийные устройства

1. Все цифровые периферийные контакты могут быть подключены к любому GPIO

2. 4 универсальным модуль с таймером (8 × 16 бит или 4 × 32 Bit, все принимает ШИМ)

3. 12 бит аналого-цифрового преобразователя (АЦП), 200MSPS 、 8 каналов аналогового мультиплексирования

4. Продолжительность компаратора

5. Аналоговый компаратор сверхнизкой мощности

6. Программируемый источник постоянного тока

7. 1x UART

8. 2x SSI (SPI, μW и TI)

9. I2C

10. I2S

11. Часы реального времени (RTC)

12. AES-128 модуль безопасности

13. Генератор истинных случайных чисел (TRNG)

14. 10. 15 или 31 один GPIO, в зависимости от используемых вариантов посылка

15. Поддержка 8 конденсатор с алюминиевой крышкой, зондирования кнопка

16. Встроенный датчик температуры

Внешний Системы

1. Внутри шт DC-DC конвертер

2. Очень мало внешних компоненты

3. С SimpleLink CC2590 и CC2592 бесшовная интеграция расширителя диапазона

4. И принять 4 мм × 4 мм и 5 мм × 5 мм QFN инкапсулированный SimpleLink CC13xx контактный совместимый

Низкое энергопотребление

1. Широкий диапазон напряжения питания

2. Нормальное рабочее напряжение: от 1,8 в до 3,8 в

3. Режим внешнего регулятора: от 1,7 В до 1,95 в

4. Активный режим RX: 5.9mA

5. Активный режим TX (0dBm): 6.1mA

6. Активном режиме TX (+ 5dBm): 9.1mA

7. Активный режим MCU: 61μA/МГц

8. Активный режим MCU: 48,5 CoreMark/mA

9. Активный контроллер датчика: 8,2 μA/МГц

10. Ток в режиме ожидания: 1μA (RTC Run, ram/cpu Keep)

11. Ток выключения: 100 на (Пробуждение при возникновении внешнего события)

RF (RF) часть

1. 2,4 ГГц радиочастотный приемопередатчик, Соответствует Bluetooth низкое энергопотребление (BLE) 4,1 спецификации

2. Отличная чувствительность приемника (BLE соответствующая-97dBm), селективность и блокировка производительности

3. До + 5 дБм Программируемая Выходная мощность

4. Одиночный или дифференциальный RF интерфейс

5. Подходит для систем, которые соответствуют различным мировым спецификациям RF

(Один) ETSI EN 300 328 (Европа)

(Два) EN 300 440 2 класс (Европа)

(Три) FCC CFR47 первая 15 часть (Соединенные Штаты)

(Четыре) ARIB STD-T66 (Япония)

Инструменты и окружающая среда

1. Полностью функциональный недорогой комплект для разработки

2. Для различной конфигурации RF различных эталонных конструкций

3. Программное обеспечение ПК для прослушивания пакетов

4. Студийный контроллер датчика

5. SmartRF Studio

6. SmartRF Flash Programmer 2 (должен usexds100v3Simulator, jlinkне может использовать это программное обеспечение)

7. IAR встроенный верстак (Подержанный рычаг)

8. Code Composer Studio

Применение

1. Автоматизация дома и зданий

2. Сетевая бытовая техника

3. Освещение

4. Безопасный дом для вашего ребенка,

5. Шлюз

6. Безопасности Системы

7. Промышленности

8. Логистики

9. Производство и производство

10. Автоматизации

11. Учёта материальных активов и Управление

12. Пульт дистанционного управления Дисплей

13. Кабель с разъемом для подзарядки

14. HMI

15. Системы контроля доступа

16. Продажа в розницу

17. Маяки

18. Рекламная продукция

19. Электронная полка Этикетка (ESL)/ценник

20. Пункт продажи/платежная система

21. Здоровье и медицинское обслуживание

22. Термометр

23. SpO2

24. Измеритель уровня глюкозы в крови и измеритель кровяного давления

25 лет. Вес весы

26. Для контроля за жизненно важными показателями мониторинга

27. Слуховой аппарат

28. Видов спорта и Фитнес оборудование

29. Монитор активности и фитнес-трекер

30. Монитор сердечного ритма

31. Бег датчик

32. Велосипед датчик

33. Часы для занятий спортом

34. Оборудование для тренажерного зала

35. Группа спортивный инвентарь

36. HID

37. Пульт дистанционного управления

38. Клавиатура и Мышь

39. Игра

40. Аксессуары

41. Игрушки

42. Трекер

43. Чемодан тег

44. Беспроводные продукта

'
