Части 3d принтера MKS TB6600 двухфазный гибридный контроллер шагового двигателя 45 в 0,2-5A для MKS Gen l

Особенности:

PWM Чоппер одночипового биполярного синусоидального микро-шагового двигателя.

Процесс BiCD 0,13 (50 в), нижний Рон: 0,4 Ω (тип).

Напряжение на выходе: VCC = 50 В.

Выходной ток: IOUT = 5,0 A (Абсолютные максимальные оценки, пиковые, в пределах 100 мс); IOUT = 4,5 A (рабочий диапазон, максимальный. Значение); больше шаговых двигателей

Защита от термического отключения (TSD).

Защита от блокировки под напряжением (UVLO).

Защита от перегрузки по току (ISD).

Двойной входной порт: анти-обратная структура IDC haeder (8pin симметричный вход) и HT-396-4pin вход (костюм для DIY).

Плавное регулируемое эталонное напряжение.

Совместим с шаговым двигателем CNC.

Предлагаем решение для замены ЧПУ на 3d принтер.

Размер платы: 50,5*50 мм; переноска 50*50*23 мм алюминиевый теплоотвод, Который Строит-в фиксации отверстие и соединительное отверстие.

Авто половина тока, энергосбережение.

Фотоэлектрическая изоляция, используемая во входном порте, совместима с более высоким уровнем привода.

Программируемый микро шаг-1/1, 1/2A, 1/2B, 1/4, 1/8, 1/16.

Доступная цена.

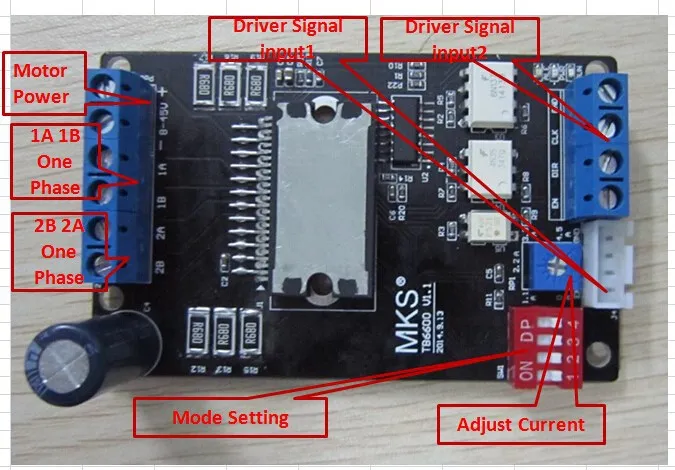

MKS TB6600 разъем
