Чип BF609/чип ADI/BF609KBCZ-5/BF609BBCZ-5/BF608/BF607

Основной применение

Высокопроизводительный двухъядерный процессор Blackfin!

Расширенная система помощи водителю (ADAS)

Машина видения и робототехники для промышленных производственных систем

Анализ системы безопасности и мониторинга

Сканер штрих-кодов

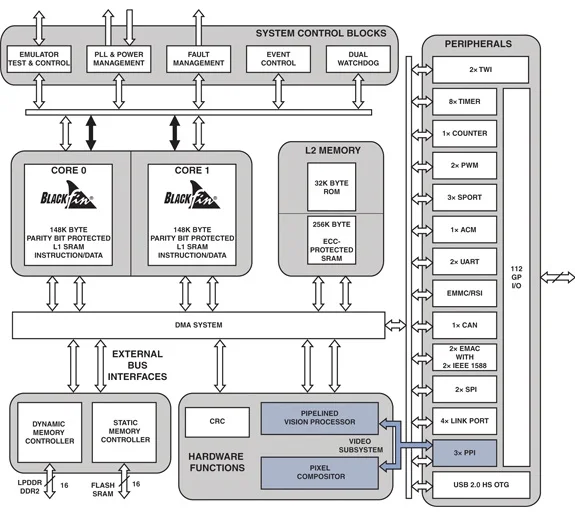

ADSP-BF609 процессор Blackfin оптимизирован для встроенных приложений для визуального и видеоанализа, используя двухъядерный процессор для цифровой обработки сигналов с фиксированной точкой и уникальный процессор pipelined vision (PVP). PVP-это набор функциональных модулей рядом с ядром Blackfin, предназначенный для ускорения обработки изображений и снижения общей полосы пропускания.

К другим функциям относятся высокопроизводительная усовершенствованная структура, большая память на микросхемах и богатый набор периферийных устройств и расширенные варианты подключения. кроме того, процессор adsp-bf609 имеет встроенные функции, подходящие для безопасных приложений, в том числе CRC, parity и ECC защита для защиты памяти внутри модуля внутренней памяти и блока управления неисправностями.

Процессор adsp-bf609 идеально подходит для многих встроенных приложений зрения, таких как передовые системы помощи водителю (ADAS), зрение машины и робототехнические системы для промышленных производственных систем, анализ системы безопасности и мониторинга и сканеры штрих-кодов.

Особенности и преимущества

Два ядра Blackfin с производительностью 500 МГц/1000 MMAC (всего 2000 MMAC) подходят для тяжелых приложений обработки сигналов.

552 K байт встроенной SRAM, включая 148 КБ L1 SRAM на ядро, поддержка четности и 256 Кб общей SRAM L2, которая поддерживает ECC.

Процессор Pipeline vision (PVP), поддерживает HD.

Pixel синтезатор.

Полностью интегрированный контроллер DMA поддерживает передачу DMA со всеми встроенными и выключенными ЧИПАМИ памяти и периферийных устройств.

Три усовершенствованный параллельный дополнительными экранами (ePPI) Поддержка до 24-bit data ширина МСЭ-Р bt.656 режим, а также может напрямую подключаться к ЖК tft панели, параллельный постоянного тока в постоянный преобразователи, приставка IPTV и декодеры датчики изображения и другие периферийные устройства общего назначения.

3 синхронных последовательных порта (спорт), поддержка I2S, завернутый 2S, левопривязанные пары образцов и режим TDM.

USB 2,0 HS OTG.

Интерфейс мобильной памяти (RSI).

2 10/100 Ethernet macs, Поддержка IEEE 1588.

Интерфейс сети контроллера (CAN).

4 канала портов, Поддержка 8-битных широкий DMA передачи данных.

2 часового таймера и 8 таймера/счетчика, поддержка PWM.

CRC двигателя.

Два SPI совместимых порта поддерживают хост и рабочие режимы.

2 UART и 2 двухлинейный интерфейс.

Два 16-бит широтно-импульсная модуляция (ШИМ) каналов.

19x19 мм CSP BGA упаковка.

Температурный диапазон для коммерческого, промышленного и автомобильного применения.
