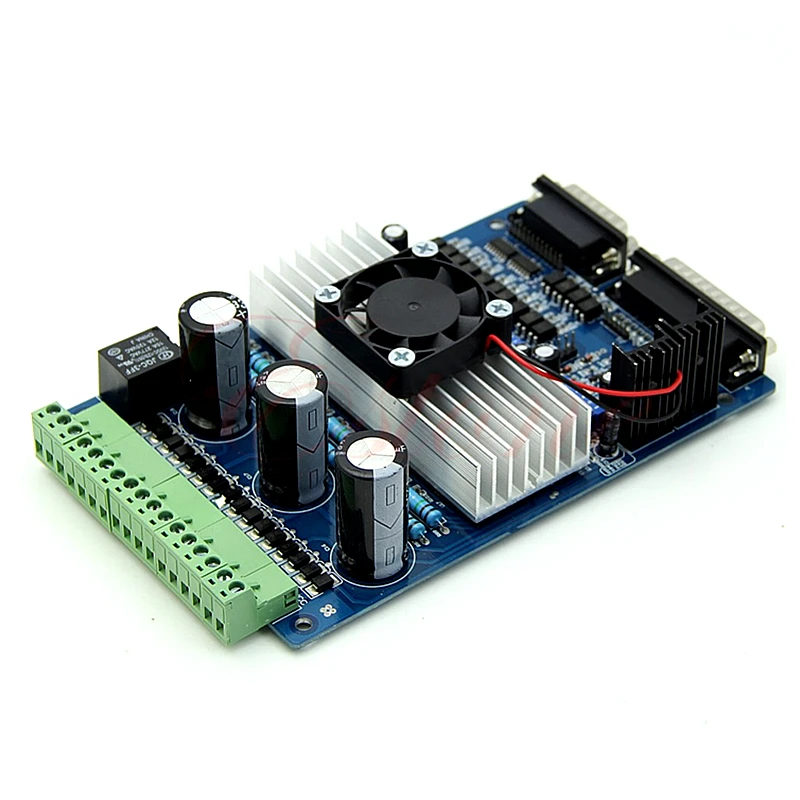

ЧПУ контроллер TB6560 3 оси 4 оси шаговый двигатель драйвер mach3 ЧПУ контроллер для diy

Описание

3 оси TB6560 гравировальный станок с чпу шаговый двигатель драйвер плата контроллера 3.5A

ЧПУ контроллер TB6560 3 оси шагового двигателя драйвер mach3 ЧПУ контроллер для diy

TB6560 шаговый двигатель приводной оси гравировальный станок с ЧПУ mach3 привод

Особенности:

Особенности:

Чип TB6560AHQ-Высокая мощность, максимальный ток привода 3.5A.

Профессиональный дизайн, двухступенчатая обработка сигнала, супер анти-помех.

1-1/16 микроступенчатая Настройка-более высокая точность.

Регулируемые настройки тока привода для каждой оси-25%, 50%, 75%, 100% полного тока можно установить для различных шаговых двигателей.

Защита от перегрузки, перегрузки по току и перегрева-полная защита для вашего компьютера и периферийного оборудования.

Переключение тока на плате-выходная мощность может быть установлена в соответствии с особыми требованиями пользователя.

Интерфейс шпинделя реле-выход s Макс. 36 V 7.5A для электродвигателей шпинделя или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!)

4 канала входы интерфейса-используется для XYZ предела и аварийной остановки.

Биполярный привод измельчителя постоянного тока с нерезонансной областью.

Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя

Четыре входа управления (разделены на пары ножей)-позволяет установить лимит и аварийную остановку.

Универсальная архитектура-поддерживает большинство параллельных программ MACH3, KCAM4, EMC2 и т. Д.

Пожалуйста, обратите внимание:

Пожалуйста, подключите блок питания к выключателю питания постоянного тока 12-36 в

Напряжение выбор:

> 12-16 V DC источник питания для Nema 17 шаговых двигателей

> 16-24 V DC источник питания для Nema 23 шаговых двигателей

> 24-36 V DC источник питания для Nema 34 шаговый двигатель

Выходная мощность 12 В должна быть приложена к вентилятору радиатора 12 В

Выход драйвера совместим с 2 или 4 фазными, 4,6 или 8 свинцовыми шаговыми моторами, 3 А Макс.

Подходит для однополярных или биполярных шаговых двигателей.

Напряжение регулируется скорость вращения шпинделя контролируется параллельным интерфейсом как функция напряжения питания.

Посылка включает в себя:

1 х 3 оси TB6560 Драйвер шагового двигателя

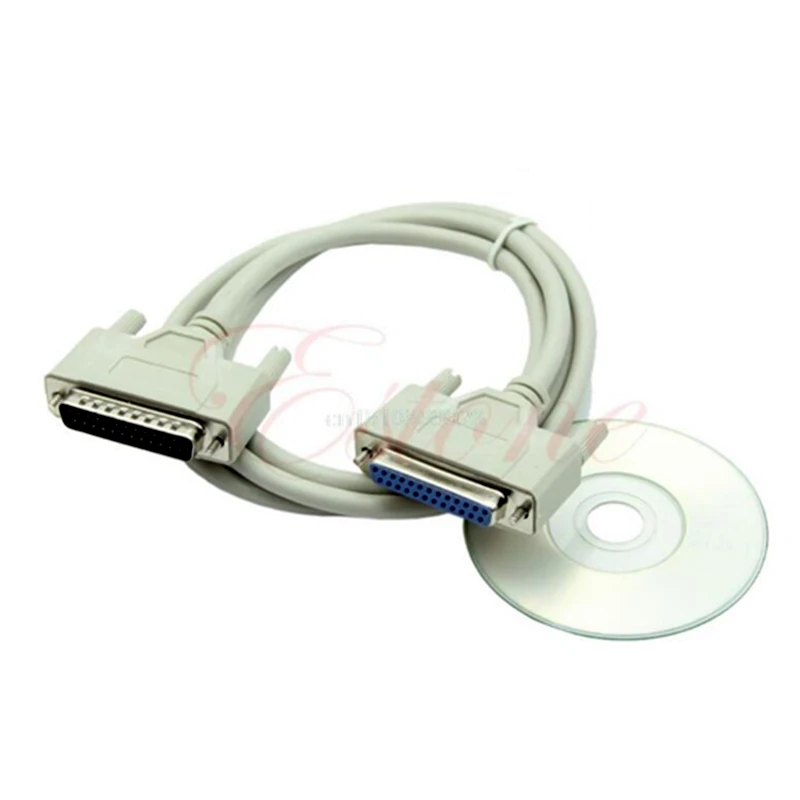

1 х DB25 параллельный кабель

1 x CD программное обеспечение (руководство на английском языке и Mach 3)
