Описание
Описание:
CHW-GW4632-BLDC2838 DC 24 V бесщеточный червячный редукторный мотор
Технические характеристики:
Модель: CHW-GW4632-BLDC2838 DC бесщеточный червячный редукторный мотор
| Тип | Номинальное напряжение | Макс. Мощность на входе | Соотношение | Без нагрузки | Номинальная | Блокировка | |||||
| В настоящее время | Скорость | Высокий крутящий момент | Скорость | В настоящее время | В настоящее время | Высокий крутящий момент | |||||
| А | DC12.0V | 9,5 W | 1:158 | ≤280mA | 38 об/мин | 13.0Kg.cm | 1.3N.m | 30 оборотов в минуту | ≤0. 7A | ≤3. 0A | 1.50Kg.cm |
| B | DC24.0V | 25 Вт | ≤350mA | 75 оборотов в минуту | 20.0Kg.cm | 2N. М | 60 оборотов в минуту | ≤1. 2A | Обратите внимание: 1. | ||
Примечание:
1. Блокирующий ток превышает предельный ток водительской трубки MOS, пожалуйста, не используйте его для блокировки, убедитесь, что ток менее 2,5 А.
2. Поскольку емкость подшипника передачи составляет всего 3 Н. М мгновенная нагрузка, режим длительной работы должен использоваться в пределах 2 Н. М, а мгновенная нагрузка должна быть ниже 3н. М. Не блокируйте и не начинайте часто.
Двигатель прерывания беременности и прерывания беременности:
| Нет. | Сигнал | I/O | Спецификации | Обратите внимание |
| 1 | ВМ (красный провод) | В | DC12V±10 % | Мощность |
| 2 | FG (зеленый провод) | |||
| VOH | OUT | 6,0 V Макс. | Сигнал Холла Импульсный выходы | |
| VOL | 0,5 V Макс. | |||
| FG Singnal ток | 2mA | |||
| Выходы импа Ульс вращения | 3 pulse/веллосипед | |||
| 3 | Контроль CW/CCW (желтый провод) | |||
| Вход Напряжение вращения | В | 0 В/5 В | С высоким уровнем двигатель CCW С низким уровнем двигатель CW | |
| VIH | 2,0 в мин. Или открыть | |||
| Вил | 0,5 V Макс. | |||
| 4 | GND (черный провод) | OUT | Мощность заземления | Мощность заземления |

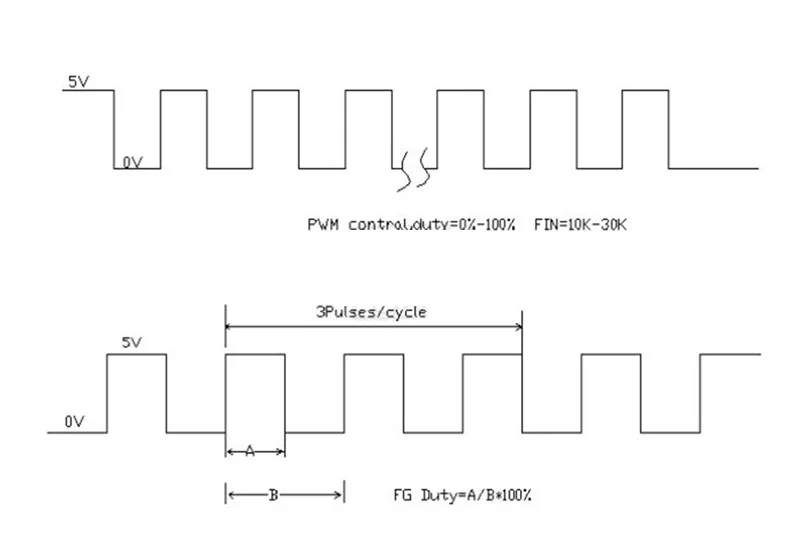

| 5 | PWM управление (синий провод) 60 K Макс. Типичный (10 K-30 K) | |||
| Вход Напряжение диапазон | В | 0 V/5 V 10 K-30 K | С высоким уровнем мотор OFF С низким уровнем двигатель | |
| VIH | 2,0 в мин. Или открыть | |||
| Вил | 0,5 V Max | |||
Особенности:
-Два типа для удовлетворения ваших потребностей;
-Червячный механизм и механизм замедления червя.
Посылка включает в себя:
1 x бесщеточный червячный редукторный мотор постоянного тока
?
Характеристики
- Сертификация
- Европейский сертификат соответствия
- Непрерывный Ток (A)
- /
- Коммутация
- Бесщеточный
- Номер модели
- CHW-GW4632-BLDC2838
- Конструкция
- Постоянный магнит
- Эффективность
- IE 1
- Тип
- Редукторный двигатель
- Крутящий Момент
- As Show
- Функция защиты
- Полностью закрытый
- Выходная мощность
- /
- Применение
- Other
