CNC Shield UNO. R3 плата DRV8825 драйвер радиатор наборы для Arduino. 3D-принтеры

Описание

CNC щит UNO R3 доска DRV8825 драйвер радиатор наборы для Arduino 3d принтер

Технические характеристики:

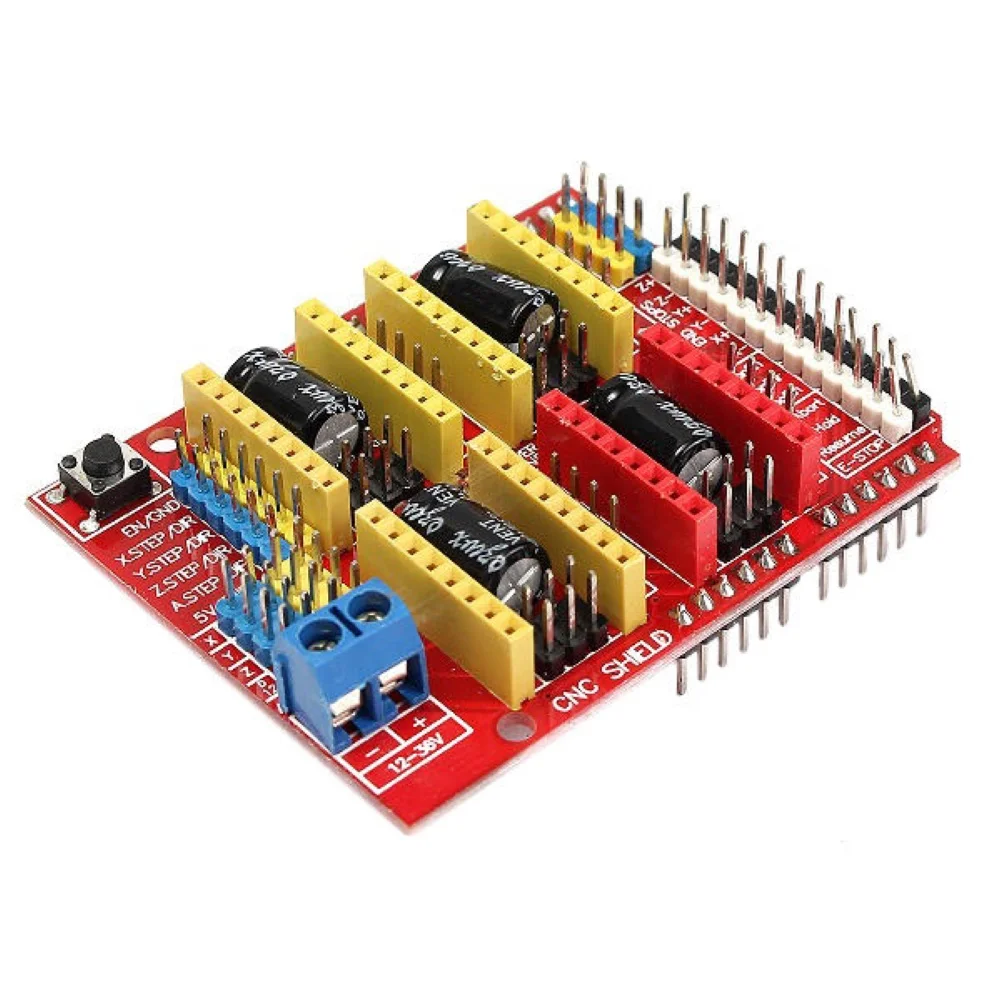

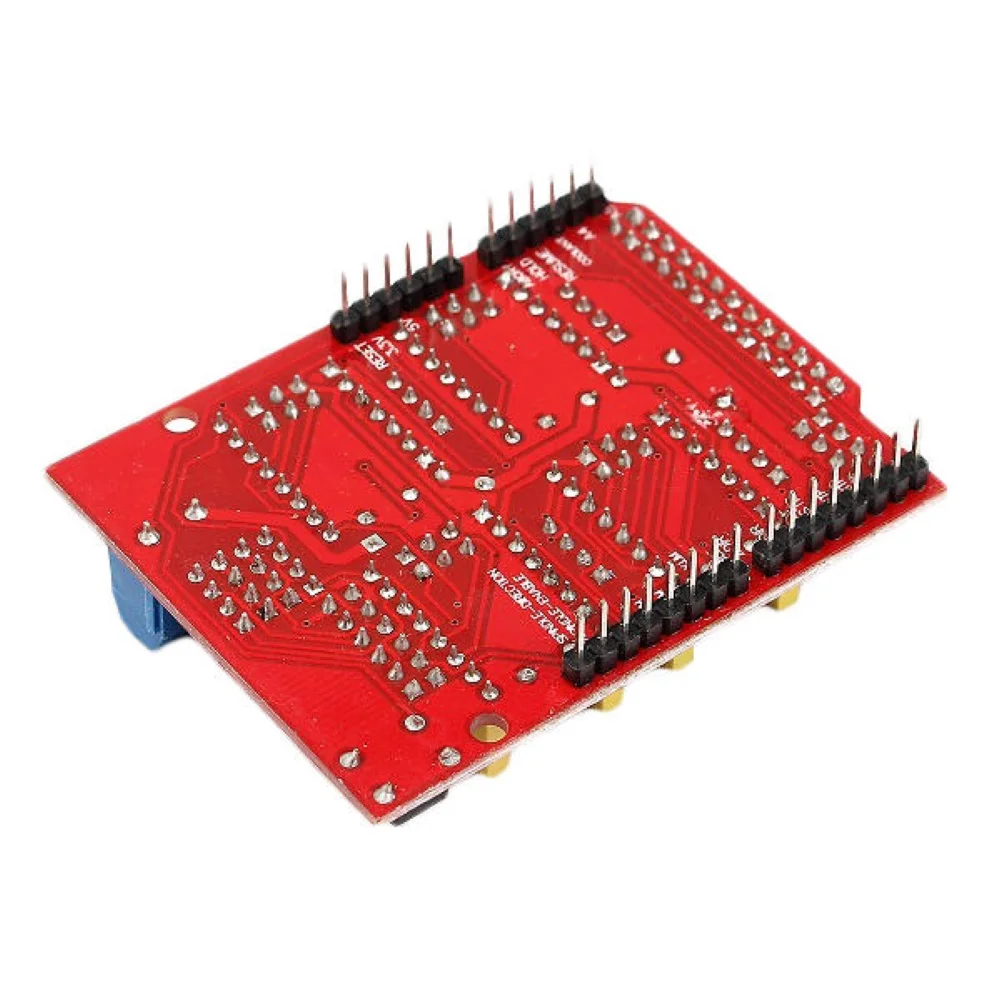

Монтажная плата на ЧПУ:
Использует съемные Шаговые драйверы A4988 или DRV8825.
Плата расширения используется для резьбы по дереву, плата расширения драйвера 3D принтера.
GRBL 0,8 совместимость. (Прошивка с открытым исходным кодом, работающая на Arduino UNO, которая превращает команды g-кода в шаговые сигналы).
ШИМ-контроллер и направляющие штифты, 4-осевая машина поддержка (X, Y, Z, может дубликат X, Y, Z или сделать полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13).
Компактный дизайн. Шаговые двигатели подключаются с 4 pin разъемов molex или припаивания.
Обратите внимание, что это комплект в разобранном виде и необходимы базовые навыки пайки.

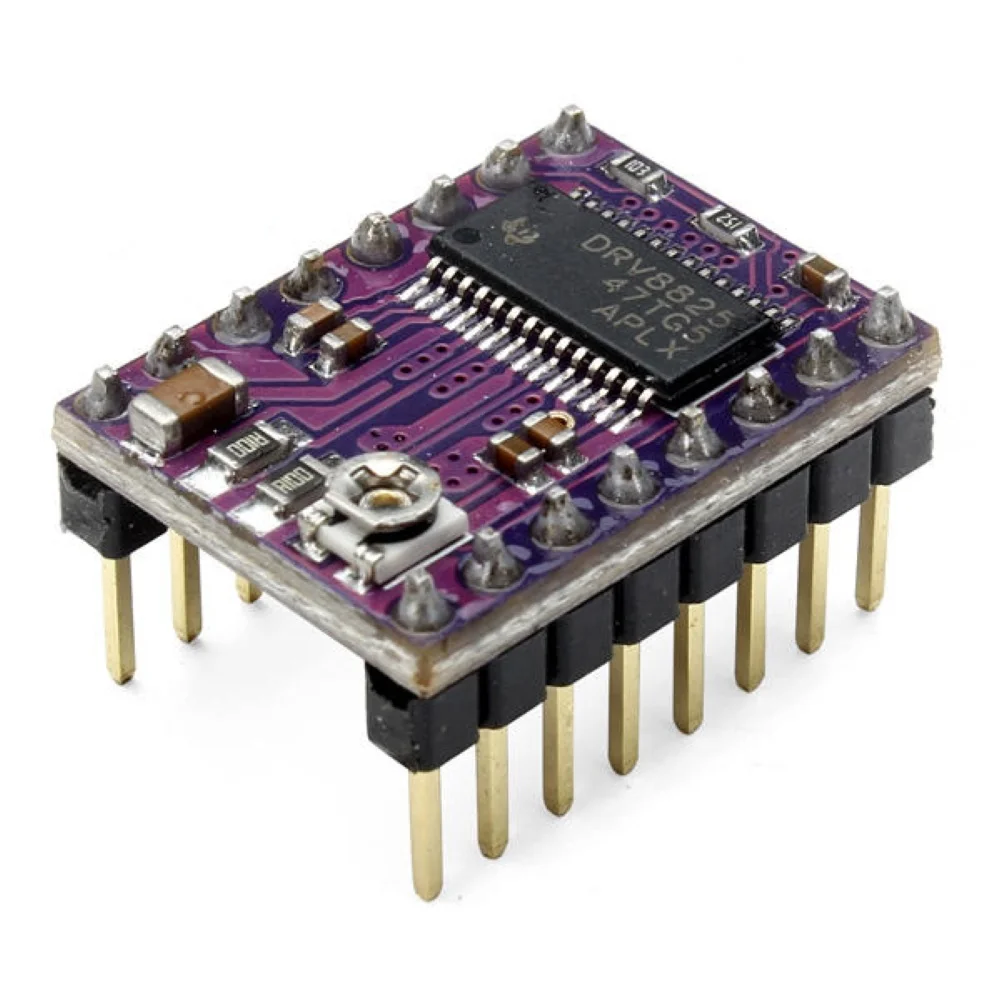

DRV8825 Драйвер шагового двигателя:
Модуль имеет интерфейс распиновки почти то же самое с A4988 шаговый двигатель привода несущей, так что его можно использовать как более высокую производительность в вытягивающемся меню пластины заменены во многих применениях.
DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микро-разрешением (вниз 1/32 шаг).
Он использует 8,2-45 В, может обеспечить до 1,5 на фазу без теплоотвода или форсированного воздушного потока (рассчитанный до 2,2 на объем достаточно дополнительного охлаждения).
Простой интерфейс управления шагами и направлениями.
Интерфейс может подключаться непосредственно к 3,3 В и 5 В.
Поддержка перегрева отключения, перегрузки по току и блокировки под напряжением.
Поддержка защиты от коротких и коротких нагрузок.
Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг.
4-секционный измельчитель для специй, 2 oz Медный для Повышенная устойчивость к воздействию тепла.
Регулируемое Управление током позволяет установить максимальный ток на выходе с помощью потенциометра, который позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких ступеней скорости.
Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрое распад или медленное распад).
Максимальное напряжение питания 45 В.
Встроенный регулятор (необходим внешний логический источник напряжения).
Тип: Драйвер комплект
CNC щит версия: 3,0
Щит с ЧПУ напряжение: 12-36 В постоянного тока

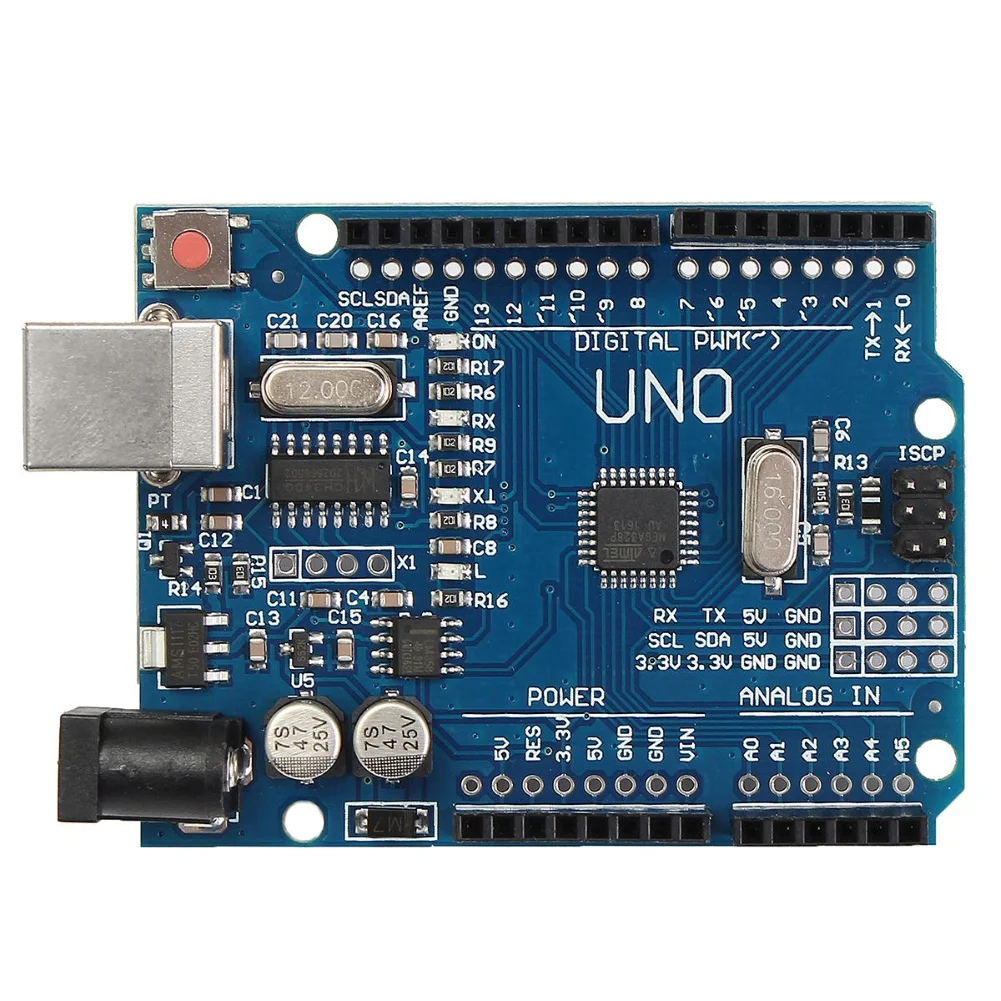

Плата Uno R3 MCU: ATmega328
Плата Uno R3 Тактовая частота: 16 МГц
Плата Uno R3 USB интерфейс: ATmega16U2
Рабочее напряжение платы Uno R3: 5 В
Uno R3 плата I-I/O Pin выходной ток: 40 мА Макс.
Uno R3 плата 3,3 В выходной ток: 150 мА Макс.
Uno R3 плата цифровой I/O Контакты: 14 (включая 6 с PWM возможностью)
Аналоговые входные контакты платы Uno R3: 6
Uno R3 плата EEPROM: 1 Кб
Статическая ОЗУ платы Uno R3 (S ram): 2 Кб
Флэш-память платы Uno R3: 32 КБ
Размер щита CNC: 68 мм x 53 мм x 18 мм/2,68 "x 2,09" x 0,71 "(прибл.)
Размер платы Uno R3: 68 мм x 53 мм x 10 мм/2,68 "x 2,09" x 0,39 "(прибл.)
Примечания:
Из-за светильник и настройке экрана разница фактический цвет товара может незначительно отличаться цвет товара может быть s светильник ly отличается из-за характеристик монитора компьютера.
Возможны незначительные отклонения в размерах из-за различных измерений вручную.

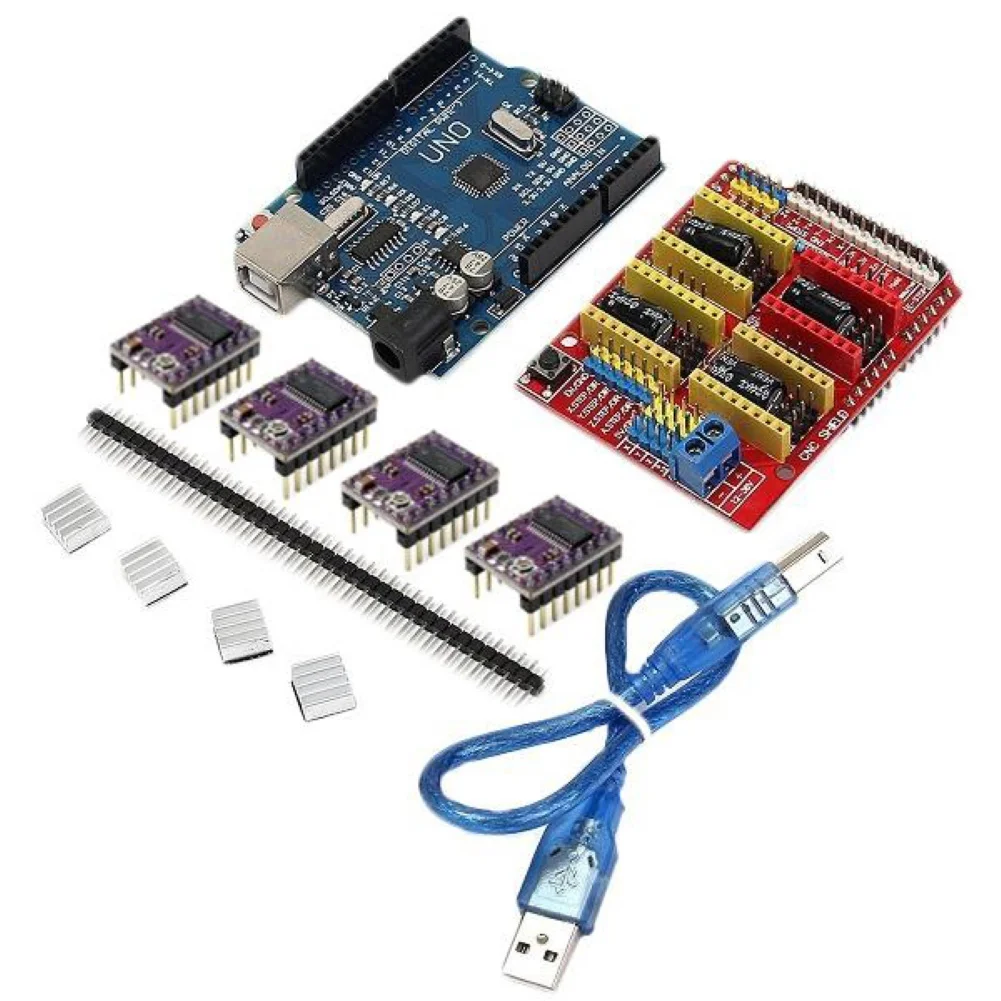

Посылка включает в себя:
1 x Uno-R3 доска
1 х щит с ЧПУ
4 x DRV8825 драйвер двигателя
4 х радиатора
USB кабель (1 шт.);
1 х 40Pin ряд Neddles
