Купить CSR программа Bluetooth аудио приемник Модульная плата 4,0 стерео автомобильный аудио преобразования DIY модуль один для двух

Описание

Особенности:

1, без каких-либо операций, 3,7-5 В, включение для входа в режим сопряжения, бесплатное подключение к мобильному телефону с паролем, легко наслаждаться беспроводной передачей музыки.

2. Включите снова и подключите обратно к сопряжению bluetooth.

3. Он может подключить два мобильных телефона одновременно. После того, как один мобильный телефон остановит музыку, другой может передавать музыку.

4, приемный модуль bluetooth может быть модифицирован проводным аудио или автомобильным аудио никаких проблем, пока аудио усилитель аудио входной интерфейс, R, L, земля, три линии, подключенные к приемному модулю bluetooth, аудиовыход может предоставить вам функцию bluetooth.

Параметры:

1. Основной чип: CSR8635A04

2. Версия Bluetooth: V4.0 + EDR

3. Выходная мощность: 4 дБм

4. Размер платы: 54*27*2 мм

5. Объем памяти ПЗУ: 64 кбит

6. Рабочее напряжение: 3,7-5 В

7. Статический ток: 14-16 мА

8. Рабочий ток: 21-26 мА

Этот модуль bluetooth принимает csrbluecore5-rom чип, подходит для приема части bluetooth аудио, bluetooth стерео аудио приемник и другие продукты.

Периферийное устройство не требует цепи, модуль имеет ключ управления и светодиодный дисплей, потребителю нужен только блок питания, чтобы иметь возможность работать.

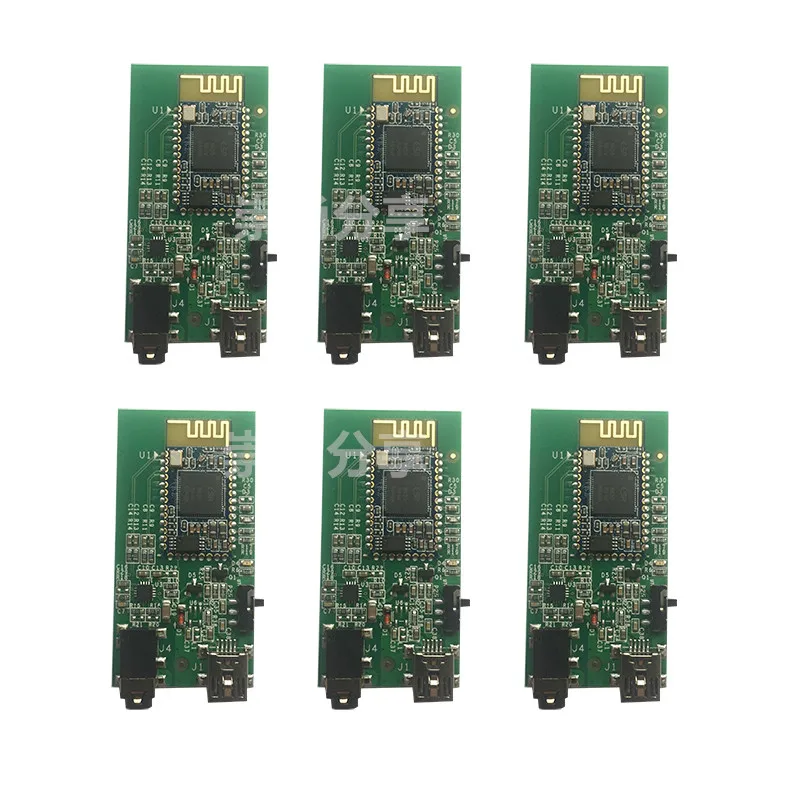

CSR программа Bluetooth аудио приемник Модульная плата 4,0 стерео автомобильный аудио преобразования DIY модуль один для двух

Обратите внимание:

1, положительный тумблер управления питания, мини USB сиденье для зарядки вход или 5 в прямой источник питания, 3,5 аудио сиденье является стерео аудио выходной интерфейс

2. Тестовая точка на задней панели может использоваться в качестве проводки. Обратите внимание на температуру и время сварки.

3. Плата приемного модуля bluetooth поставляется по умолчанию и непосредственно использует источник питания 5 В. Если вам нужно использовать источник питания литиевой батареи и функцию зарядки, вы можете попросить продавца помочь сварить чип зарядки IC U6.

Обратите внимание:

1. После включения модуля bluetooth Подключите ранее подключенное bluetooth-устройство. Если он не подключен, он войдет в режим сопряжения и дождется поиска

Включите модуль bluetooth снова.

2. Для питания + 5 В и VBAT нужен только один из них. Диапазон VBAT составляет от 3,5 В до 4,2 в, а максимальный-4,3 В.

Светодиодный дисплей и основные инструкции по эксплуатации:

Светодиодный контрольный штифт (выход)

Светодиодный дисплей:

Светодиодный индикатор состояния s ON (MS) Светодиодный OFF (MS)

1, бесплатно, играется за 1000 4000

2 совпадающее состояние, 100, 100

Установка точек:

Bluetooth работает в беспроводном диапазоне 2,4g, поэтому следует стараться избежать воздействия различных факторов на беспроводной трансивер, и держите антенную часть модуля вдали от металлической части, насколько это возможно.
