Описание
Параметры:

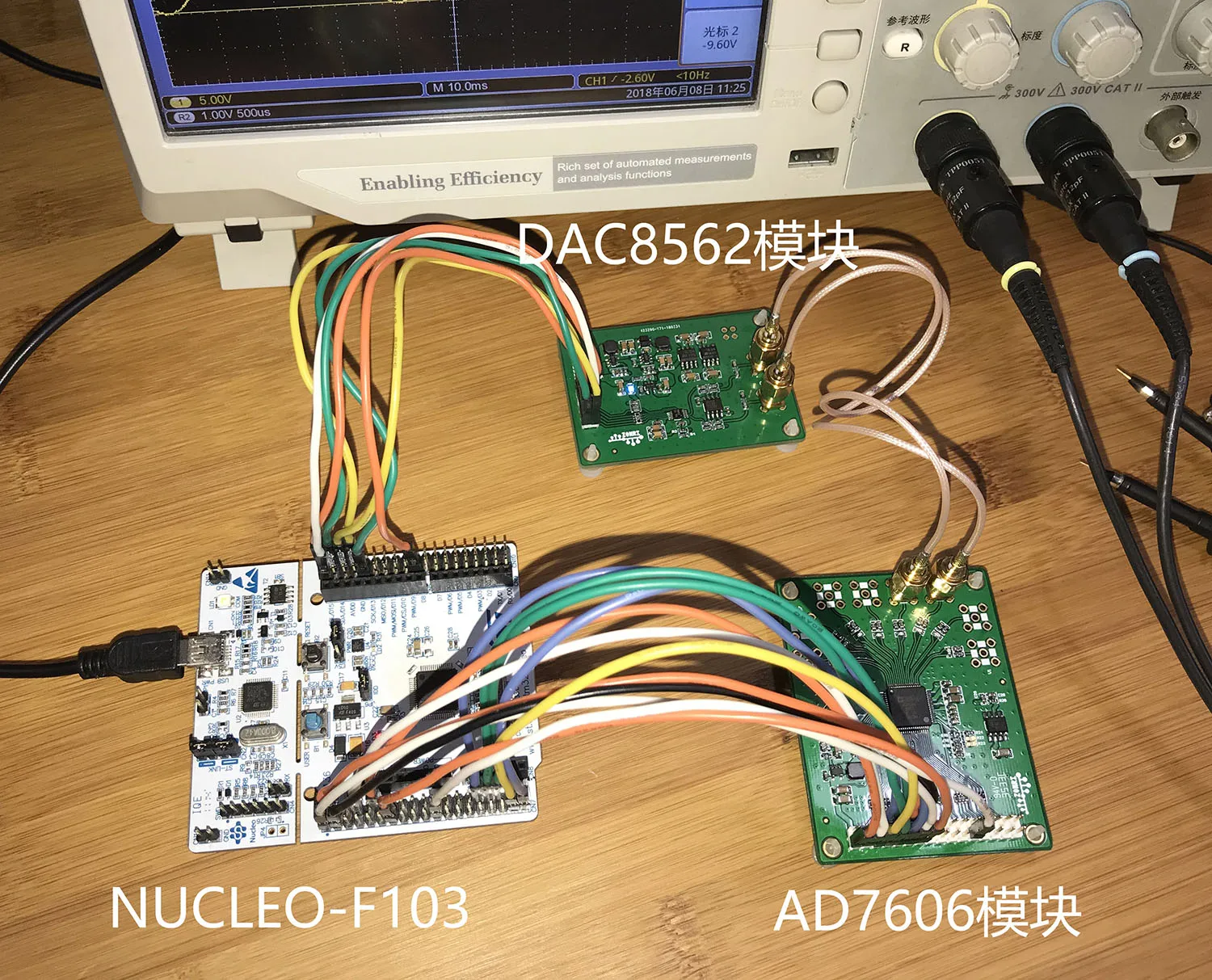

Полный модуль схемы приложения DAC8562.
Обеспечивает выходную мощность ± 12 В до 50 мА тока.
Используйте усилитель низкого дрейфа OPA2277.
Доступны одиночные/биполярные выходы.
Диапазон входной мощности модуля: 2,7 v-5,5 v DC.
По умолчанию 4.17x дифференциальный усилитель.
Выходной резистор усилителя по умолчанию составляет 51R.
При подаче 3,3 В рабочий ток составляет 82 мА, а при подаче 5 в рабочий ток составляет 49 мА.
Вопрос: В чем разница между DAC8562 и DAC8563?
Ответ: DAC8562 сброс выходного уровня 0, DAC8563 сброс выходного уровня 1/2 шкала выходного сигнала.
Вопрос: Как настроен одиночный/биполярный выход?
A: dac8562/3-однополярный выход. Одиночный/биполярный устанавливается путем изменения исходного уровня выходного дифференциального усилителя и выбора между диапазонами выхода 0 и 1/2.
Вопрос: Как настроить однополярный выход, требующий разрешения 16 бит?
A: измените исходный уровень дифференциального усилителя на 0, и измените коэффициент увеличения дифференциального усилителя на 2 раза. (см. Схему модуля приложения)
Отгрузочная ведомость:
Модуль DAC8562 ---- x 1
2,54 2X5 ряда игл ----x 1
Блок SMA 180 ° -----x 2
'
