Описание
Один.Краткая информация
MB1TH-1 шт.Модуль сбора температуры и влажности дороги, switzerlandsensionimported sensorSHT10/11 температуры и влажности, датчик имеет высокую точность сбора., хорошая консистенция; данные о температуре и влажности, подтвержденные модулем, adoptRS485Interface output; модуль adoptionModbus-rtuосвязь, подходит для ПЛК, DCSAnd различные конфигурации программного обеспечения и т. д.
Значение будильника температуры и влажности модуля может быть настроено программным обеспечением., если есть аварийная проблема, пользователь может быть приглашен для решения проблемы на месте и Найдите расположение модуля сигнализации, превосходящего лимит. Users пользователи могут установить значения сигнализации верхних и нижних температурных ограничений и ограничений влажности., функция сигнализации температуры и влажности может быть включена или выключена Самостоятельно 。
Он используется для сбора данных о температуре и влажности в холодном хранении, теплицы, Разведение животных, промышленный мониторинг окружающей среды, мониторинг температуры и влажности склада, сбор и контроль различных данных о температуре окружающей среды и т. Д.
Две.Характеристика
1.SwitzerlandSENSIRIONImported sensorSHT10 температуры и влажности, высокая точность приобретения, хорошая консистенция.
2.Добавлена функция сигнализации температуры и влажности, которая превышает верхний и нижний границы., удобная обработка на месте, и найти место неисправности.
3.Стандартизация Modbus-RTUAgreement, подходит для ПЛК, DCSAnd различные конфигурации программного обеспечения, и т. Д.
4.Защита связи: rs485перенапряжение и Перегрузка по току двойная защита для выходного интерфейса сигнала связи 。
5.Предупреждение о превышении температуры и влажности, превышение температуры и влажности, верхний и нижний границы, формат связи может быть установлен программным обеспечением.
6.Защита полярности источника питания.
Три.Технический индекс
| Проект | Параметр |
| Входной сигнал температуры и влажности | 1. Входной канал: 1 канал сбора сигнала температуры и влажности 2. Тип датчика: SHT10 (SwitzerlandSENSIRION) 3. Частота дискретизации: each5msполучение первичного сигнала. 4. Диапазон измерения: температура-40 ~ 55 ℃ВлажныйОтносительная влажность degree0-100 % (RH) 5. Разрешающая мощность: температура 0,1 ℃ВлажныйОбезжиривание 0.1% (RH) 6. Точность: temperature0.5 ℃ВлажныйОбезжиривание ± 2% (RH) @ 25℃ |
| Охранную сигнализацию | 1.Пьезоэлектрический сигнал тревоги |
RS485 Связь выход | 1. Связь протокол: MODBUS-RTU 2. Тип интерфейса: rs485коммуникация, перенапряжение и Перегрузка по току двойная защита для выходного интерфейса 3. Скорость передачи: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps 4. Бит четности: без проверки, проверка четности, нечетная проверка четности 5. Режим настройки: адрес модуля, скорость передачи, контрольные биты могут быть установлены программным обеспечением |
| Размер модуля | 65 мм* 46*28,3 мм |
| Установка режим | Стандартный рельсовый монтаж (35 мм-направляющая) |
| Рабочая среда | Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без конденсации) |
| Рабочее Электропитание | 1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания 2. Потребляемая мощность: менее 0,5 Вт |

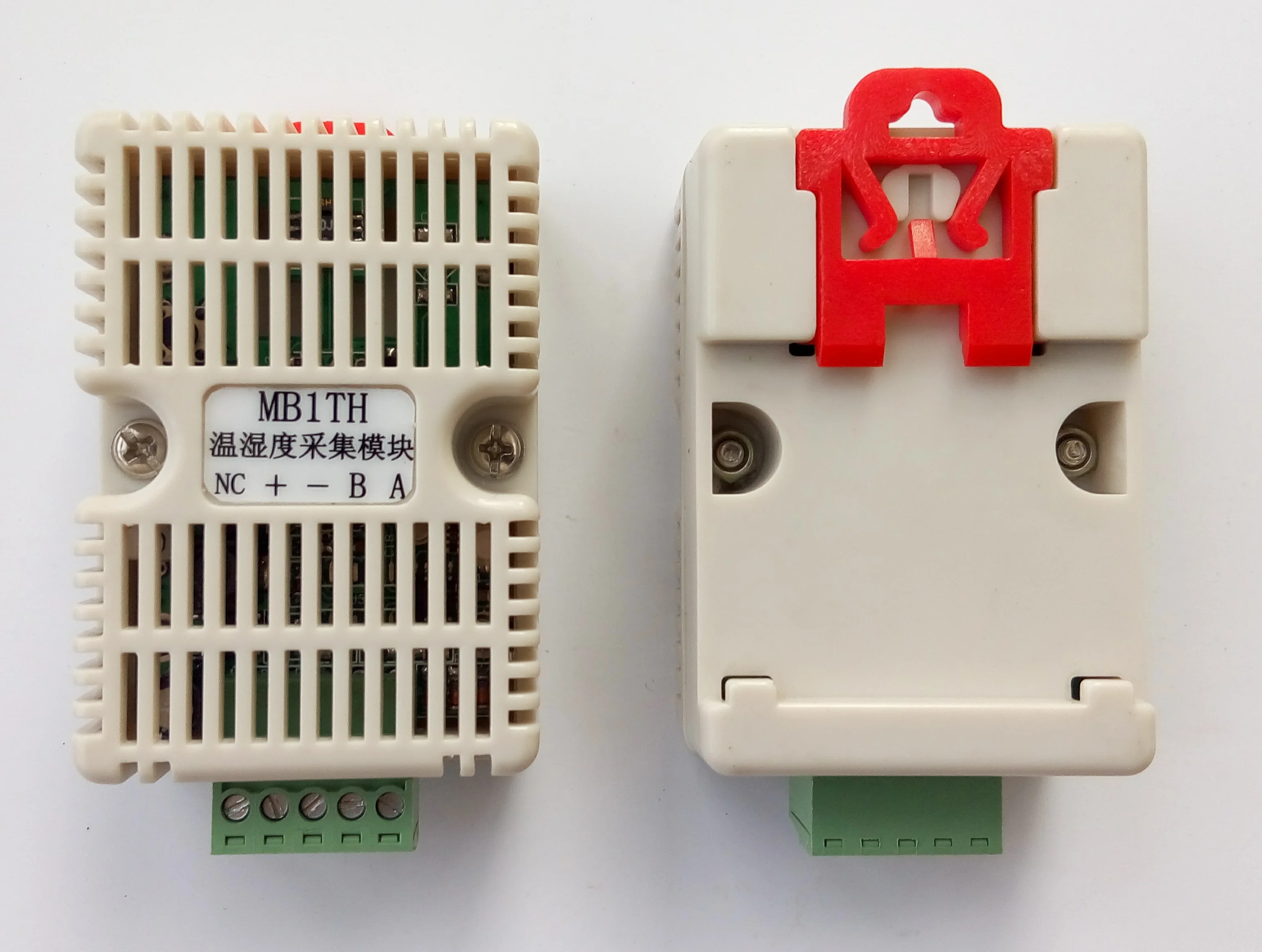

Четыре.Внешний вид изделия
Пять.Описание индикатора модуля и функции переключения
1.POW/комплект;Модуль индикация рабочего состояния
A.Зеленый светильник: модули в эксплуатации. B. Красный светильник: модули с параметрами конфигурации были написаны, нужно перезаряжать.
2.TXD/RXD:Связь индикация состояния
A.Светит зеленый светильник: связь получает данные B. Светит красный светильник: модуль отправляет данные
C.Зеленый светильник всегда включен.: данные + и передача данных rs485проводка перевернута или проводка сломана.
3.Модуль внутренний верхний левый угол переключатель сброса
A.Когда параметры связи (адрес модуля, скорость передачи, бит четности) не знаете или неправильно Установите параметры связи, не может связаться с модулями, решение состоит в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не позволяем ему Go. 5 модуль в секундах [POW/SET] Красный светильник, открытый переключатель сброса, в этот момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。
B.Параметры связи после сброса: Адрес: 1, скорость передачи: 9600bps, бит четности: ничего 。
Шесть.Схема подключения

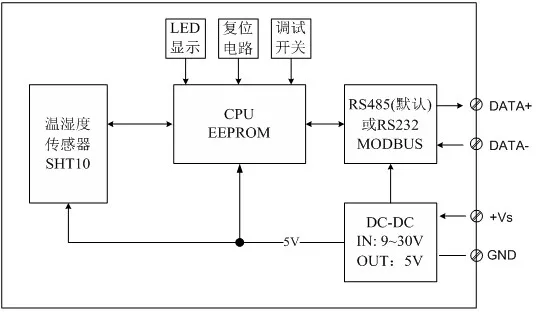

Семь.Принцип блок-схема
Вторая главаModbusОписание протокола регистрации и связи
Один.Модульный поддерживающий код modbusfunction и диапазон адресов
| Тип регистра | Диапазон адресов | Функция код | Функция описание размера |
| Под открытым небом в реестр | 10001-10004 | 0x02 H | Чтение одного или нескольких открытых регистров |
| Вход регистр | 30001-30004 | 0x04 H | Чтение одного или нескольких входных регистров |
| Держите регистр | 40033-40037 40065-40076 40129-40132 | 0x03 H | Чтение одного или нескольких записей удержания |
| 0x06 H | Запись данных в регистр удержания | ||
| 0x10 H | Запись одной или нескольких данных в регистр удержания |
Две.Зарегистрировать определение Описание
1.Открытие Кол-воРегистр(0x02 H)
| Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
| 10001 | DI0 | Только для чтения | 1 | Верхний предел температуры | |
| 10002 | DI1 | Только для чтения | 1 | Нижний температурный лимит | |
| 10003 | DI2 | Только для чтения | 1 | Верхний предел влажности | |
| 10004 | DI3 | Только для чтения | 1 | Предельное значение сигнала тревоги низкой влажности |
2.Вход регистр(Код функции: 0x04 H)
| Адрес | Параметр | Чтения/записи | Минимальная величина | Максимальное значение | Объяснить |
| 30001 | Температура | Только для чтения | -50,0 | 550 | Значение температуры 0,1 ℃/бит |
| 30002 | Влажность | Только для чтения | 1000 | Значение влажности 0.1% (RH)/бит |
3.Держите регистрации (Функция Код:0x03 H0x06H 0x10H)
| Адрес | Параметр | Чтения/записи | Минимальная величина | Максимальное значение | Объяснить | |||
| 40065 | Тип оборудования | Только для чтения | 256 | 0x0A(MB1TH-1 шт.Модуль сбора температуры и влажности дороги) | ||||
| 40066 | Статус устройства | Только для чтения | 0x0101 | Bit4: Кнопка сброса статус Bit0: Флаг запроса сброса модуля | ||||
| 40067 | Модуль напряжения | Только для чтения | 300 | 0,0-29,9 VКаждыйBit 0,1 V | ||||
| 40068 | Модуль температуры | Только для чтения | 100 | -20,0-100,0℃ КаждыйБит 0,1℃ | ||||
| 40069 | Версия продукта | Только для чтения | 65535 | Аппаратная версия(Высокая8Позиция) +Версия программного обеспечения(Низкая8Позиция) | ||||
| 40070 | Информация о товаре | Только для чтения | 65535 | Круглый год(Высокая8Позиция) +Номер серии(Низкая8Позиция) | ||||
| 40071 | Адрес модуля | Прочитать/Пишите | 1 | 247 | 1(По умолчанию) | |||
| 40072 | Скорость передачи данных | Прочитать/Пишите | 7 | 0 (1200) 1 (2400) 2 (4800) 3 (9600)По умолчанию4 (19200), 5 (38400) 6 (57600) 7 (115200) | ||||
| 40073 | Паритет | Прочитать/Пишите | 2 | 0 (Без проверки.)По умолчанию1 (Четность), 2 (Odd четность) | ||||
| 40076 | Температура температуры и влажности Верхний и нижний предел Настройки будильника | Чтения и записи | 256 | Высокая8bit: 0x00: Нет сигнала тревоги для верхних и нижних ограничений влажности 0x01: Влажность верхний и нижний предел сигнализации Низкая8bit: 0x00: Температура верхних и нижних ограничений не тревожит 0x01: Температура верхний и нижний предел сигнализации | ||||
| 40077 | Температура сигнализации верхний предел | Чтения и записи | -500 | 850 | ||||
