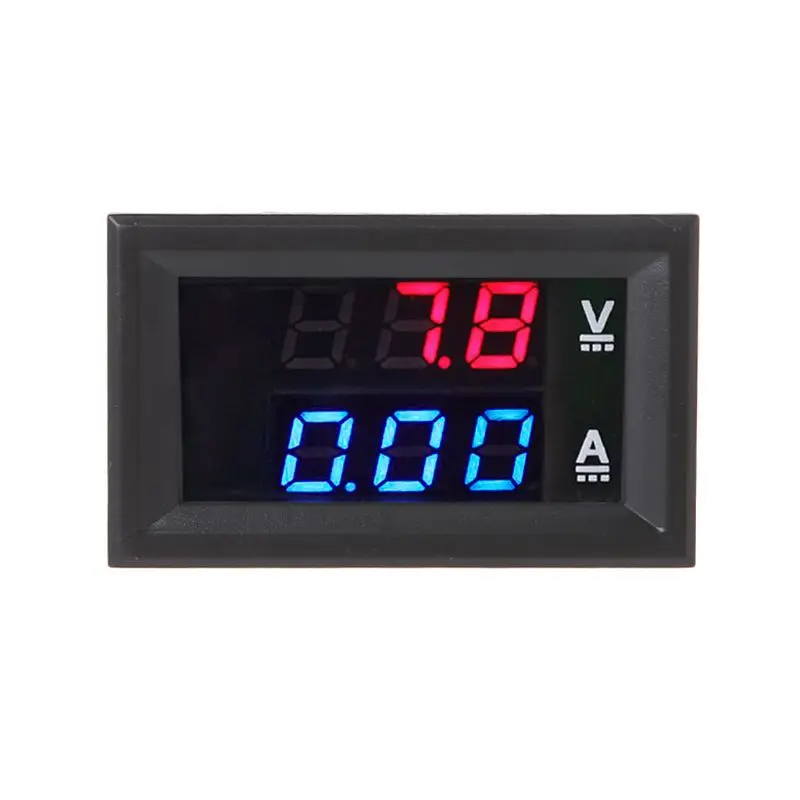

DC 0-100V 50A Digital Voltmeter Ammeter LED Dual Display Voltage Current Meter Tester with Shunt Diverter

Описание

Технические характеристики:
Измерение напряжения: 0 ~ 100 В постоянного тока
Измерения тока: 0-50A
Рабочее напряжение: 4 ~ 30 В постоянного тока
Ошибка напряжения: ±0. 1%
Ошибка тока: ± 1%
Характеристики внешнего шунта: 75 МОм
Рабочий ток: <20 мА
Частота обновления: около 300 мс/раз
Дисплей: три 0,28 "светодиодный цифровой трубки
Цвет дисплея: A (красный + красный), B (красный + синий)
Длина свинца: 15 см
Размеры: 48x29x22 мм, Длина X Ширина X Толщина
Размер отверстия: 46x27 мм
Вес нетто: 20 г
Рабочая температура:-10 °C ~ 65 °C
Проводка:
Черная линия (тонкая): свободная или понижающая цепь (модуль) отрицательная
Красная линия (тонкая): положительный Полюс источника питания
Черная линия (Толстая): COM, общий измерительный терминал
Красная линия (Толстая): PW +, входной терминал измерения положительное напряжение
Желтая линия (Толстая): IN +, положительный ток
(Пожалуйста, обратитесь к схемам проводов для получения более подробной информации)
Обратите внимание:
Напряжение между тонкими красными и тонкими черными линиями должно быть в пределах 4,5-30 В постоянного тока
Амперметр может быть подключен только к отрицанию устройства под испытанием и может только проверить усилитель в положительном направлении
Превышает 5А, длительная полная нагрузка работает непрерывно, мы рекомендуем испытательную сторону проводов, непосредственно припаянных к розетке
Когда черная тонкая линия пуста, лучше использовать изоляционную ленту вокруг наружной части провода для предотвращения коротких замыканий
Если только что используется вольтметр, мы рекомендуем желтую линию и черную линию соединены вместе, чтобы предотвратить мигание цифр амперметра

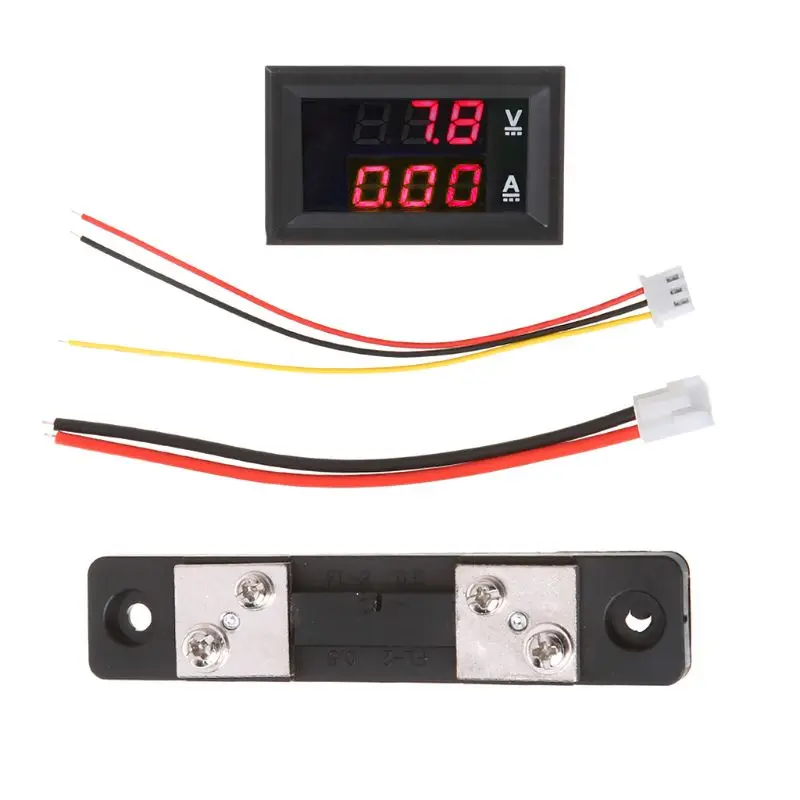

Посылка включает в себя:
1x цифровой вольт/Ампер метр
1x Токовый Шунт
