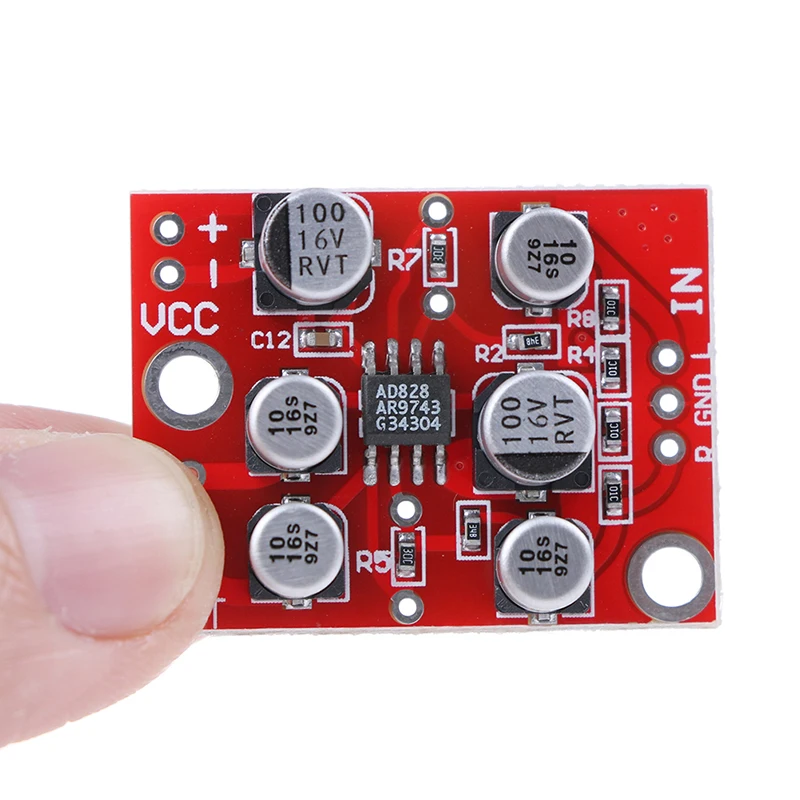

DC 5 V-15 V 12V AD828 Стерео предусилитель Мощность Плата усилителя модуль предусилителя

Описание

Небольшой размер дизайн, SMT процесс, входной и выходной Соединительный конденсатор с использованием импортных неполярных брендовых конденсаторов, op amp с использованием температуры уровня ad828.
Примечание: плата без регулирования напряжения fUnction, лучше всего использовать Регулируемый источник питания или питание от батареи, в противном случае могут быть помехи.
Рабочее напряжение: DC 5 V-15 V
Размер доски: 33 мм x 25 мм
Вы можете изменить увеличение следующим образом:
R7 и R5-это сопротивления набора усиления (по умолчанию прирост доставки составляет около 5). Однако вы можете изменить коэффициент усиления звука в соответствии с вашими потребностями, изменив эти два резистора от 5 к до 47 к, чем больше сопротивление, тем выше будет коэффициент усиления звука. Если вы используете радиальный свинцовый резисторы, то удалите оригинальные резисторы чипа с печатной платы и припайте провода в обе стороны колодки, предоставленные на печатной плате.

Упаковочный лист:
1 шт. х AD828 Стерео предусилитель доска
