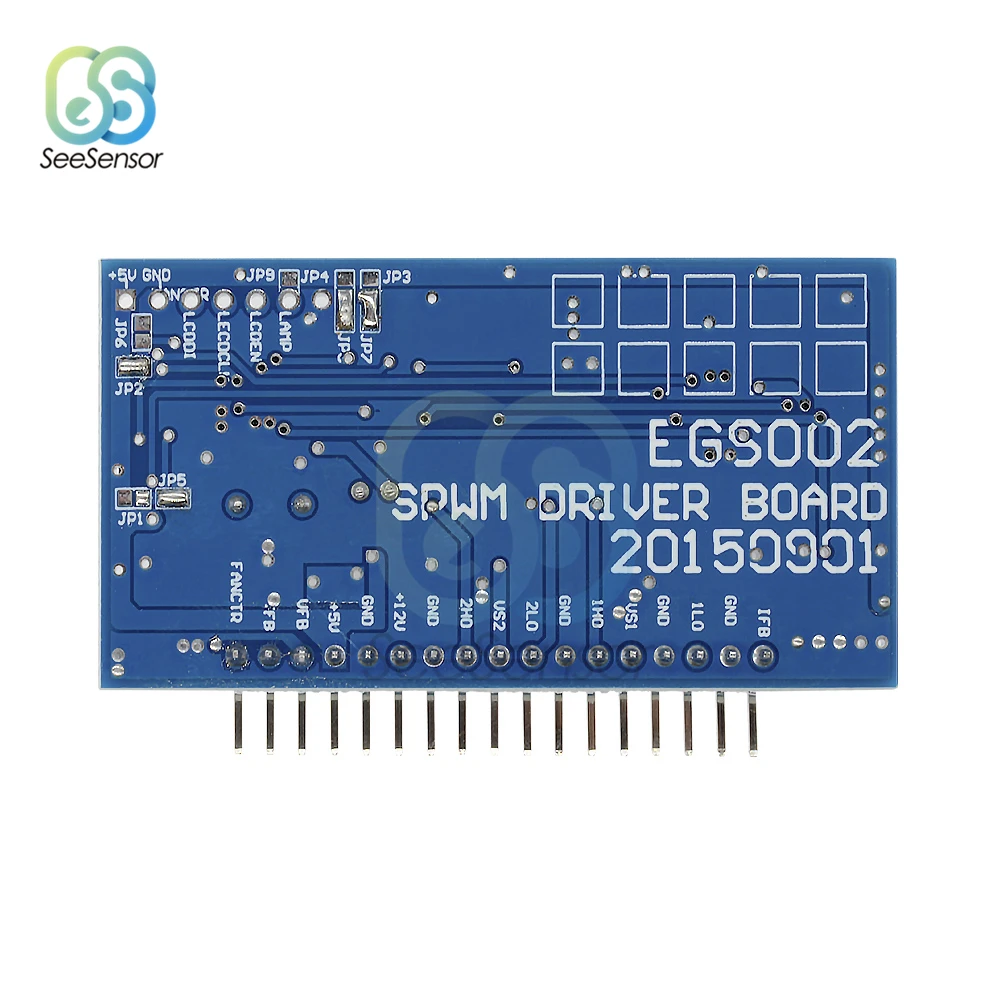

DC-AC Чистая синусоида Инвертор SPWM драйвер платы EGS002 EG8010+ IR2113 вождения модуль 5 В питания

EG8010 является цифровой, функция очень хорошо приносит свой собственный контроль мертвых времени чистой синусоидальной волны инвертора Чип генератора, используемый в двухступенчатой DC-DC-AC структуры преобразования мощности или одноступенчатой DC-AC промышленный трансформатор Boost architecture, внешний кварцевый генератор 12 МГц для достижения высокой точности, а гармонические искажения очень малы, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. Чип использует технологию CMOS, внутреннюю интегрировку SPWM синусный генератор, цепь управления временем мертвых, диапазон коэффициента мультипликатора, цепь мягкого запуска, схема защиты, RS232 последовательный интерфейс связи и Серийный ЖК-драйвер модуля 1602 функций.

5 V одиночный блок питания

4 pin набор выходной немодулированный синусоидальный сигнал частота:

50 Гц чистая Синусоидальная волна одночастотный 60 Гц чистая Синусоидальная волна одночастотный 0-100 Гц

Чистая синусоида Частота Регулируемая 0-400 Гц чистая Синусоидальная волна частота регулируемая

Однополярный и биполярный модуляции

Поставляется с управлением deadband, pin 4 dead time:

300nS dead time 500nS dead time 1.0uS dead time 1.5uS dead time

Внешний кварцевый генератор 12 МГц

PWM несущей частоты 23,4 кГц

Напряжение, ток, температура в реальном времени отзывы

Защита от перенапряжения, низкого напряжения, перегрузки и перегрева

Режим мягкого запуска pin установка времени отклика 1 S

Последовательная связь для установки выходного напряжения, частоты и других параметров

Внешний серийный жк-модуль 1602 отображает инвертор

Информация о напряжении, частоте, температуре и токе

Одиночной фазы инвертор немодулированного синусоидального сигнала

ПВ инвертор

Инвертор ветровой энергии

Источник бесперебойного электроснабжения от бесперебойный источник питания Системы

Цифровой генератор системы

Если Подача топлива

Однофазный регулятор скорости двигателя

Однофазный преобразователь

Синусоидальная волна диммер

Синусоидальная волна регулятор

Генератор волны синуса

1 шт. х Чистая синусоида плата драйвера преобразователя EGS002 "EG8010 + IR2113" модуль драйвера
