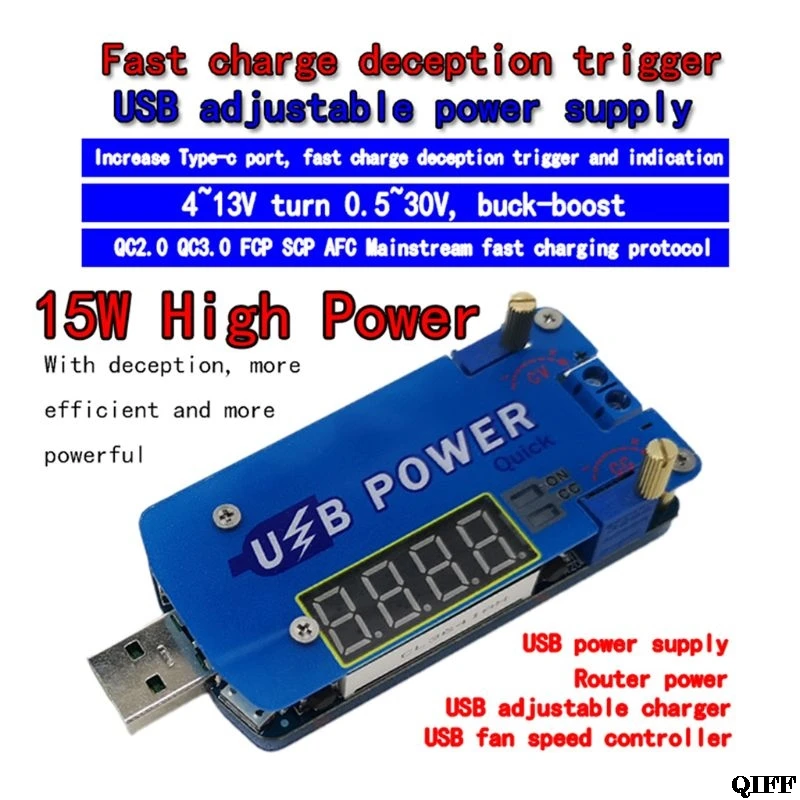

DC-DC USB Шаг вверх вниз Модуль питания быстрая зарядка Buck Boost Регулируемый 15 Вт

Описание

С парой 15 Вт USB регулируемый buck-boost источник питания 1-30 в Быстрая зарядка обман триггер вентилятор маршрутизатор

Описание:
ZK-DP2F является постоянным регулируемым постоянным напряжением постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.
Особенности:
Поддержка устройство для быстрой зарядки
Поддержка анти-защита от обратного потока
Поддержка постоянное напряжение постоянного тока для регулировки
4-разрядный цифровой дисплей трубки
Три входа РЕЖИМА МОЩНОСТИ
Поддержка защиты от перегрузки по току
Поддержка защиты от перенапряжения
Поддержка Защита от превышения мощности
Поддержка защита от превышения температуры
Поддержка режим зарядки
Высокое разрешение
Несколько параметров могут отображаться в свою очередь
Удобный внешний корпус
Параметры:
Название продукта: ZK-DP2F USB CVCC быстрое зарядное устройство понижающий преобразователь напряжения
Входное напряжение для колодок: DC 4,0-13,0 в (Примечание USB вход)
Входное напряжение для USB: DC 5,0 в
Выходное напряжение: 0,5-30,0 В постоянного тока
Выход ток: 2A
Выход Мощность: 15 Вт (макс.)
Точность отображения напряжения: +/-0,1 в
Разрешение дисплея: 0,1 в
В настоящее время Дисплей диапазон: 0 ~ 2.2A
Точность отображения тока: +/-0.05A
В настоящее время Разрешение дисплея: 0.001A
Точность емкости: 0,00 Вт ~ 15,0 Вт
Порог температуры защиты: 100 °
Эффективность преобразования: 95%
Рабочий ток: 30mA
Защита от короткого замыкания: Да
Анти-защита от обратного потока: Да
Защита от перегрузки по току: Да
Защита от перенапряжения: Да
Защита от перегрузки: Да
Диапазон рабочих температур:-20 ° ~ 85 °
Диапазон рабочей влажности: 0%-95% относительной влажности
Размер: 83*34*23 мм
Быстро Зарядное устройство Функция:
Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.
Поддержка основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.
Пользователь может принять решение не обман или автоматически выбирать обман режим.
Кнопка/потенциометр/светодиодный
1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.
2>. левая кнопка: кнопка включения/выключения. короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или «минус» в режиме калибровки или запуска быстрой зарядки в режиме выбора протокола быстрой зарядки. нажмите и удерживайте кнопку используется для того, чтобы установить по умолчанию включения или выключения для следующего или восстановление подачи при режим отображения.
3>. правая кнопка: Выберите кнопку. короткое нажатие для переключения выходного напряжения, выходного тока, выходная мощность или отобразить эти параметры в свою очередь на режим отображения или как плюс + 'в режиме калибровки или триггер Быстрая зарядка при протокола быстрой зарядки выбора режима. для входа в режим калибровки или выхода из него используется Длительное нажатие.
4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Долгое нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.
5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.
6>. CC потенциометр: регулировать ток на выходе. Увеличьте выходной ток при вращении по часовой стрелке.Примечание:Это не держать фиксированное выходное напряжение тока. В тех случаях, когда ток нагрузки достигает заданной текущее значение, модуль начинает исправить выход этот текущее значение. Защита от короткого замыкания выходной терминал в тех случаях, когда регулировать ток на выходе.
7>. На светодиодный: зеленый Выход индикатор. Он будет зафиксировано какое-либо движение в тех случаях, когда есть Выход на Выход терминала. В противном случае она выключена.
8>. CC светодиодный: Красный постоянный ток на выходе индикатор. Он вступает в Постоянное Текущее состояние в тех случаях, когда ток нагрузки достигает заданной тока и CC постоянный ток индикатор включается.
9>. FC светодиодный: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.
10>. Входной терминал: Есть три способа ввода:
10,1>. Метод 1: стандартный тип A USB папа. Как вы выбираете вход DC 5 V.
10,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.
10,3>. Метод 3: Тип-C USB флеш-накопитель USB с гнездовым. Как вы выбираете вход DC 5 V.
10,4>. Он может выбрать только один метод ввода.
11>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может Выход постоянного тока 0,5 V-30,0 V.
Калибровка:
1>. ZK-DP2F может установить выходное напряжение и ток на выходе.
2>. калибровка выходного напряжения: нажмите кнопку «Выбор» при отображении выходного напряжения в калибровку выходного напряжения. затем экран будет мигать. короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения. короткое нажатие кнопок Select для того, чтобы увеличить ценность. нажмите и удерживайте кнопку «Выбор» снова для сохранения и выхода из режима настройки.Примечание:Пользовательское действие, чтобы нажать кнопку несколько раз, затем Параметры изменятся, если напряжение очень низкое.
3>. калибровка выходного тока: нажмите кнопку «Выбор» при отображении выходного тока в калибровочный выходной ток. затем экран будет мигать. короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения. короткое нажатие кнопки «Выбор» для увеличения значения. нажмите и удерживайте кнопку \ tправая Кнопка снова, чтобы сохранить и выйти режим настройки.Примечание:Пользователь свои права собственности на нажмите кнопку несколько раз, затем Параметры изменятся в том случае, если сейчас у нас очень низкая. калибровки обеспечивают более точные результаты в тех случаях, когда сила тока больше, чем 1A. дисплей ошибка велика в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.Module может не быть отображены в тех случаях, когда выходной ток в режиме ожидания составляет менее 10-40mA.

Защитные функции:
1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.
2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.
3>. защита от избыточной мощности: модуль отключит выход автоматически, если выходная мощность более 15 Вт. он будет отображать '-OP-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток составляет 10 ~ 40 мА.
5>. защита от перегрева: модуль отключит выход автоматически, если температура больше 100 °. он будет отображать '-OT-'. пользователь должен уменьшить нагрузку и включите питание, а затем нажмите кнопку «/».
С помощью шаги:
1>. Как обычная понижающий модуль питания:
1,1>. Подключение правого входного напряжения на входном терминале;
1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть скорректировано.
1,3>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.
1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых датчика к выходному терминалу на модуле). Или выходной терминал короткого замыкания напрямую.
1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.
1,6>. тестирование и использование (E. g: Максимальный выходной ток модуля составляет 1А при отображении 1А на мультиметре. красный светодиодный индикатор будет зафиксировано какое-либо движение в том случае, если выходом достигающим до 1A. иначе светодиодный выключен.)
1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.
1,8>. Выход ток не может держать fix стоимостью Выход. Он меняет цвет с нагрузкой. Но это не может превышать комплект Выход текущее значение.
2>. Как зарядное устройство:
2,1>. топ: Мощность модуль питания не может быть использована в качестве модуль зарядного устройства в том случае, если она не поддерживают постоянный ток. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.
2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.
2,3>. Подключите правое входное напряжение на входном терминале. (Примечание:Пожалуйста, не подключайте нагрузку во время установки параметра).
2,4>. тесты выходное напряжение от мультиметр и регулировать потенциометр CV, чтобы убедиться, что выходное напряжение добраться до требуют заряжены переменным током. (в том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). или короткого замыкания выходной терминал напрямую.
2,5>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.
2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
2,7>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют ток заряда значение.
2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.
3>. Как светодиодный драйвер постоянного тока высокой мощности:
3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.
3,2>. Подсоединить воздушную прямо входное напряжение на входных сигналов.Примечание:Не подключайте нагрузку во время набор параметров).
3,3>. Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.
3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.
3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) или выходной терминал короткого замыкания напрямую.
3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.
3,7>. Светодиодный подсоединитель и тест.
Примечание:
1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.
2>. Пожалуйста, не короткий выход.
3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.
4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.
5>. Проверните защелку CV потенциометр против часовой стрелки в течение более чем 10 превращается в том случае, если напряжение на выходе не может быть скорректирована.
6>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.
7>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.
8>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
Применение:
Обычный источник питания
Батарея зарядное устройство
Светодиодный источник питания приводаэ
Инструмент для отображения напряжения
Тесты метр
Автоматическая проверка
Мощность преобразования
Регулятор вентилятора
Посылка включает в себя:
1 шт. ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер
