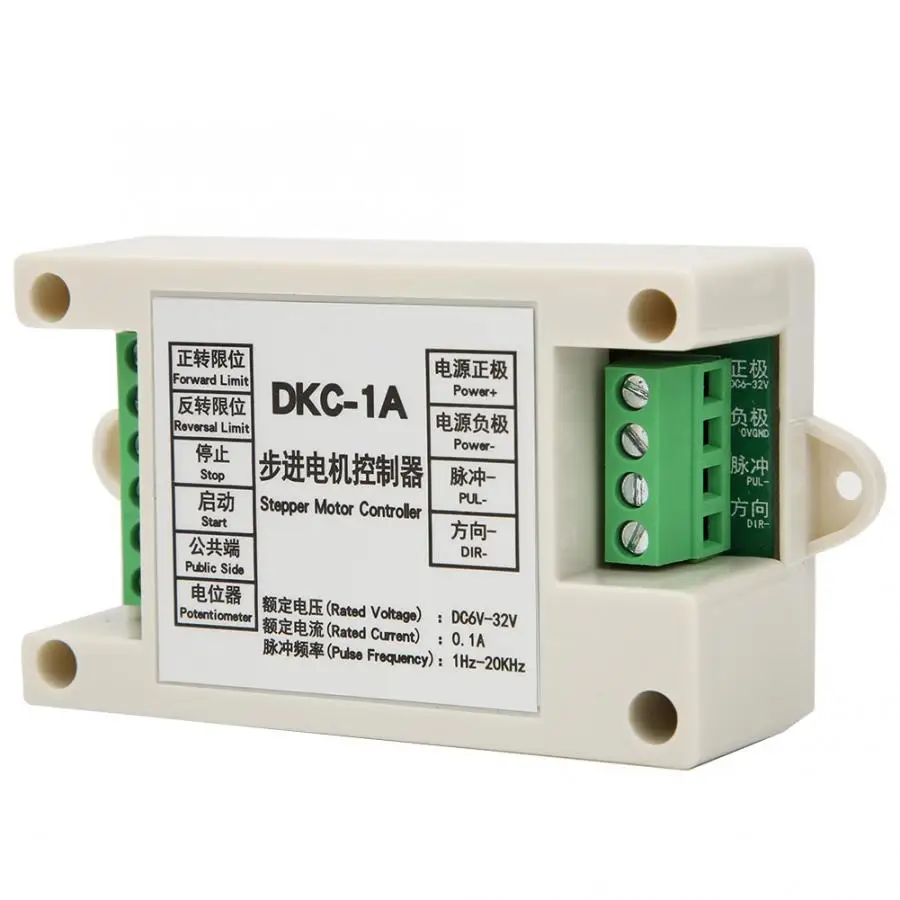

DC Motor Rate controller Motor rate Controller Driver for Stepper Servo Motor DC5~32V PLC motor Rate controller

Описание

Контроллер скорости двигателя постоянного тока контроллер скорости двигателя драйвер для Степпер с сервоприводом DC5 ~ 32 V PLC контроллер скорости двигателя

Особенности:

1. Подходит для шаговых двигателей, сервомоторов.
2. Интегрирован с s-типом ускорения с функцией мгновенной остановки.
3. Защита обратного соединения, защита от перенапряжения, защита от перегрузки по току.
4. Встроенное регулирование скорости и внешнее регулирование скорости интеллектуальное автоматическое переключение.
5. Возможна Выходная частота импульса до 20 кГц.
6. Вход всех оптопара изоляции, выход отрицательный импульс. Входной сигнал активный низкий.

Параметры:

Тип товара: регулятор скорости шагового двигателя
Входное напряжение: DC5 ~ 32 В
Настройка режима работы: (переключатель циферблата: 1 вкл., 0 вкл.)

Автоматический, для круглых бутылок туда и обратно режим	Одиночный режим запуска	Одну поездку туда и обратно режим	Электрический режим
S1	1	1
S2	1	1

1. Контрольный сигнал составляет 0-24 В, сигнал действителен для падающего края, и триггерный сигнал должен быть сохранен выше 2,5 us.
2. Встроенный потенциометр и внешний потенциометр автоматически переключаются. Внешний потенциометр-интерфейс подвешивается, что является ошибкой контроля скорости встроенного потенциометра. Если внешний потенциометр подключен (меньше или равен 10 K), плата управления автоматически переключается на внешний потенциометр.
3. Выполните Переключатель настройки, Встроенный потенциометр мотора, внутри контроллера, откройте корпус для настройки.
Функция Описание:
1. автоматический режим круговой поездки: после того, как контроллер режима запустит Запуск (общий конец и включение входного касания), Мотор будет автоматически перемещаться вперед и назад между предельным и обратным ограничением. До тех пор, пока триггер не остановит вход.
2. Однострелочный Сенсорный режим: после запуска режима двигатель будет вращаться. Когда двигатель достигает переднего лимита, Мотор остановится. Если двигатель снова сработает, он изменится. Когда обратный лимит достигается, мотор останавливается. Триггер запуска двигателя снова и повторите вращение вперед для этого цикла.
3. Одиночный режим круговой поездки: после того, как режим срабатывает, мотор вращается вперед. Когда он достигает переднего лимита, он останавливается, затем начинает Обратный ход. Когда обратный лимит достигается, мотор останавливается.
4. режим пробежки: начальный конец и общий конец соединены с передним вращением, и релиз остановлен; Стопорная связь с общим концом перевернута, и стоп отпускается.
Проводка и другие инструкции:
1. Контроллер является шаговым двигателем общего назначения и управление сервомотором. Общий привод шагового двигателя, Серводвигатель может быть подобран и использован независимо от размера двигателя.
Разные метки порта привода двигателя отличаются, но интерфейс работает так же.
EM = ENA = PREE включить
Пул = Пульс = CLK пульс
DIR = CW = направление КНО
Этот контроллер использует общий метод подключения анода:
Драйвера PUL + и DIR + подключены к положительной полюсе блока питания + 24 В
Контроллер пул-подключенный драйвер импульсного входа (Пул-, пульс-, CLK-)
Вход направления привода, подключенного к DIR (DIR-, CW-, CWW-)
EN +, EN-это, как правило, пусто.
2, концевой переключатель, кнопочный переключатель
Механические переключатели, кнопочные переключатели, концевые переключатели, ножные переключатели и т. д. используются в двухпроводном нормально разомкнутый тип. Одна ножка соединена с общим концом, а другая-с соответствующим входным концом, таким как Пуск, стоп, передний и обратный лимит.
Электронные переключатели, такие как Фотоэлектрические переключатели, бесконтактные переключатели и переключатели Холла требуют DC24V трехпроводный нормально открытый тип NPN. Две линии являются линиями электропередачи и непосредственно подключены к контроллер блок питания; другая-сигнальная линия, которая непосредственно подключена к соответствующим клеммам входного сигнала, остановки, переднего и заднего хода.
3, внешний потенциометр
Внешний потенциометр мотора требует значения сопротивления ≤10K, и мощность не требуется. Внешний потенциометр должен быть подключен только к внешнему входному терминалу с регулировкой скорости общего терминала соответственно.

Посылка список:

-Диск-1 шт.
1 х Руководство пользователя (на английском языке)
