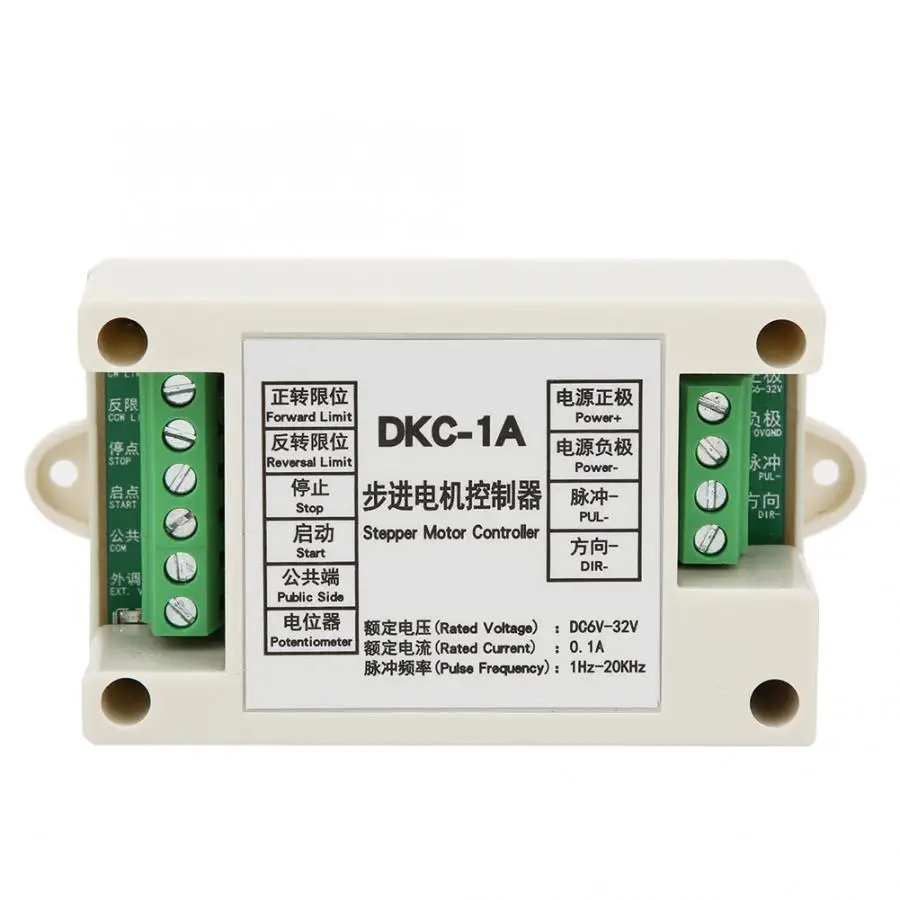

DC5~ 32V контроллер скорости двигателя PLC драйвер для шагового серводвигателя

Описание

DC5 ~ 32 V контроллер скорости двигателя PLC драйвер для шагового серводвигателя

Особенности:

1. Подходит для шаговых двигателей, сервомоторов.
2. Интегрирован с s-типом ускорения с функцией мгновенной остановки.
3. Защита обратного соединения, защита от перенапряжения, защита от перегрузки по току.
4. Встроенное регулирование скорости и внешнее регулирование скорости интеллектуальное автоматическое переключение.
5. Возможна Выходная частота импульса до 20 кГц.
6. Вход всей изоляции оптопары, Выход Отрицательный пульс. Входной сигнал активный низкий.

Параметры:

Тип товара: регулятор скорости шагового двигателя
Входное напряжение: DC5 ~ 32 В
Настройка режима работы: (переключатель циферблата: 1 вкл., 0 вкл.)

Автоматическая круглая упаковочная машина туда и обратно режим	Одиночный режим запуска	Одну поездку туда и обратно режим	Электрический режим
S1	1	1
S2	1	1

1. Контрольный сигнал составляет 0-24 В, сигнал действителен для падающего края, и триггерный сигнал должен быть сохранен выше 2,5 us.
2. Встроенный потенциометр и внешний потенциометр автоматически переключаются. Внешний интерфейс потенциометра подвешен, что является обман контроля скорости встроенного потенциометра. Если внешний потенциометр подключен (меньше или равен 10 K), плата управления автоматически переключается на внешний потенциометр.
3. Выполните Переключатель настройки, Встроенный потенциометр скорости, внутри контроллера, откройте корпус для настройки.
Функция Описание:
1. автоматический режим Round-trip: после того, как контроллер режима запускает Запуск (общий конец и включение ввода касания), двигатель будет автоматически перемещаться вперед и назад между предельным и обратным ограничением. До тех пор, пока триггер не остановит вход.
2. Однострелочный Сенсорный режим: после запуска режима двигатель будет вращаться. Когда двигатель достигает переднего лимита, Мотор остановится. Если двигатель снова сработает, он изменится. Когда обратный лимит достигается, мотор останавливается. Триггер запуска двигателя снова и повторите вращение вперед для этого цикла.
3. Одиночный режим круговой поездки: после того, как режим срабатывает, мотор вращается вперед. Когда он достигает переднего лимита, он останавливается, затем начинает Обратный ход. Когда обратный лимит достигается, мотор останавливается.
4. режим Jog: начальный конец и общий конец соединены с передним вращением, и релиз остановлен; соединение между стоп-концом и общим концом перевернуто, и стоп отпускается.
Проводка и другие инструкции:
1. Контроллер-это шаговый двигатель общего назначения и контроллер серводвигателя. Общий привод шагового двигателя, Серводвигатель может быть подобран и использован независимо от размера двигателя.
Разные метки порта привода двигателя отличаются, но интерфейс работает так же.
EM = ENA = PREE включить
Пул = Пульс = CLK пульс
DIR = CW = направление КНО
Этот контроллер использует общий метод подключения анода:
Драйвера PUL + и DIR + подключены к положительной полюсе блока питания + 24 В
Контроллер пул-подключенный драйвер импульсного входа (Пул-, пульс-, CLK-)
Вход направления привода, подключенного к DIR (DIR-, CW-, CWW-)
EN +, EN-это, как правило, пусто.
2, концевой переключатель, кнопочный переключатель
Механические переключатели, кнопочные переключатели, концевые переключатели, ножные переключатели и т. Д. Используются в двухпроводных нормально открытых типах. Одна ножка соединена с общим концом, а другая-с соответствующим входным концом, таким как Пуск, стоп, передний и обратный лимит.
Электронные переключатели, такие как Фотоэлектрические переключатели, бесконтактные переключатели и переключатели холла, требуют DC24V трехпроводный нормально открытый тип NPN. Две линии являются линиями электропередачи и непосредственно подключены к блоку питания контроллера; другая-сигнальная линия, которая непосредственно подключена к соответствующим клеммам входного сигнала, остановки, переднего и заднего хода.
3, внешний потенциометр
Внешний потенциометр скорости требует значения сопротивления ≤10K, и мощность не требуется. Подключение внешнего потенциометра должно быть подключено только к внешнему входному терминалу с регулировкой скорости общего терминала соответственно.

Посылка список:

-Диск-1 шт.
1 х Руководство пользователя (на английском языке)
