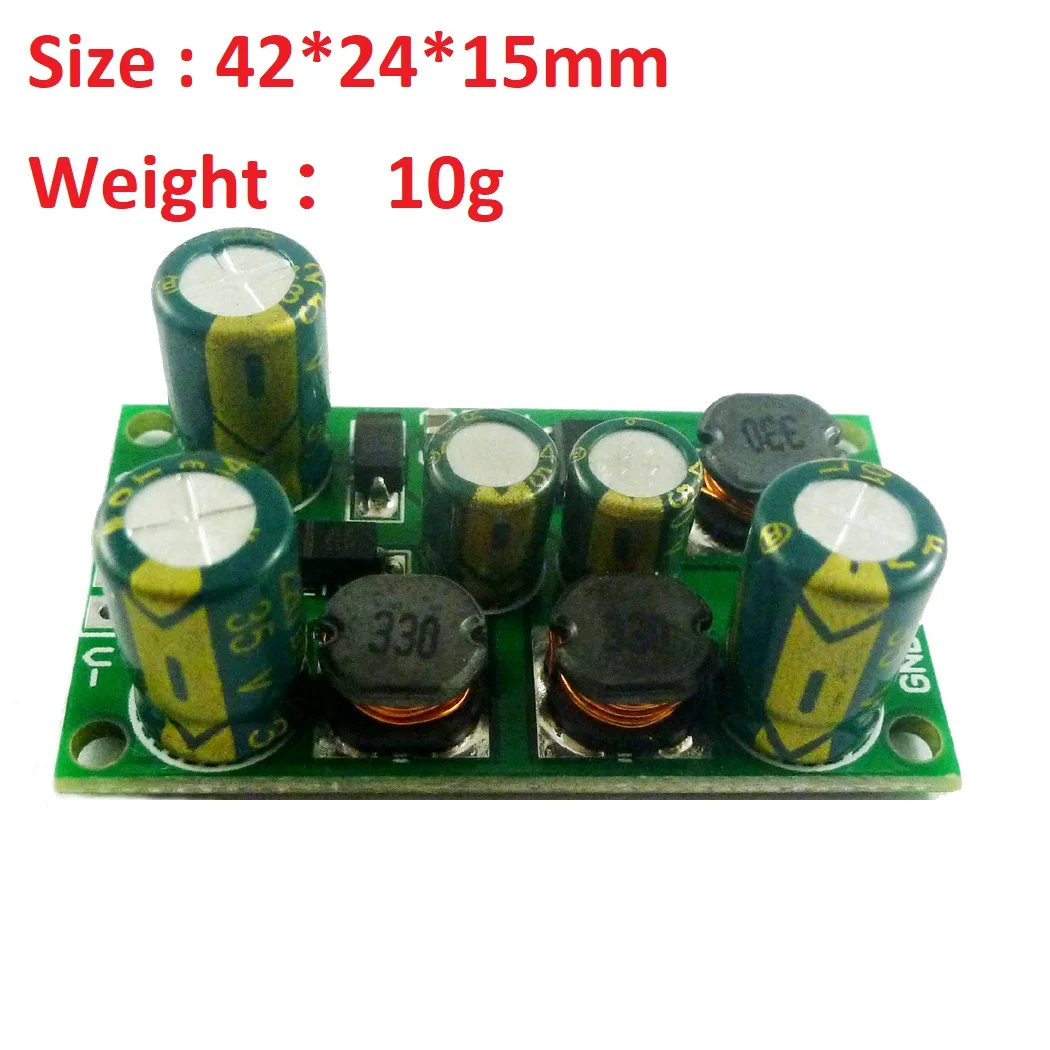

2 в 1 8 Вт Boost-Buck Dual +-плата напряжения 3-24 В до 5 В 6 в 9 в 10 в 12 В 15 в 18 в 24 В для ADC DAC lcd op-колонка с усилителем похожие продукты
Описание:
Входное напряжение 3 ~ 24 В, выходОпционально± 5 V/± 6В/± 9В/± 10 V/± 12 V/± 15В/±18V±24V
Максимальная выходная мощность: 1-8 Вт (для получения подробной информации, пожалуйста, посмотрите описание внизу или обратитесь к нам за информацией.)
Эффективность преобразования: 70-90%
Потребляемый ток: 3-4mA
Точность: положительное напряжение ± 3%, отрицательное давление ± 5%
Точность: положительное напряжение ± 3%, отрицательное давление ± 5%
8 Вт Boost-Buck преобразователь Рабочая частота 400 кГц.
Рабочая температура окружающей среды:-40 ~ + 85 градусов Цельсия
Размер: 42x24x15 мм
Вес: 10 г
Высокоэффективный до 90%
Встроенный компенсацию частоты
Встроенная функция мягкого запуска
Встроенная функция теплоотключения
Встроенная функция ограничения тока
Примечание:
1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход был больше, чем 10 мА
2V-не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать V +
Приложений
ADC/DAC/операционный усилитель эталонного напряжения
RS232 RS485 RS422 автобус
Аудиотехника
Низкий источник питания аудио
Усилитель звука для автомобиля двойной плата питания
ЖК-дисплей блок питания
Инструменты, оборудование
Внимание:
Это модуль преобразователя Напряжения, необходимо учитывать при использовании:
1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3 Входная мощность должна быть больше выходной мощности, потому что энергопотребление самого модуля
Вопросы и ответы:
Q1: почему выходное напряжение меньше номинального напряжения
A1: входной источник питания слишком низок. Проверьте Входное напряжение с мультиметром, а в этот раз входное напряжение очень низкое
В2: почему отрицательное давление не выводится или выход слишком низкий?
A2: отрицательное давление не может использоваться отдельно. При использовании отрицательное давление та же нагрузка должна быть подключена в положительное напряжение терминала.
Максимальная выходная мощность может достигать 8 Вт, но максимальная мощность будет отличаться в различных условиях. Для получения подробной информации см. Следующую таблицу(10-80% максимальной мощности является наиболее надежным):
Вход DC 3-24 V, выход ± 5 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,1-0.8A
Вход DC 3-24 V, выход ± 6 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,1-0.7A
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,1-0.8A
Вход DC 3-24 V, выход ± 6 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,1-0.7A
Вход DC 3-24 V, выход ± 9 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,04-0.6A
Вход DC 3-24 V, выход ± 10 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,03-0.55A
Вход DC 3-24 V, выход ± 12 V
Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,03-0.46A
Вход DC 3,3-24 V, Выход ± 15В
Входное напряжение: 3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,03-0.41A
Вход DC 3,7-24 V, выход ± 18 V
Входное напряжение: 3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,04-0.31A
Вход DC 3,7-24 V, выход ± 24 V
Входное напряжение: 3,7 В/5 В/6 В/9 В/12 В/15 В/18 в
Максимальный выходной ток: 0,03-0.25A
