Описание
Один. Введение модуля:
1. частота работы этого модуля составляет 30 МГц, а внутренние часы могут достигать 180 МГц после 6 октав. поддержка последовательного и параллельного режима передачи слова управления. максимальная неискаженная Выходная частота может составлять до 70 МГц (фактическое значение Проверено этим модулем)
2. Материнская плата принимает AD9851, и частотный диапазон колеблется от 0 до 70 МГц. Обеспечить последовательный и параллельный SCM оригинальный код обратно: выходной сигнал плюс обычный пассивный низкопроходный фильтр.
Два. Модуль расширения, штыревая Панель определения (только для этого модуля)
1. CLK: системная тактовая частота (30 МГц)
2. Сброс: контроль выходного тока ЦАП внутри DDS
(Когда амплитуду выходного сигнала необходимо контролировать, значение напряжения штыря можно контролировать для контроля амплитуды выхода DDS сигнала)
3. Q0A: положительный фазовый выходной конец внутреннего высокоскоростного компаратора (соответствует 14 контактам AD9851)
4. Q0B: Перевернутый выходной конец внутреннего высокоскоростного компаратора (соответствует 13 pin AD9851)
5. VIP: фазовый входной конец внутреннего высокоскоростного компаратора (соответствует 16 контактам AD9851)
6. Вин: инвертирующий входной конец внутреннего высокоскоростного компаратора (соответствует 15 контактам AD9851)
7. F0: выход частоты (с формой волны после типичного низкочастотного фильтра)
8. GND: источник питания
9. VDD: положительный полюс входной мощности (+ 5 В)
10. RST: AD9851 конец сброса (высокий уровень, установите контакт на высокий уровень перед управлением чипом, и установите его на низкий уровень RST_AD9851 после завершения сброса)
11. FQUP: бит обновления данных (входной бит последовательного/параллельного ввода данных FQ_QD_AD9851)
12. WCLK: входной терминал часов (входной бит CLK_AD9851 для последовательного/параллельного ввода данных)
13. D0: конец ввода данных (низкий заказ при параллельных входных данных)
14. D1: терминал ввода данных
15. D2: терминал ввода данных
16. D3: терминал ввода данных
17. D4: Терминал ввода данных
18. D5: терминал ввода данных
19. D6: терминал ввода данных
20. D7: Терминал ввода данных
(Высокий заказ параллельных входных данных. При серийной отправке данных этот бит является последовательным входным бит данных DataIn_AD9851.
Три 、 отгрузки прайс-лист
1. Основная плата, без платы управления
2. Предоставьте исходный код, схема файла PDF
Четыре. Физические чертежи и частичные чертежи сигналов

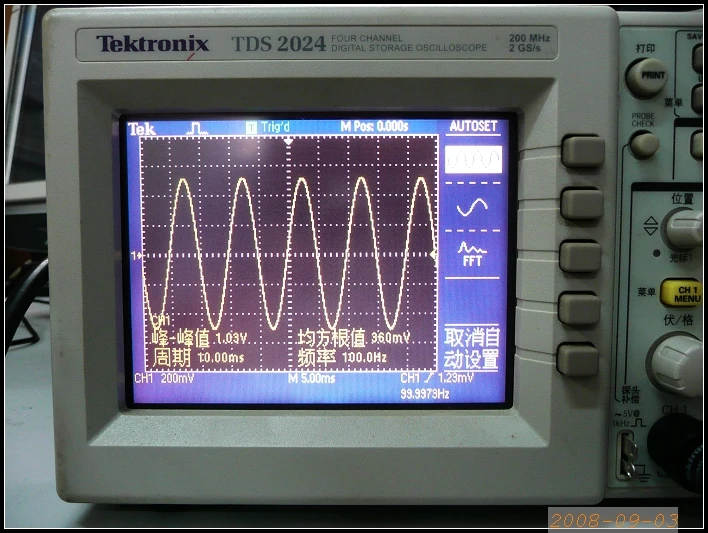

100 Гц форма выходного сигнала скриншот

10 Гц выходного сигнала

10 МГц спектрограмма
4

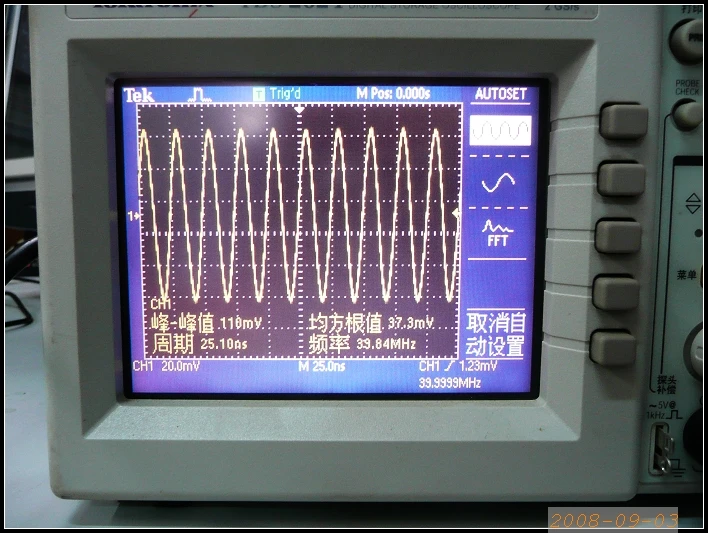

40 МГц волна форма

10 МГц волна форма

20 МГц сигнала

60 МГц спектрограмма

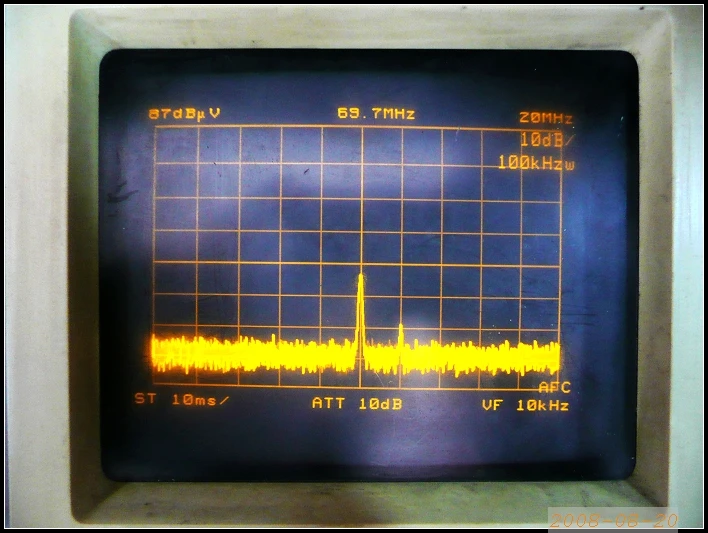

70 МГц спектрограмма

100 кГц сигнала

Спектрограмма 80 МГц (предельные параметры)

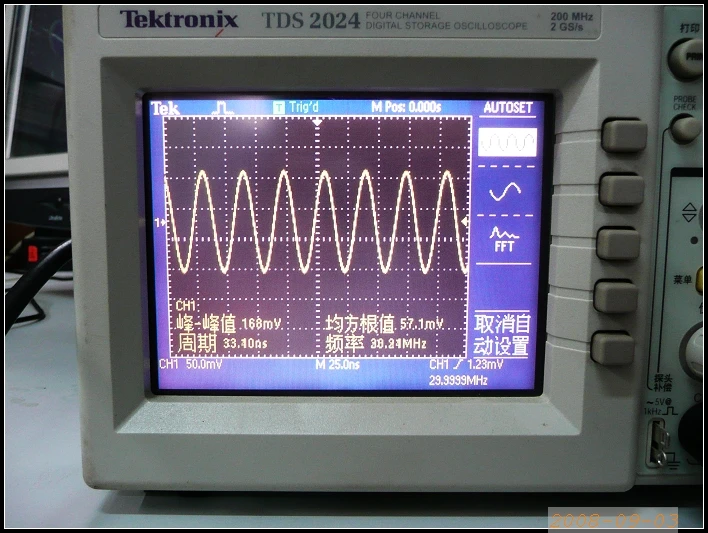

30 МГц волна форма

10 м формы волны

1 кГц формы волны

Возможностью погружения на глубину до 30 м спектрограмма

1 кГц сигнала
