Особенности:
1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно параметры дисплея CH1 и CH2;
Возможность воспроизводить узоры пользовательской формы волны;
2. Используйте Мягкие силиконовые ключи, а не традиционные патч-ключи, высокая чувствительность и удобство в эксплуатации;
3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;
4. Полностью Независимый двойной выход каналов, синхронизация работы и регулируемая разница фазы;
5. Отличное улучшение производительности квадратных волн, квадратный частотный диапазон до 25 МГц без искажений;
6. 60 групп произвольной функции хранения волн, глубина памяти каждой группы 2048*14 бит;
7. Высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) значение, общее разрешение частоты составляет 0.01uHz;
8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды 0Vpp ~ 20Vpp;
9. Рабочий цикл каждого канала можно регулировать самостоятельно, регулирующее разрешение 0.1%;
10. Функция подметания: линейная подметка и логарифмическая подметка; 0,1 s-999,9 s время подметания; направление движения вперед, назад и круглого хода;
11. с импульсными поездами функция вывода импульсов: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов;
12. Функции измерения: может измерять частоту сигнала, цикл, положительный/отрицательный импульс в ширину и рабочий цикл; 1 Гц ~ 100 МГц Частотный диапазон;
13.-9,99 В ~ 9,99 в DC диапазон смещения, разрешение смещения: 0,01 в;
14. С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В;
15. Функция хранения: можно хранить 100 групп параметров, заданных пользователем и извлекать в любое время;
Функция счетчика: с режимами соединения постоянного и переменного тока;
16. Функция произвольного монтажа волн: пользователь может отрегулировать произвольные волны на ПК, а затем загрузить на выход из прибора;
17. функция связи: ПК может использоваться для управления прибором;
18. С выходной защитой от короткого замыкания: все выходы сигнала могут работать 60 s под нагрузкой короткого замыкания conditior;
JDS2800-15MHz
Частота Технические характеристики:
Диапазон синусоидальной частоты: 0 ~ 15 МГц
Квадратный Диапазон частот: 0 ~ 15 МГц
Треугольный Диапазон частот: 0 ~ 15 МГц
Импульсный Частотный диапазон: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольных волн: 0 ~ 6 МГц
Время квадратного подъема: ≤25nS
Диапазон регулировки ширины импульса: 100-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
JDS2800-40MHz
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 40 МГц
Квадратный Частотный диапазон: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Импульсный Частотный диапазон: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольных волн: 0 ~ 6 МГц
Время квадратного подъема: ≤10nS
Диапазон регулировки ширины импульса: 40-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
JDS2800-60MHz
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Квадратный Частотный диапазон: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Импульсный Частотный диапазон: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольных волн: 0 ~ 6 МГц
Время квадратного подъема: ≤10nS
Диапазон регулировки ширины импульса: 25-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Сигналов Технические характеристики:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
Вертикальное разрешение волны: 14 бит
Частота дискретизации сигналов: 266 MSa/s
Длина волны: 2048 точек
Подавление синусоидальных гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Синусоидальное полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤5%
Квадратный и импульсный диапазон (пульс): 0,1-99.9%
Рампа волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитудный диапазон: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10Vpp.
Разрешение амплитуды: 1 мВ
Стабильность амплитуды: ± 5%/5 ч
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (Типичный)
Защита: короткое замыкание 60 S не будет повреждено
DC офсетной печати:
Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 в <Выходная амплитуде≤2в,-2,5 В ~ 2,5 в; 0 <Выходная амплитуде≤0. 2 В,-0,25 В ~ 0,25 в
Разрешение смещения: 0,01 в
Фазы Технические характеристики:
Диапазон регулировки фаз: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 в
Рост уровня/время падения: ≤20ns
Внешние функции измерения:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s
Функция счетчика-область подсчета: 0-4294967295
Функция счетчика: 2 режима соединения, DC и AC
Функция счетчика-режим подсчета: ручная работа
Диапазон входного напряжения сигнала: 2-20 Vpp
Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)
Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревна
Время сдвига: 0,1 s ~ 999,9 s
Диапазон настройки: произвольный набор между начальной точкой и стоп-точками
Направление сдвига: вперед, назад и круглый ход
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: 00-99 (извлеките 00 размещайте данные по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию 15 групп)

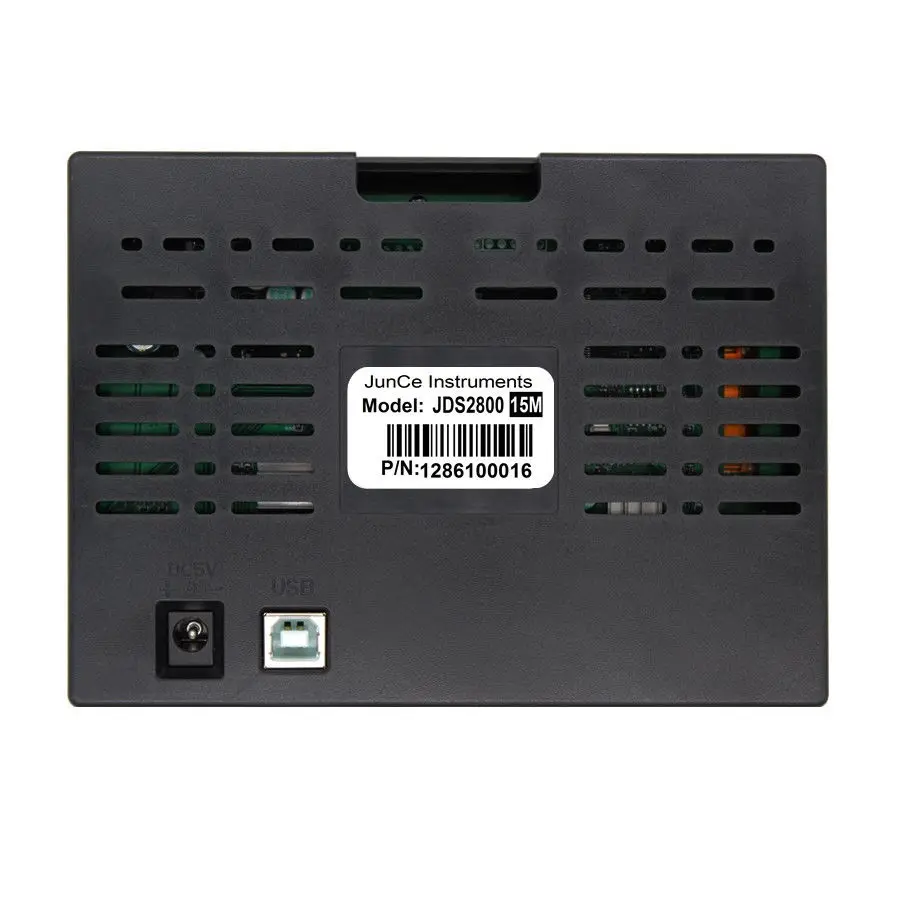

Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
Скорость связи: стандарт: 115200 bps
Протокол связи-принять команду: режим линии, открытый протокол
Источник питания: DC 5 V±0. 5 V
Процесс изготовления: технология поверхностного монтажа, крупная интегральная схема, высокая надежность, длительный срок службы
Пользователь может установить или выключить по процедуры
Характеристики работы: полное управление кнопкой, непрерывная Регулировка ручки
Вес: 275 г
Размер: 147,7*107,7*34,9 мм
Вес упаковки: 600 г
Размер упаковки: 170*120*100 мм
100% Фирменная Новинка
1 * DDS генератор сигналов
1 * CD-плеер
1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
1 * кабель BNC-Clip
