Описание

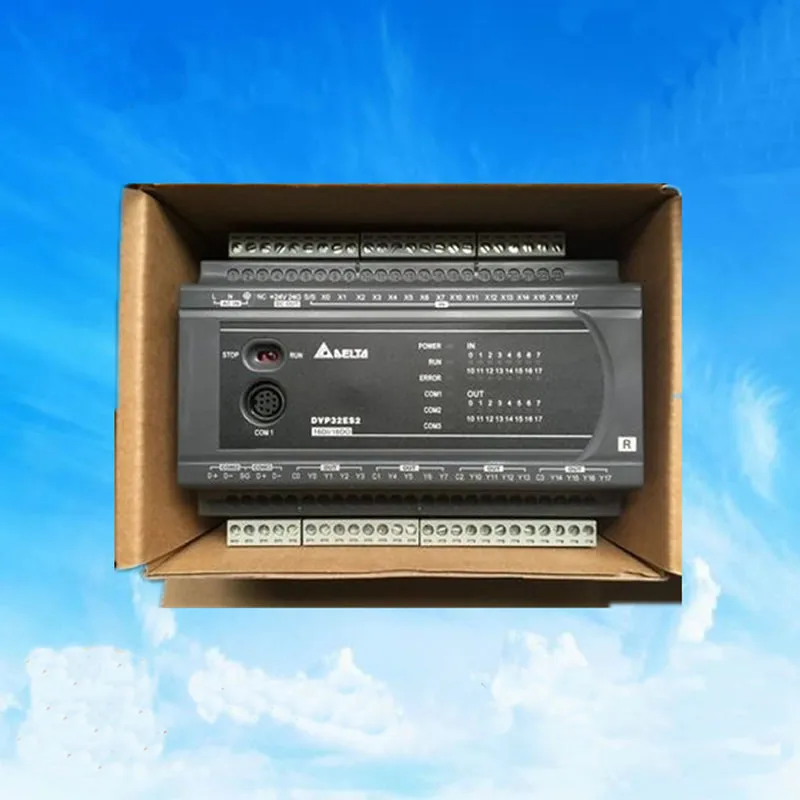

DVP32ES211T новый оригинальный ПЛК ES2 серии 24VDC 16DI 16DO выход тразистора
Спасибо за выбор DVP-ES2 серии Delta PLC. Серия DVP-ES2 обеспечивает 16 ~ 60 точек MPU и 8 ~ 32 точек цифровой модуль ввода/вывода. Максимальное количество точек ввода/вывода, включая точки на MPU, составляет 256. DVP-ES2 используется для различных приложений с различными точками ввода/вывода, блоком питания, цифровым I/O и аналоговыми модулями ввода/вывода.
Приложений
HVAC, Формовочная инжекционная машина, управление большим хранением, упаковочная машина, точная текстильная машина, логистическая система
Технические характеристики
1) точки MPU: 16/20/24/32/40/60
2) Емкость программы: 16 k шагов
3) Встроенный с 3 com-портами: 1 port порт и 2 Разъемы RS-485, все могут работать независимо (Master/Slave)
4) Макс. Точки ввода/вывода: 256 точек ввода + 16 точек вывода, или 256 точек вывода + 16 точек ввода
5) DVP-EX2 MPU встроен в 12 бит 4AD/2DA и предлагает аналоговые/температурные модули 14-плата сбора данных.
6) Встроенный с 8 высокоскоростными входными точками (2 точки для 100 кГц, 6 точек для 10 кГц) и поддерживает U/D, U/D Dir, A/B режимы подсчета
7) новые инструкции по контролю движения: замкнутая петля управления, знак выравнивания, щит, мгновенная переменная скорость, s-кривое Ускорение/замедление
8) Применение в формирующейся промышленности: эксклюзивные инструкции и функциональные блоки, разработанные для PV солнечного трекера
9) Удобные инструкции для инвертора частоты: для контроля вперед, обратного хода, запуска и остановки Delta @ s приводы двигателя переменного тока
10) Защита паролем: пароль для subroutine, идентификатор пользователя, ограничение на пробные сроки
11) Высокоэффективная инструкция эффективное выполнение инструкции
| Обновление 200 точек ввода/вывода | LD инструкция | MOV инструкция | DMUL инструкция | DEMUL инструкция | |
| ES2 | 1 мс | 0.54us | 3.4us | 11.4us | 10.3us |
| ES | 6 мс | 3.8us | 18us | 150us | 55.4us |
| Обратите внимание | Обновление модуля расширения ввода/вывода | Базовое | 16-bit data движение инструкция | Большие размеры 31-бит умножения инструкция | Большие размеры 32 бит с плавающей точкой умножения |
Электрические характеристики
Модель Предмет | 16ES2 00_ | 24ES2 00_ | 32ES2 00_ | 40ES2 00_ | 60ES2 00_ | 20EX2 00_ | 32ES2 До 11 ти лет | |
Мощность питания Стабилизатор напряжения | 100 ~ 240VAC (-15% ~ 10%), 50/60Hz +-5% | 24VDC (-15 ~ + 20%) | ||||||
| Разъем | Съемный клеммный блок европейского стандарта (шаг штифта: 5 мм) | |||||||
| Управление | ES 200 | DVP-ES2 начинает работать, когда мощность поднимается до 95 ~ 100 В переменного тока и останавливается Когда мощность опускается до 70В переменного тока. Если мощность отключена, MPU будет продолжать работать в течение 10 мс. | ||||||
ES 211 | DVP-ES2 начинает работать, когда мощность поднимается до 20.4VDC ~ 28,8vdc и Остановится, когда мощность опускается до 17.5VDC. Если мощность отключена, MPU будет продолжать работать в течение 10 мс. | |||||||
| Мощность поставить предохранитель | 2A/250VAC | 2.5A/30VDC, Polyswitch | ||||||
| Мощность потребления | 30VA | 1,8 W | ||||||
| DC24V ток на выходе | 500mA | / | ||||||
| Мощность защита питания | DC24V защита от короткого замыкания | / | ||||||
| Стойкость к напряжению | 1, 500В ПЕРЕМЕННОГО ТОКА (основной-вторичный), 1, 500В переменного тока (основной-PE), 500В ПЕРЕМЕННОГО ТОКА (вторичный-PE) | |||||||
| Сопротивление изоляции | > 5 м Ω при 500В постоянного тока (между всеми точками ввода/вывода и заземлением) | |||||||
| Шум иммунитет | От электростатического разряда: 8KV нагнетатель воздуха EFT: силовая линия: 2КВ, цифровой I/O: 1КВ, аналоговый и коммуникационный I/O: 1КВ RS: 26 МГц ~ 1 ГГц, 10 в/м | |||||||
| Заземления | Диаметр провод заземления не должно быть меньше, чем у L, N, клемма блока питания. (Когда многие PLCs используются одновременно, пожалуйста, убедитесь, что каждый ПЛК правильно заземлен.) | |||||||
| Защита окружающей среды | Работа: 0 °C ~ 55 °C (температура), 50 ~ 95% (влажность), степень загрязнения 2 Хранение:-25 °C ~ 70 °C (температура), 5 ~ 95% (влажность) | |||||||
| Официальные сертификаты | UL508 Европейская политика ЕС 89/336/EEC и низковольтная инструкция 73/23/EEC | |||||||
| Вибрации/удара иммунитет | Международные стандарты: IEC61131-2, IEC 68-2-6 (тест Fc)/IEC61131-2 и IEC 68-2-27 (тестовый Ea) | |||||||
| Вес (г) | R | 377 | 414 | 489 | 554 | 696 | 462 | / |
| T | 351 | 387 | 432 | 498 | 614 | 442 | 321 | |
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Питание
- DC
- Номер модели
- DVP32ES211T
