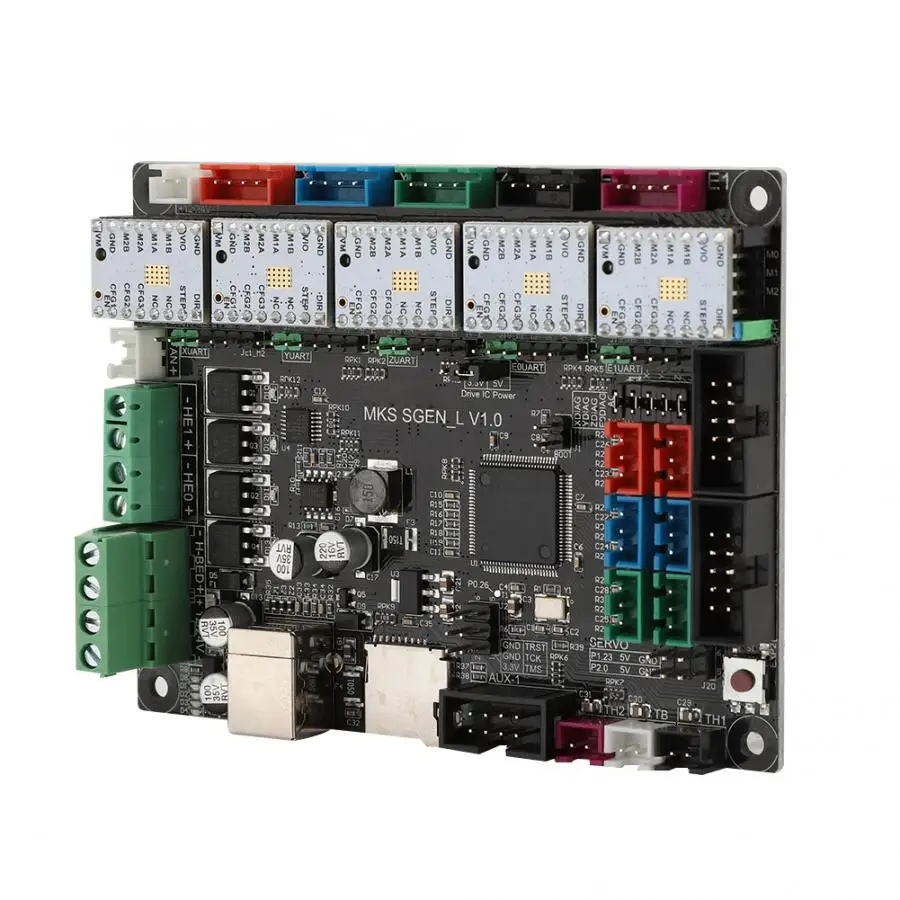

Детали материнской платы для 3d принтера для MKS SGen-L + 5x TMC2100 Драйвер шагового двигателя для uart/SPI
Особенности:
1. Максимальный ток двигателя составляет 1.77A RMS и устанавливается через 0.11Ohm чувствительные резисторы.2. 32-битный Cortex-M3 LPC 1768 мастер-чип, 100 МГц частота, сильная вычислительная мощность, значительно улучшена производительность.
3. Как встроенный разъем драйвера, так и внешний порт привода включены, более расширяемые и более селективные.
4. совместим с различными драйверами и особыми режимами (режим uart TMC2208, режим SPI TMC2130 и т. д.), с выделенным бронированием порта, А настройки проводки более лаконичны и удобны.
5. Поддержка различных прошивки с открытым исходным кодом, продолжить прошивку smoothieware, используемую в оригинальной материнской плате серии s, для SGen-L также может поддерживать версию прошивки marlin2.0.
6. Используются высококачественные печатные платы, и соответствующие контакты каждого интерфейса помечены шелковыми метками, что облегчает идентификацию и модификацию.
7. Специальный чип питания используется для поддержки входного напряжения 12-24 В.
8. Поддержка lcd 12864, MINI12864 и других панелей управления для управления дисплеем.
9. Может использоваться с полным спектром сенсорных экранов MKSTFT.
Параметры:
Тип товара: аксессуары для 3d принтера
Модель материнской платы: MKS для монтажа SGen-L
Размер отверстия: прибл. 102x76 мм/4,0 х 3.0in
Внешний вид размер: прибл. 110x84 мм/4,3 x 3.3in
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц)
Входное напряжение: 12 V ~ 24 V
Драйвер двигателя: TMC2130/2208/2100, 4988/8825
Интерфейс датчика температуры: NTC100K/PT100
Дисплей: Поддержка MKS TFT серии экран и ЖК-экран
Поддержка формата печати: g-код
Рекомендуемое программное обеспечение: для Cura/Simplify3d/Pronterface/Repetier-Host
Обновление прошивки: Обновление карты TF
Структура машины поддержки: для XYZ/Delta/Kossel/Ultimaker/Corexy
Как показано на рисунке: если вам нужно настроить режим модуля 2100, вам нужно использовать паяльник, В соответствии с таблицей будет указан соответствующий штырь и может быть подключен прилегающий коврик.
Как установить ток шагового двигателя:
Лучший способ установить ток двигателя-это измерение напряжения на штифте “Vref” (0-2,5 в) и регулировка напряжения с помощью потенциометра.
Максимальный ток двигателя составляет 1.77A RMS и устанавливается с помощью резисторов чувствительности 0.11Ohm.
Irms = (Vref x 1.77A)/2,5 V = Vref x 0,71
Vref = (Irms x 2,5 V)/1,77 A = Irms x 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (средний квадратный корень) ток на фазу (Irms = Imax/1,41)
Imax-> Максимальный ток на фазу (Imax = Irms * 1,41)
Пример:
Напряжение 1,0 В на Vref задает ток двигателя 0.71A RMS.
Модель материнской платы: MKS для монтажа SGen-L
Размер отверстия: прибл. 102x76 мм/4,0 х 3.0in
Внешний вид размер: прибл. 110x84 мм/4,3 x 3.3in
Микропроцессор: 32 бит Cortex M3 (LPC 1768/100 МГц)
Входное напряжение: 12 V ~ 24 V
Драйвер двигателя: TMC2130/2208/2100, 4988/8825
Интерфейс датчика температуры: NTC100K/PT100
Дисплей: Поддержка MKS TFT серии экран и ЖК-экран
Поддержка формата печати: g-код
Рекомендуемое программное обеспечение: для Cura/Simplify3d/Pronterface/Repetier-Host
Обновление прошивки: Обновление карты TF
Структура машины поддержки: для XYZ/Delta/Kossel/Ultimaker/Corexy
Как показано на рисунке: если вам нужно настроить режим модуля 2100, вам нужно использовать паяльник, В соответствии с таблицей будет указан соответствующий штырь и может быть подключен прилегающий коврик.
Как установить ток шагового двигателя:
Лучший способ установить ток двигателя-это измерение напряжения на штифте “Vref” (0-2,5 в) и регулировка напряжения с помощью потенциометра.
Максимальный ток двигателя составляет 1.77A RMS и устанавливается с помощью резисторов чувствительности 0.11Ohm.
Irms = (Vref x 1.77A)/2,5 V = Vref x 0,71
Vref = (Irms x 2,5 V)/1,77 A = Irms x 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (средний квадратный корень) ток на фазу (Irms = Imax/1,41)
Imax-> Максимальный ток на фазу (Imax = Irms * 1,41)
Пример:
Напряжение 1,0 В на Vref задает ток двигателя 0.71A RMS.
Посылка список:
MKS SGEN L V1.0 x 1
USB кабель для передачи данных x 1
TMC2100 шаговый двигатель привод x 5
Теплоотвод x 5
Отвертка-1 шт.
