Детали материнской платы для 3D-принтера, TMC2130 V1.1 SPI шаговый StepStick мотор бесшумный драйвер с теплоотвод ультра-тихий для 3d принтера Co

Описание

TMC2130 V1.1 поддерживает только SPI, высокоточный Бесколлекторный двигатель обнаружения нагрузки.
Обновленный шаговый рычаг электропривода: Драйвер TMC2130 широко используется в 3D принтерах и малые станки с ЧПУ, более низкое тепло; может заменить шаговый Драйвер A4988 DRV8825 LV8729.
Двухфазный шаговый двигатель с одним фазный ток 1.2A (пиковое значение находится 2.5A), Мотор рабочий ток можно регулировать.
Бесшумная работа в сочетании с максимальной эффективностью и крутящий момент двигателя.
1. Интерфейс конфигурации SPI (до 4 МГц)
2. До 256 местных микроступеней (без интерполяции)
3. Снизить энергопотребление на 75%
4. Высокая точность Бесколлекторный двигатель обнаружения нагрузки
5. Драйвер высокой нагрузки не потеряет шаг
6. Автоматическое переключение stealthChop и spreadCycle в зависимости от скорости

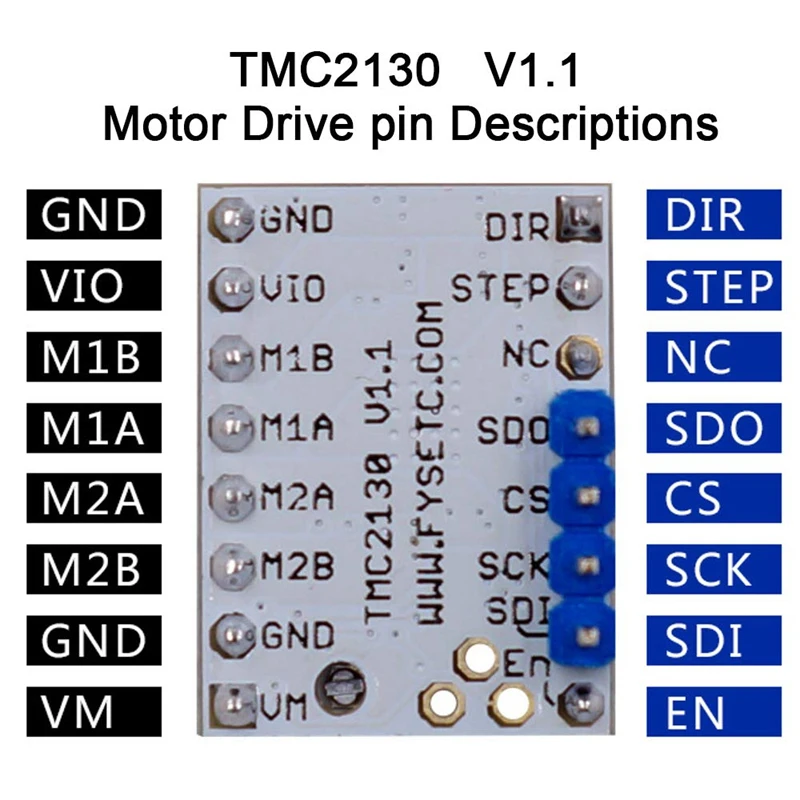

7. Оборудование совместимо с StepStick и Pololu A4988 шаговый драйвер
8. Компоненты на нижней стороне PCB для лучшего теплового излучения
9. Автоматическое снижение тока в режиме ожидания
10. stealthChop-для тихой работы и плавного движения
11. Электронная сигарета-высокодинамический ДВИГАТЕЛЬ УПРАВЛЕНИЯ чоппер
Параметры:
Интерфейс: Шаг/Dir или SPI
Конфигурация: шпильки CFG или SPI
Родные микроэтапы: до 1/256
MicroPlyer микрошагов: 1/256
Логическое напряжение (VIO): 3 ~ 5 В
Диапазон входного напряжения двигателя: 5,5 ~ 46 в
Внутренний v-регулятор: включен
RDSon: больше или равен 0,5 Ом
Цвет: белый + синий
Материал: печатная плата

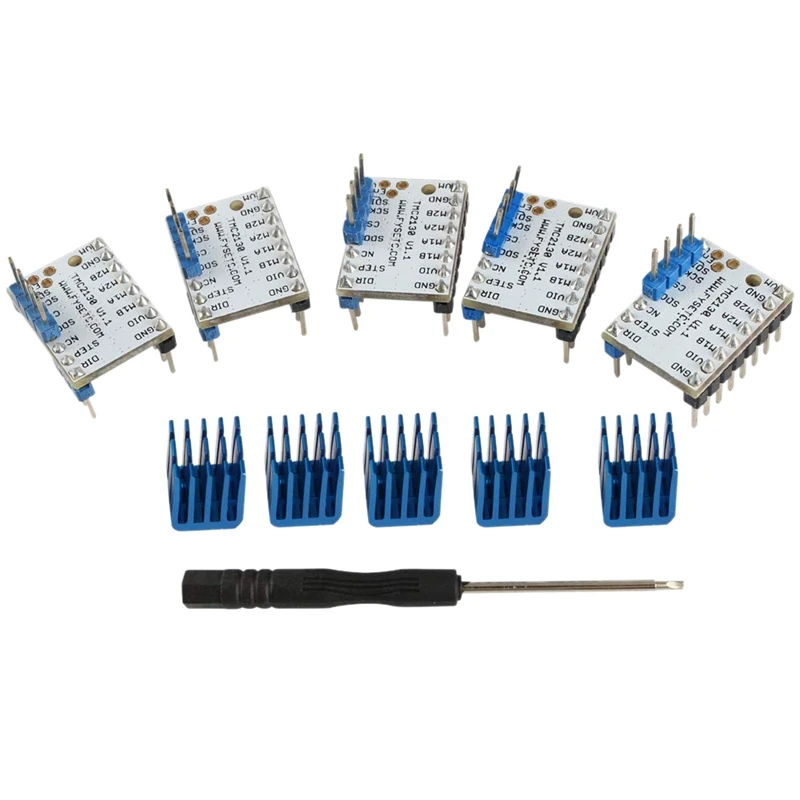

Посылка в комплект входит:
5 * TMC2130 V1.1 мотор драйвер
5 * теплоотвод
1 * отвертка
Примечание:
1. Vref измеряет G nd и напряжение в середине потенциометра.
2. Не подключайте двигатель при измерении напряжения, в противном случае легко сгореть драйвер.
3. Питание должно быть подключено при измерении напряжения, не просто подключите источник питания USB.
4. Пожалуйста, обратите внимание на направления, если вставить неправильно, драйвер будет выгореть!
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
