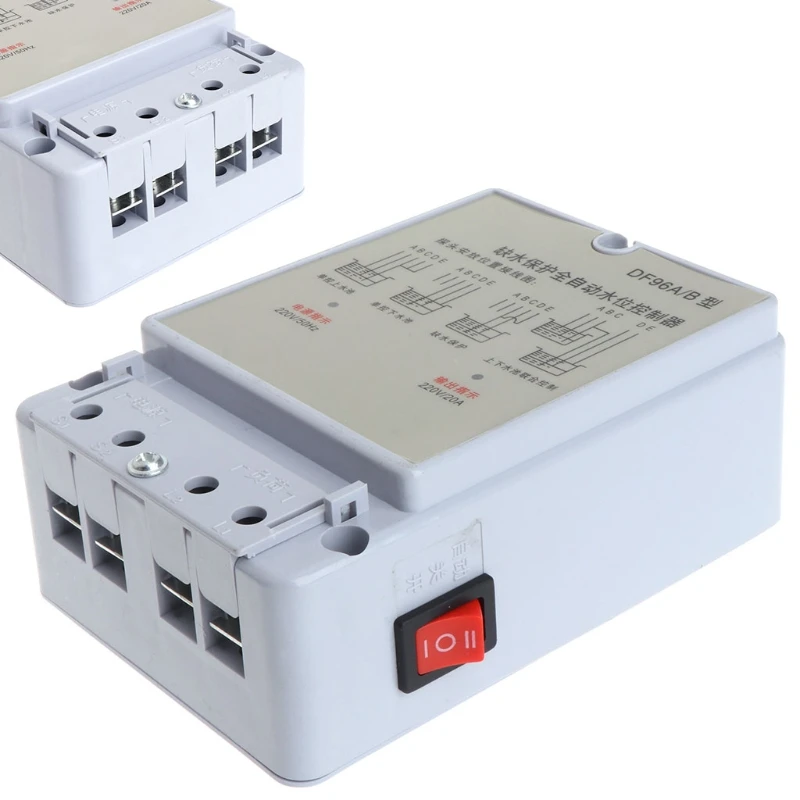

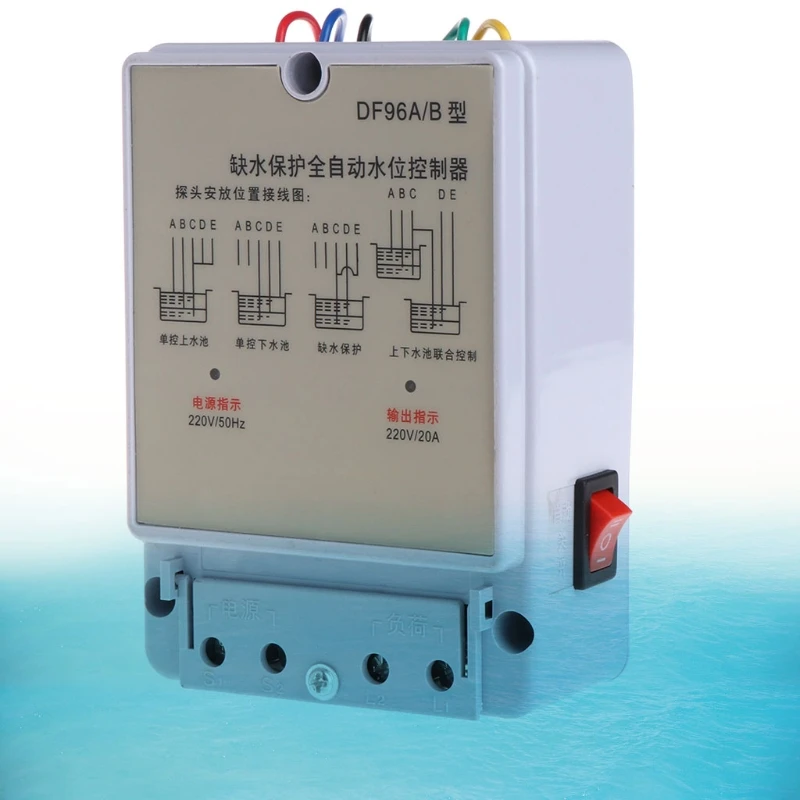

DF-96A/B Automatic Water Level Controller Pump Cistern Auto Liquid Switch 220V

Этот продукт использует интегральную схему, в сочетании с высотными зданиями,

Раковина (водонапорная башня) предназначена для повышения уровня классификации имеет общий контроль под раковиной, дренаж раковины и Водозащита и другие функции, может автоматически резервуар для воды, дренаж,

И эффективный уровень воды в бассейне для предотвращения перелива воды или насоса холостого хода, является промышленным, бытовые продукты применимы. Очень подходит для городских, деревенских, школьных, горнодобывающих предприятий и домашних скважин

-Проект колодезной воды, широко используется в печати и окрашивании, химической, пищевой, напитков, вина, сахара и других отраслях промышленности.

Функция и назначения

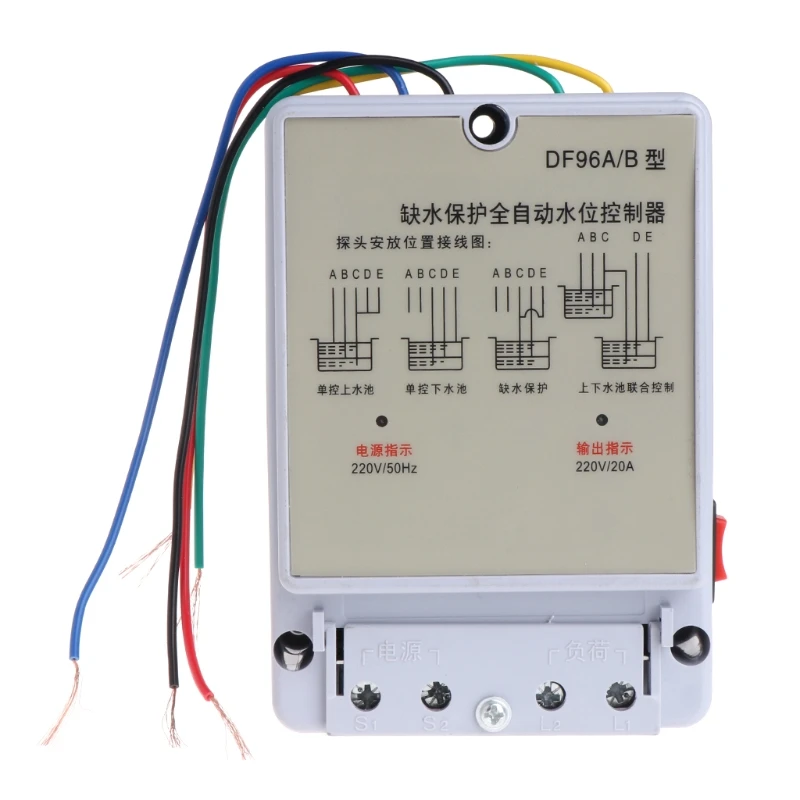

(1) инструкции по установке головки управления Пулом, установленные на одной контрольной диаграмме, показанной на рис. 1:

A (меридиан)-для бассейна (башен) верхнего уровня контроля, уровень воды поднимается до точки уровня воды, контакт воды с зондом, контроллер воды автоматически в насосе;

B (синяя линия)-к бассейну (башне) на более низком уровне контроля, уровень воды опускается до ниже точки B уровня воды, вода вдали от контакта зонда, контроллер уровня воды автоматически открывается насос, заполнение воды в бассейне.

C (черный)-для бассейна (башни) земли, в бассейне низкого и в нижней части бассейна;

D (зеленая линия), E (желтая линия) и получил C.

(2) под одиночными пулами управления (т. Е. Дренажный бассейн) инструкции по установке зонда, как показано на рис. 2:

E-для следующих точек контроля верхнего уровня бассейна, вода поднялась до уровня воды E, контакт воды с зондом, контроллер уровня воды автоматически открывается насос, дренаж воды; если нет дренажа, не берите;

D-бассейн под нижним ограничением для контроля уровня жидкости, уровня воды, таблица воды опускалась до точки D контакт с управляющей головкой из воды, контроллер уровня воды автоматически закрывает насос, бассейн единый дренаж;

C-заземление для раковины, поставьте для раковины низкий контакт с нижней частью;

A и B не берите.

(3) инструкции по установке зонда для защиты от недостающей воды, как показано на рис. 3:

C, D точки для раковины нижний предел уровня воды контрольные точки, таблица воды опускается до нижнего уровня воды, C и D один зонд в соприкосновении с водой от реле уровня воды немедленно, чтобы отрезать выход, водяной насос перестанет работать;

E и C короткий ответ;

A и B не берите.

Посылка включает в себя:

1 * DF-96A/B автоматический регулятор уровня воды
