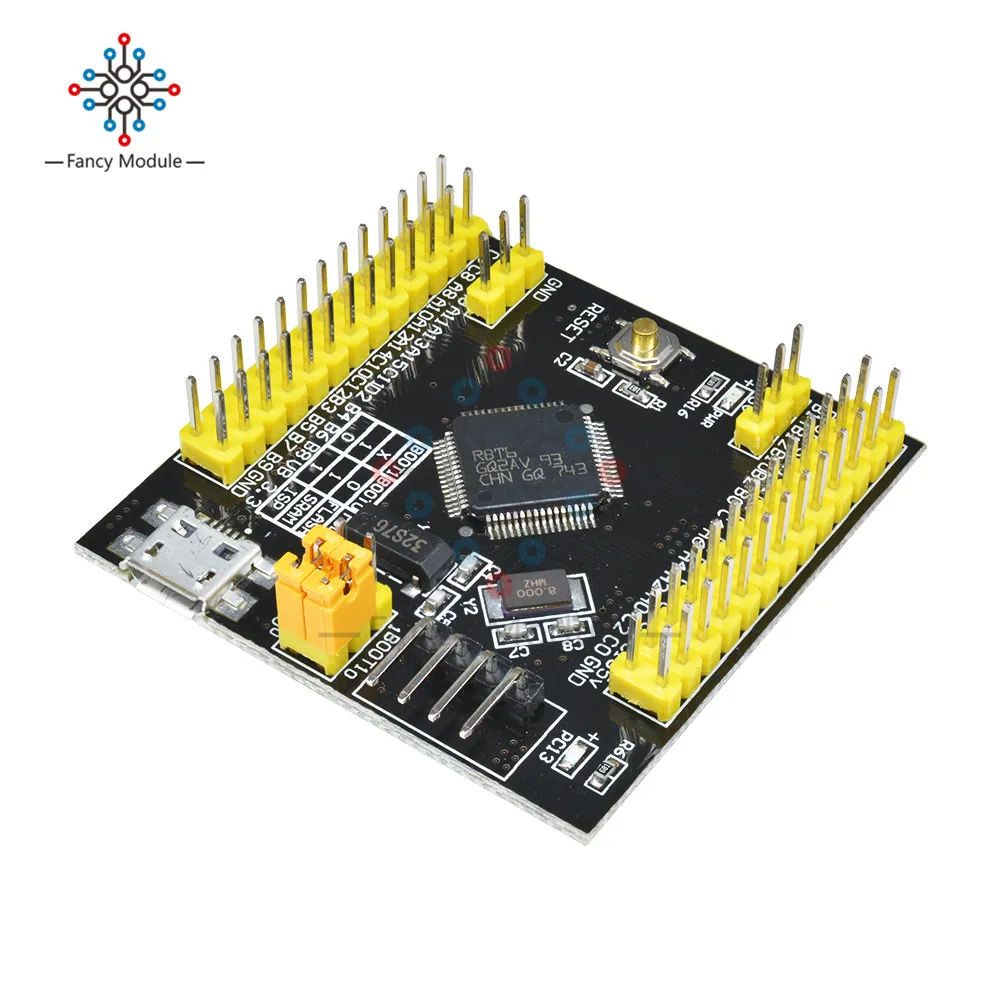

Diymore STM32F103RBT6 ARM STM32 минимальная система развития Cortex-m3 M76 Ne

Особенности:

1. На самой основной цепи на основе MCU, такой как кристалл осциллятора цепи, USB цепи управления питанием и USB интерфейс.

2. Добавлена схема хранения EEPROM (IEC/1028 байт x8).

3. Приводит ко всем портам ввода/вывода.

4. С интерфейсом отладочной загрузки эмуляции SWD интерфейс требует по крайней мере 3 провода для выполнения задачи отладочной загрузки.

5. Используя интерфейс Mirco USB, используемый в современных смартфонах, он прост в использовании и может сделать USB связь и источник питания.

6. Система core crystal (8 МГц) использует высококачественный, высококачественный, с низкой нагрузкой NDK NX5032GA без использования недорогого кристалла в железной оболочке.

7. Одобрена официальная Рекомендуемая кристаллическая схема RTC с низкой нагрузкой и используется кристалл бренда Epson вместо дешевого цилиндрического кристалла.

8. Танталовые Конденсаторы высокой емкости помещаются на входные и выходные клеммы микросхемы регулятора напряжения питания, что, безусловно, будет иметь необыкновенный эффект в регулировании напряжения и фильтрации.

9. Он оснащен высококачественным двухрядным штырьком 2*13/2,54 мм для обеспечения отличного проводящего контакта, поэтому пользователи могут разместить Ядро платы на стандартной универсальной плате или макетной плате. Штыревой наконечник по умолчанию не распаян, и пользователь может выбрать направление сварки в соответствии с его потребностями.

Чип Введение:

1. Stm32F103RBT6

2. AMS1117-3.3V: чип регулятора 3,3 В, обеспечивающий максимальный ток 1500 мА.

3. AT24C08: 1024 байт x8, высокая скорость передачи данных составляет 400 кГц и IIC шина совместима, количество стираний составляет около 1 млн раз, и хранение данных может быть 100 лет.

Посылка: lqfpколичество контактов: 64

Ядро: CortexTM-M3

Рабочая частота: 72 МГц

Ресурс хранения: 128 K байт флэш-памяти, 20 Кбайт SRAM

Интерфейс ресурсы: 2 xSPI, 5 xUSART, 2xI2C, 1 xCAN, 51xI/O порт

Аналого-цифровое преобразование: 3x ADC (12 бит/16 канал)

Таймер: 3 нормальных таймера, 1 Расширенный таймер

Отладочная загрузка: Поддержка отладочной загрузки интерфейса JTAG/SWD, поддержка IAP

Посылка включает в себя:

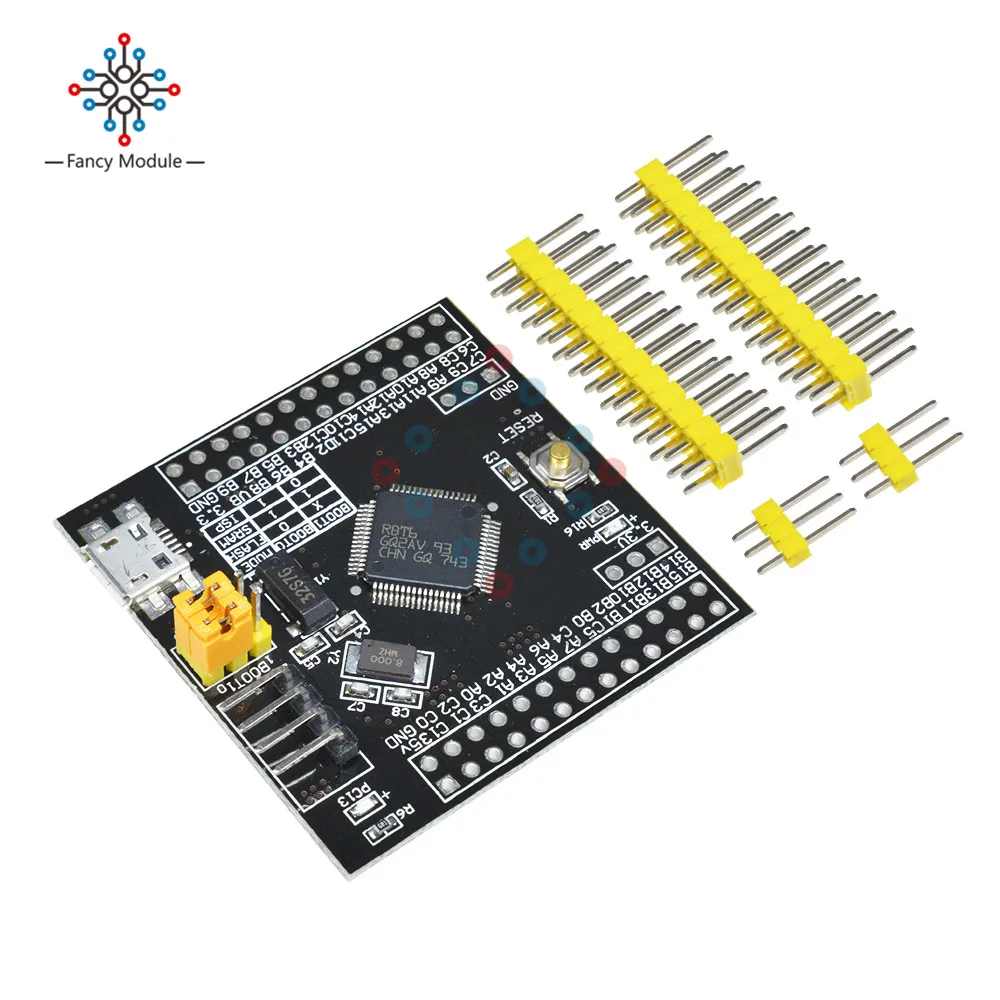

1 * STM32F103RBT6 ARM STM32 минимальная системная макетная плата Cortex-m3 M76
