Описание

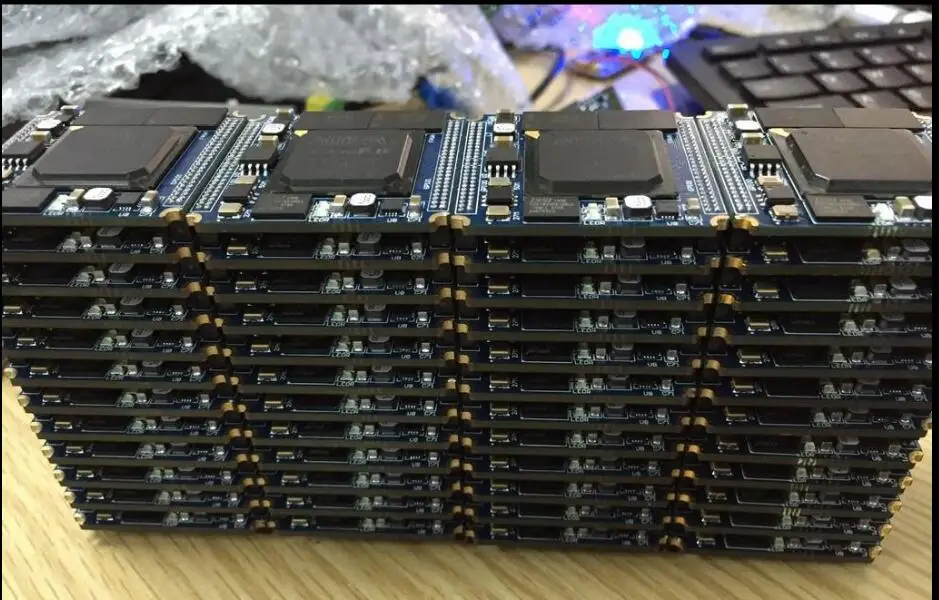

ALTERA EP4CE55F23 FPGA Минимальная основная плата
Этот продукт может быть использован в высокоскоростных, больших данных, интенсивных вычислений и других встроенных проектов. все, что вам нужно сделать, это сделать довольно простой задний план для него. настоящая "Минимальная основная плата"!
Цель заключается в использовании дополнительной аппаратной системы для других coprocessors (таких как MCU, ARM, DSP) для завершения некоторых очень дорогих работ, только результаты работы на coprocessor.
Базовая конфигурация основной платы:
1 FPGA основной Кристалл EP4CE55F23 (55856 LE, 2396 K бит ram, 312 мультипликатор, 4 PLLs)
Чип конфигурации 2 FPGA WINBOND W25Q64 (64 Мбит)
3. SDRAM на плате имеет два MT48LC8M32B2 (8 м * 32 бита) в общей сложности (512 Мбит/с), и адресная шина данных полностью независима
4 Бортовой SRAM
ISSI, 25616, 256 k * 16 бит
5 часов 27 МГц, 50 МГц активный кварцевый генератор
6 Чип шифрования DS28E01, защищает ваш дизайн от кражи
7 интерфейс питания + 3V ~ + 15 V DC разъем питания, + 3,3 v 2A выход
8 внешний интерфейс расширения GIOP0 (41 IO), GPIO1 (45 IO), FPC (22 IO) в общей сложности 108 IO внешнее расширение, 1,27 мм расстояние
9 размеров основной пластины 40 мм × 40 мм, расстояние между установочными отверстиями 38 мм × 38 мм
Эксперимент и его Код:
1. SDCARD -- SPI (FAT & FAT32) программное обеспечение разлагает изображение JPG и отображает изображение через VGA выходной эксперимент (максимальная поддержка 1920*1080 @ 60 Гц).
2. SDCARD -- SPI (FAT & FAT32) аппаратное разлагает MP3 файл (обратите внимание, что MP3 не WAV) и воспроизвести его, сделать в режиме реального времени FFT трансформироваться в аудио сигнал и отображать спектр через VGA.
3. Обнаружение сигнала аудио и преобразование FFT в реальном времени, Отображение спектра через VGA.
4. Экспериментируйте с 10-мегапиксельной цифровой камерой, собирайте данные изображения cmos-датчика изображения и храните его на SDCARD в формате BMP или JPG (максимум 1600 Вт пикселей).
5. IPCAMERA эксперимент, отправьте изображение, собранное с помощью cmos-датчика изображения на верхний компьютер через сеть.
6. Фронтальный конец обработки визуального изображения, фильтрация изображения в реальном времени, обнаружение края, обработка молотилка, выравнивание гистограммы, обнаружение движения и другие выходные результаты для изображений, собранных с помощью cmos-датчика изображения.
На следующем рисунке показан интерфейс основной платы. GPIO0 является обычным 3,3 v IO, и сигнал JTAG извлекается в середине.
Часть GPIO1 может быть использована как 3,3 v или 2,5 v обычный IO, или как LVDS;
Интерфейсы FPC-все 3.3VIO, которые можно напрямую подключить к другим модулям CMOS в магазине.
При использовании модуля, вам нужно спроектировать заднюю панель самостоятельно, а затем встроить ее в заднюю панель. Ниже приведены некоторые успешные примеры.
1: основная плата подключена к модулю CMOS через FPC, и материнская плата подключена к плинтусу, который включает в себя гигабитный сетевой порт, CVBS композитный выход видео, RS232, часы RTC, мини JTAG, tf-карта сиденья и изолированные входные и выходные интерфейсы;Изображения CMOS можно предварительно просмотреть через композитный видеодисплей, выход и хранить на tf-карте через гигабитный сетевой порт, и изолированный вход и выходная розетка оптопары могут получить внешний сигнал затвора и выходной световой сигнал.
2: backplane интегрирует VGA чип DAC, RS232, JTAG и оптопара изолированный IO
3: backplane интегрирует VGA чип DAC, 100 Мб сетевой порт, изолированные входные и Выходные розетки (расположен в 4 линиях ниже сетевого порта 100 Мб)
4: USB3.0 backplane, который может передавать изображение CMOS на ПК с высокой скоростью через интерфейс USB3.0
Купить и получить: IO Плата расширения
Характеристики
- Бренд
- OllyMurs
- Совместимый с
- FPGA
- Тип аксессуара
- Удлинительная доска
